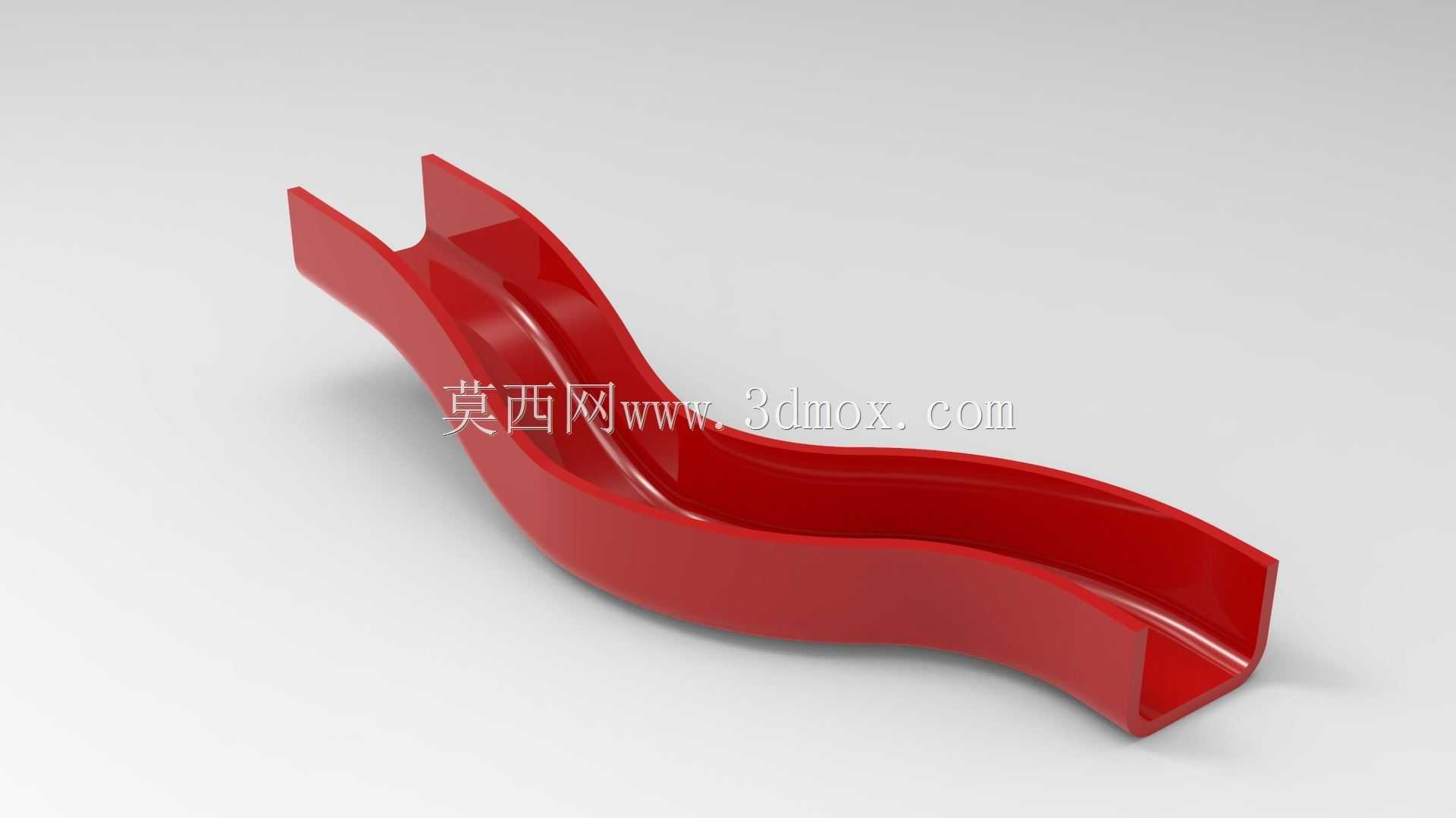

S型曲面练习滑道结构件

　　该曲面滑道构件主要用于小型物料的重力输送场景，常见于轻工生产线的小件周转、教学实训的结构演示场景，依靠槽体的曲面走向引导物料依靠自身重力完成定向滑移，无需额外动力输入即可实现物料的路径转向与高度差输送。从结构设计逻辑来看，整体采用等宽U型槽截面，槽体内壁做连续顺滑过渡处理，全程无突变折角，避免物料在滑移过程中出现卡滞、弹跳问题，槽体两侧的挡边高度全程保持一致，能够对滑移过程中的物料形成有效侧向约束，防止物料在曲面段因离心作用脱出滑道。设计过程中优先保证曲面的G2连续曲率，通过多段曲率半径渐变的曲面拼接形成整体S型走向，既控制了滑道整体的纵向占用空间，又将物料滑移的全程加速度控制在合理区间，避免物料因末段速度过快出现飞溅。

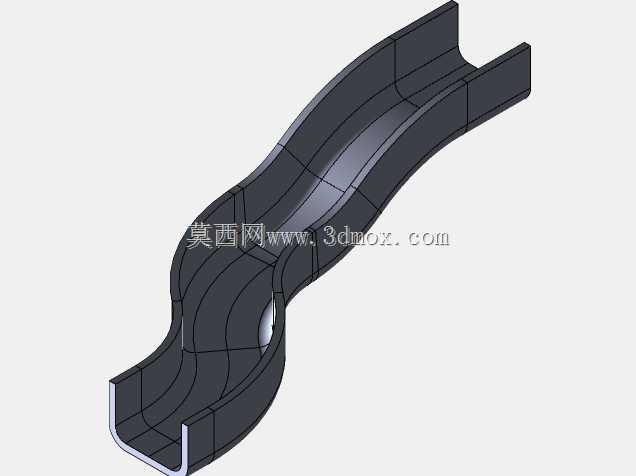

　　构件整体采用薄壁槽型结构，壁厚保持均匀一致，既满足结构刚性要求，又能控制整体自重，安装时可通过两端的平面段直接与上下游工位的支架进行连接，两端接口采用平齐端面设计，可直接对接同宽度的直槽滑道，无需额外制作转接结构。从安装边界来看，构件整体呈水平走向的S型布局，横向与纵向的安装预留空间可根据曲面曲率参数提前核算，安装时仅需固定两端端面即可保证整体结构稳定性，中间段无需额外增加支撑点，曲面段的刚性足以承受常规小件物料的滑移载荷，不会出现明显形变影响物料通行。槽体内表面的顺滑度是设计核心控制点，建模过程中需重点校验曲面拼接处的曲率连续性，避免出现微小凸起或凹陷导致物料滑移轨迹偏移，两侧挡边与槽底的过渡圆角采用统一半径，既减少了应力集中点，

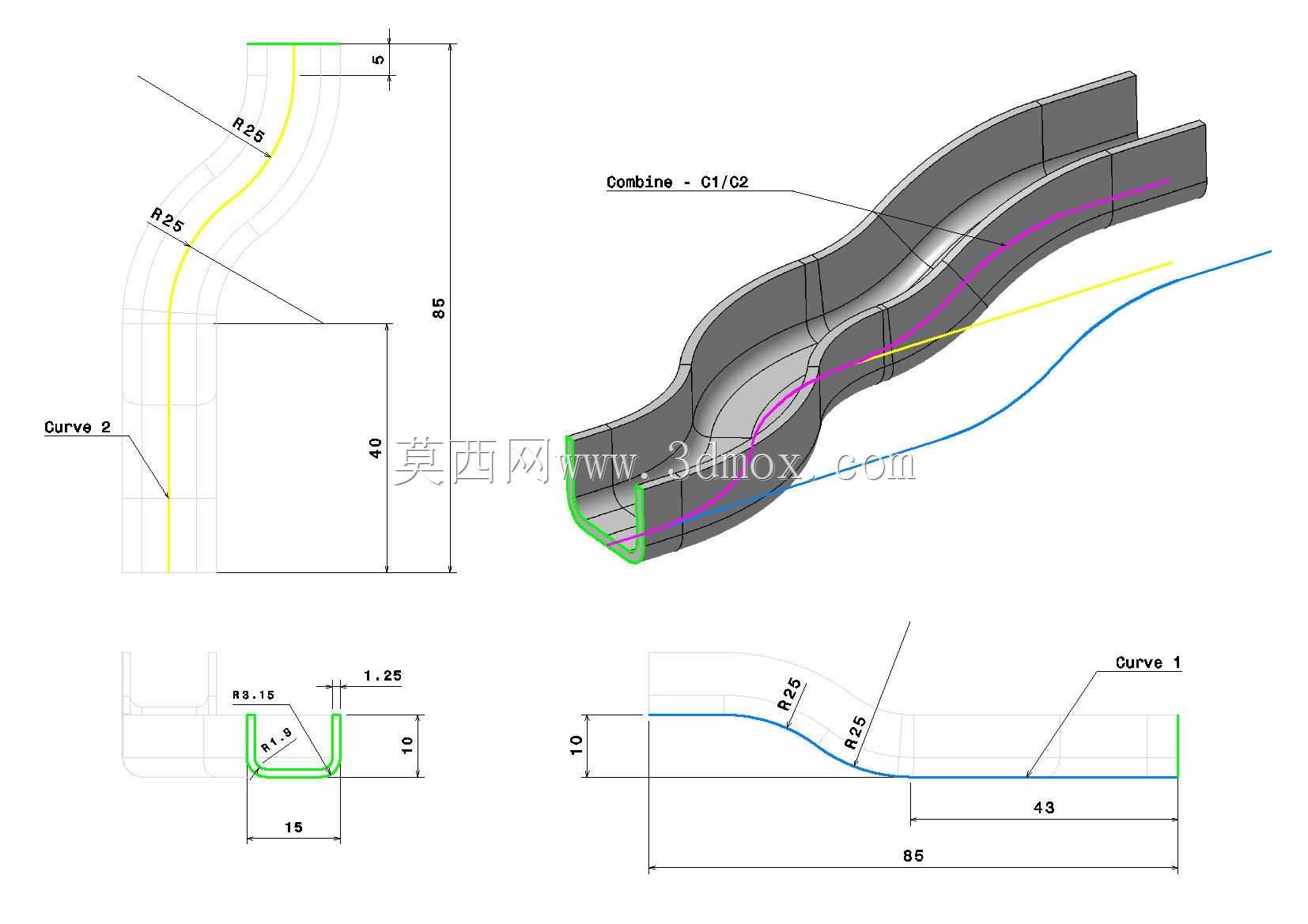

　　也能避免小尺寸物料卡在边角位置。这类曲面滑道构件也常作为三维建模的曲面练习案例，帮助从业者掌握连续曲面构建、薄壁抽壳、曲率校验的相关操作技巧，理解曲面结构在工业输送场景中的实际应用逻辑，掌握从功能需求倒推结构参数的设计思路。
