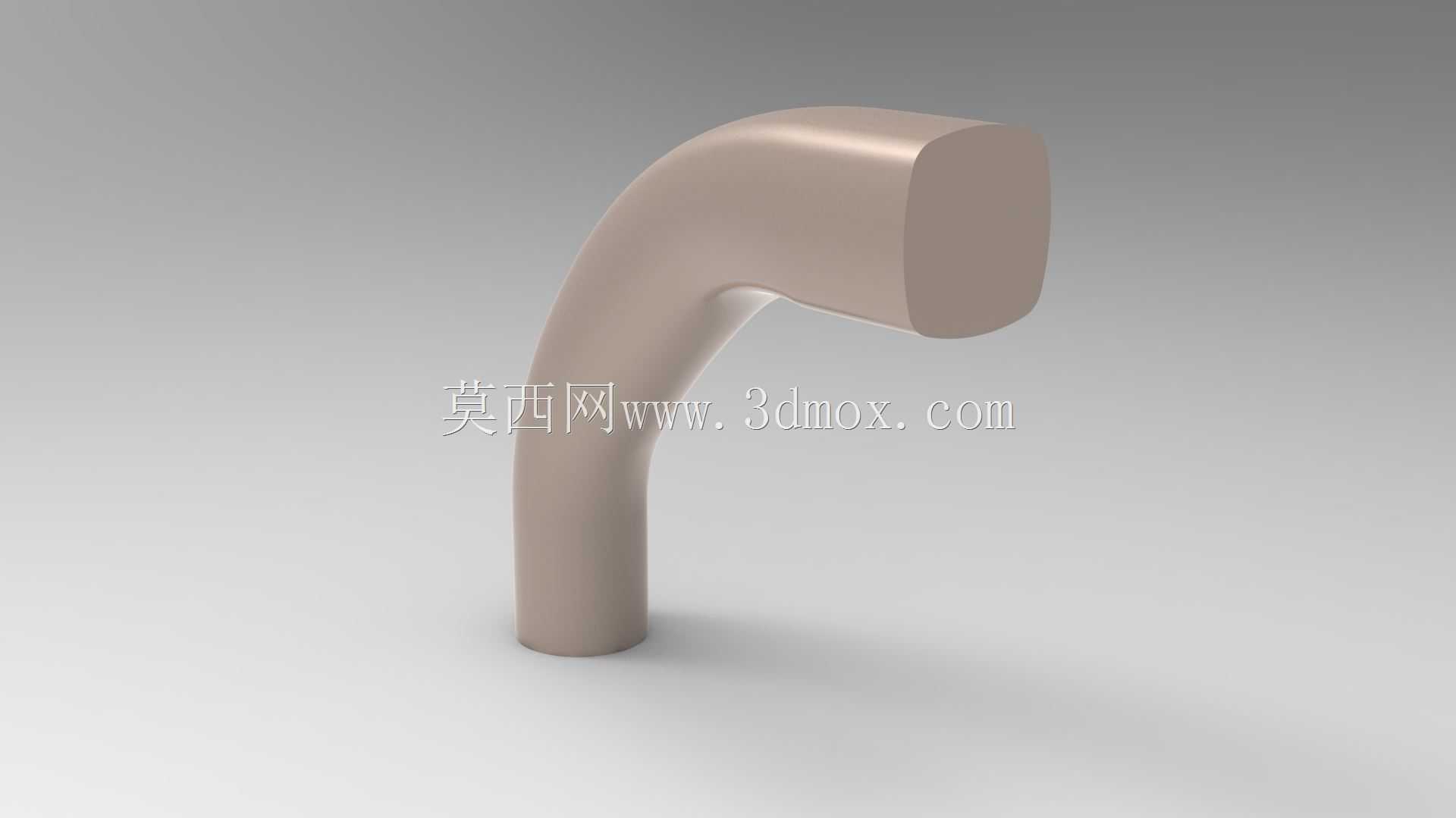

弯管过渡放样练习结构件

　　该结构件为典型的异径截面弯转过渡构件，在通讯设备布线、手持终端结构衔接、小型通讯外设的壳体过渡场景中有着高频应用，日常建模练习中常用来掌握多截面放样的核心操作逻辑。从实际使用场景来看，这类弯转过渡结构常出现在通讯手持设备的天线衔接部位、桌面通讯终端的支撑弯臂处，需要兼顾走线空间与外形的流畅过渡，避免截面突变带来的应力集中，同时保证外观面的顺滑无棱边。设计过程中首先确定两端的截面参数，下端为圆形截面，适配圆柱状的支撑基座安装边界，安装端预留的配合段长度可根据实际基座的插接深度调整，上端为带圆角的方形截面，适配终端设备的方形安装接口，两个截面之间通过90度左右的弯转路径平滑衔接，路径曲率采用渐变设计，靠近下端直段处曲率半径较大，

　　靠近上端接口处曲率逐步收窄，既保证内部走线的弯曲半径满足线材弯折要求，避免线材长期弯折出现疲劳断裂，也让外部造型符合手持握持的人体工学弧度。建模时采用多截面放样的思路，先绘制两端的基准截面，再在弯转路径的中间位置添加2-3个控制截面，调整每个截面的控制点对齐方向，避免放样过程中出现曲面扭曲，所有截面的边角过渡均采用统一的圆角参数，保证整个弯臂的壁厚均匀，后续如果做壳体抽壳，不会出现局部壁厚过薄或者过厚的问题。从安装边界来看，下端圆形截面的外径可根据配套支撑管的内径做适配公差，上端方形截面的长宽尺寸匹配终端设备的安装卡槽，整个构件的总弯转高度控制在常规手持设备支撑臂的合理范围内，不会出现过长导致的结构刚性不足，

　　也不会过短导致弯转角度不足无法满足使用姿态要求。这类构件虽然结构不复杂，但非常适合用来练习放样命令中截面耦合、路径曲率控制、薄壁均匀性把控的核心技能，掌握这类结构的建模逻辑后，可以快速迁移到各类异形弯管、过渡接头、设备弯臂的结构设计工作中，解决不同截面之间平滑过渡的建模难题，同时在实际结构设计中，这类渐变截面的弯转结构相比直角拼接结构，应力分布更均匀，抗弯折疲劳性能更好，在反复受力的通讯手持设备、小型桌面终端的支撑结构中使用寿命更长。
