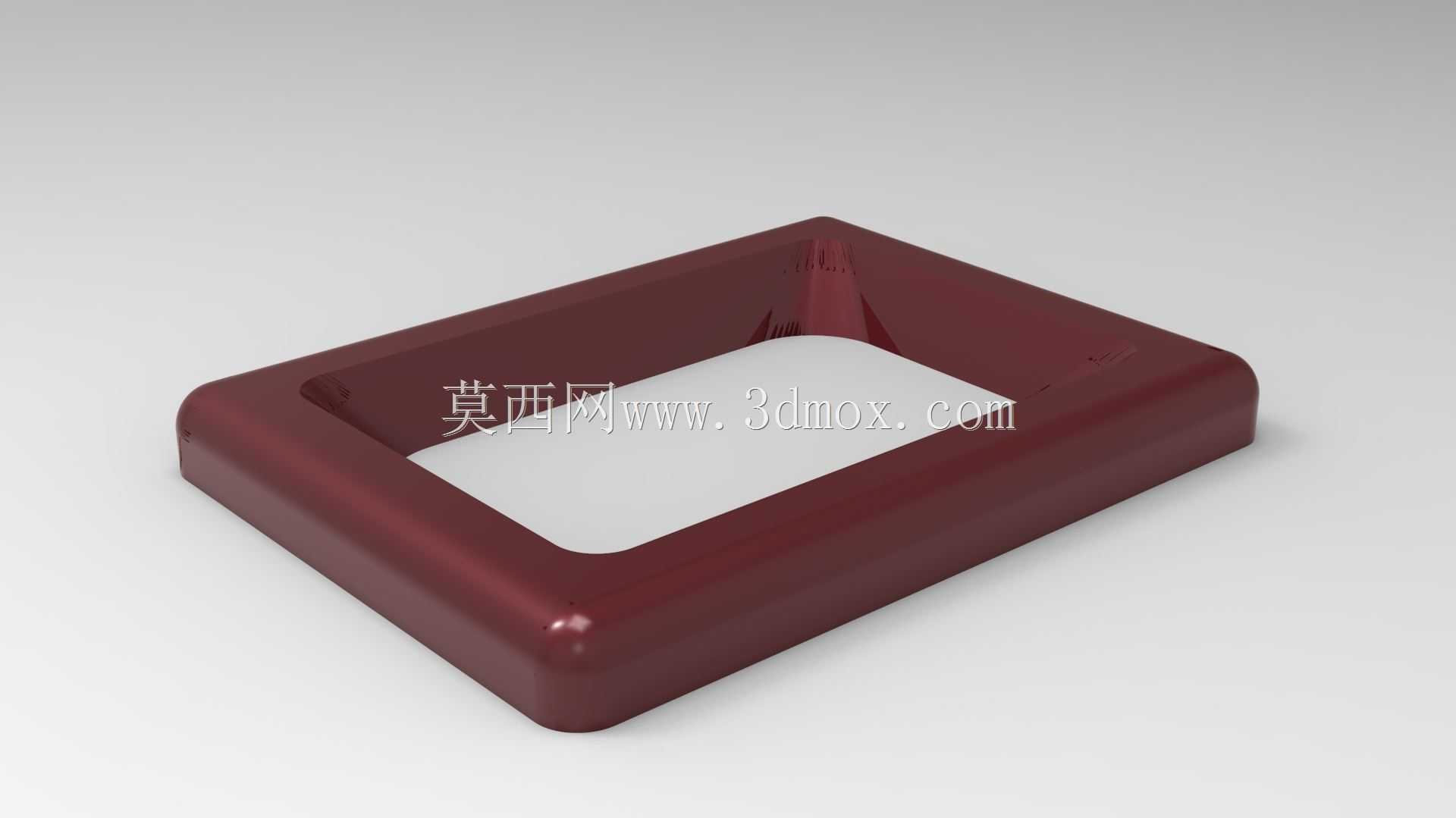

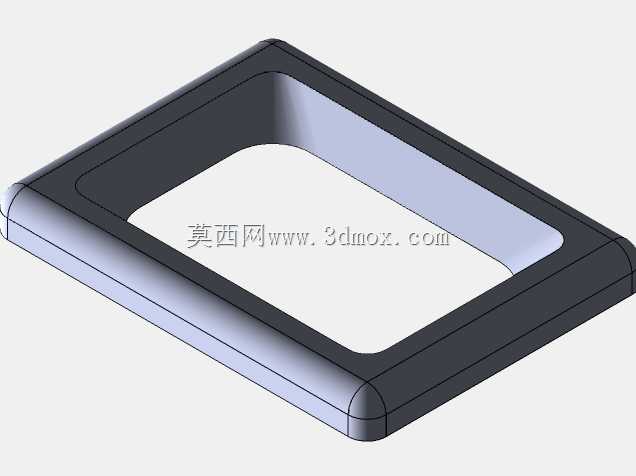

酒红色圆角矩形曲面练习壳体结构

　　这类带内框的圆角矩形壳体结构，在日常结构设计练习中是非常典型的曲面建模训练载体，同时也能对应不少小型电子通讯类产品的外框防护场景，比如桌面小型通讯终端的嵌入式安装边框、手持通讯设备的防护衬套外框，都能看到这类结构的设计逻辑。从实际功能层面看，这类壳体首先承担的是边界防护与安装限位作用，外轮廓做全周大圆角过渡，一方面是避免尖锐棱边造成的装配划伤，另一方面也能在受外力磕碰时分散应力，减少边角位置的应力集中开裂风险，尤其是采用注塑工艺加工这类壳体时，大圆角设计能大幅改善熔体流动的填充状态，避免边角位置出现缺胶、熔接痕等成型缺陷。设计这类结构的时候，首先要明确安装边界的尺寸约束，外轮廓的长宽尺寸需要匹配对应安装工位的开孔尺寸，预留0.

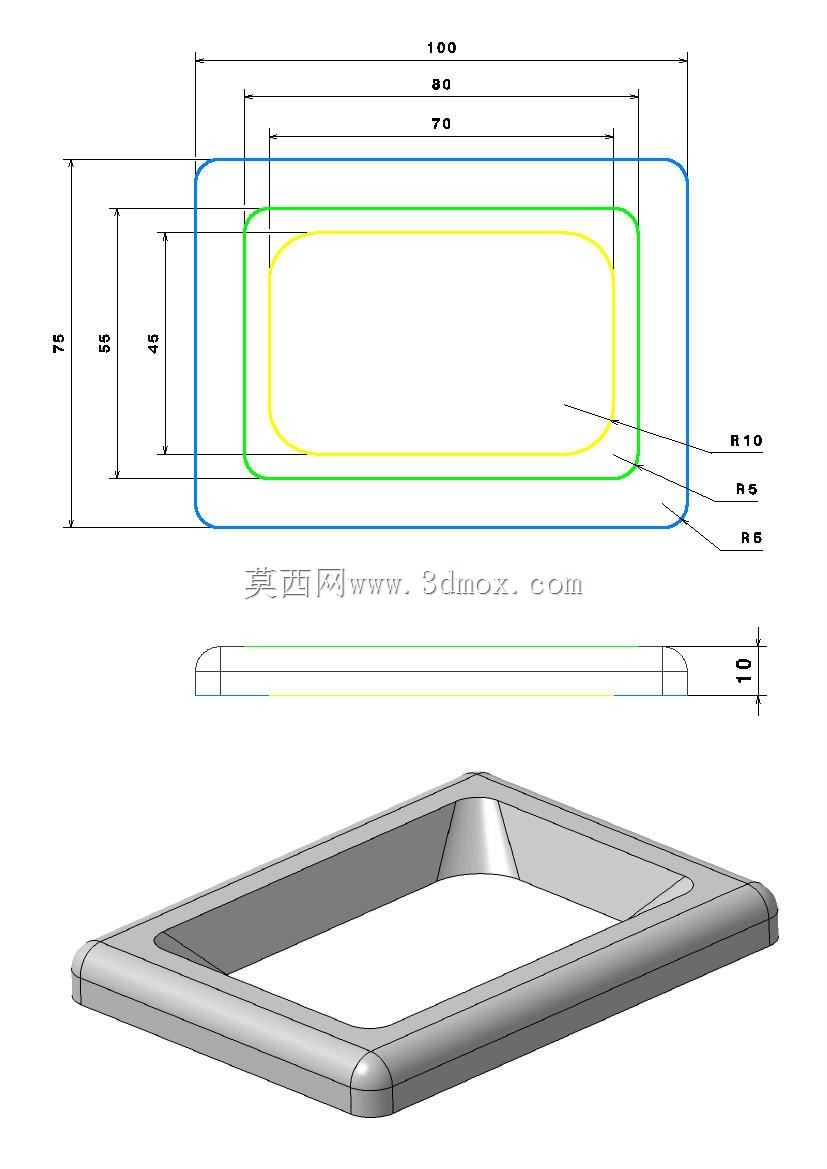

　　1-0.3mm的装配间隙，避免过盈装配导致的壳体变形；内框的尺寸则需要匹配内嵌组件的外轮廓，比如内嵌显示模组、操作按键面板的时候，内框的周向限位筋要和组件的安装公差匹配，保证组件安装后无晃动、无偏移。壳体的壁厚设计要保持均匀，整体壁厚差控制在30%以内，避免壁厚突变导致的注塑缩痕，周圈的圆角半径要和壁厚保持合理比例，通常外圆角半径不小于壁厚的0.5倍，内圆角半径不小于壁厚的0.3倍，既能保证成型质量，也能提升结构的整体刚性。从建模思路来说，这类结构是基础曲面建模能力的典型训练题，不需要复杂的拆面逻辑，但非常考验基础曲面的质量控制：首先绘制外轮廓的矩形草图，倒好对应半径的圆角，再偏移出内框的轮廓线，

　　通过拉伸或者曲面放样生成基础的框体曲面，之后对所有棱边做圆角过渡，注意不同位置圆角的先后顺序，先做小半径圆角再做大半径圆角，避免出现曲面收敛褶皱、圆角断裂的问题。很多新手在做这类练习的时候容易忽略曲面的连续性，导致圆角过渡位置出现G0连续的硬棱，渲染或者后期加工的时候就会出现明显的瑕疵，通过这类基础结构的反复练习，能快速掌握曲面圆角的处理逻辑、壁厚均匀性的控制方法，为后续做复杂曲面的通讯产品外壳打下扎实的基础。实际应用中这类结构如果作为产品外框使用，还需要在内侧增加对应的安装柱、卡扣位，用来固定内部的电路板与功能组件，安装柱的位置要避开应力集中区域，柱体根部要做加强筋连接，避免安装螺丝时柱体断裂；卡扣的设计要匹配拆装频次，选择合适的倒扣量与拔模角度，保证装配顺畅同时连接可靠。
