三维草图练习用组合式支撑结构件

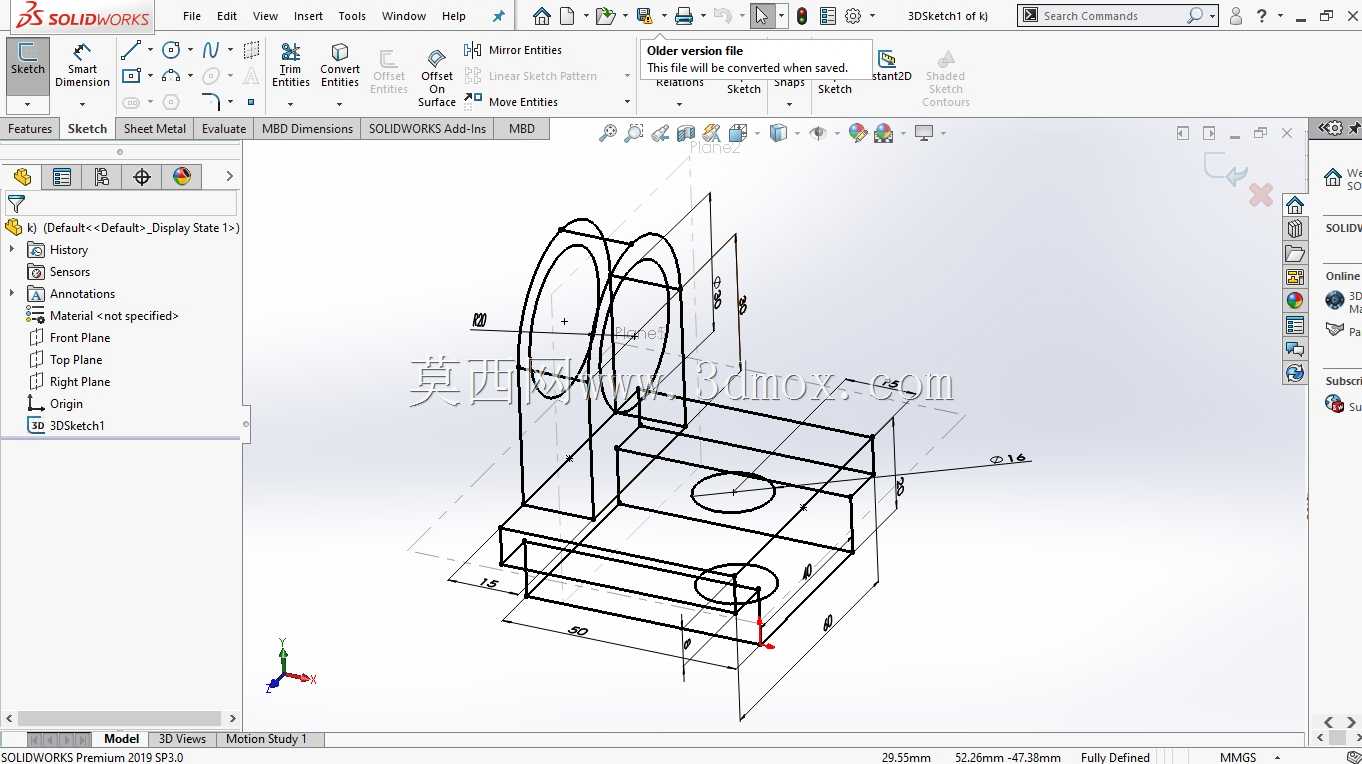

　　日常做SolidWorks三维建模能力进阶训练时，这类组合式支撑结构的草图练习是绕不开的训练载体，很多刚接触三维建模的设计人员容易跳过这类基础线框构造练习，直接去做复杂曲面或者整机装配，往往会在后续的结构设计中因为空间基准把控不到位出现尺寸干涉、安装位错位的问题。这个练习构件整合了立式耳板支撑、水平置物平台、底部安装基座三类常见的机械结构特征，能同时训练设计人员对空间正交基准、圆弧过渡、孔位定位的把控能力。从结构特征来看，上部的两个同轴立式耳板是典型的铰接安装位，这类结构在实际生产中常用来安装销轴类连接件，实现构件与外部摆动组件的铰接配合，耳板的同轴度公差直接决定了后续铰接件的转动顺畅度，练习时需要重点把控两个耳板的中心距、

　　端面平行度以及内孔的同轴约束，这和实际工装设计中铰接支座的设计逻辑完全一致。中部的水平平台预留了两个不同直径的圆形安装位，大直径位可用来放置定位衬套，小直径位可作为定位销孔或者紧固件过孔，平台的平面度要求在实际应用中会直接影响上部搭载零件的安装精度，练习时需要明确平台与耳板基准面的垂直约束关系，避免出现基准偏移。底部的双层安装基座是整个构件的承载基础，基座的底面是整个结构的安装基准面，需要和上部所有特征建立明确的尺寸关联，实际应用中基座会通过T型螺栓或者压块固定在工作台或者设备机架上，因此基座的厚度、边缘的避让尺寸都需要符合通用安装的边界要求，练习时可以刻意设置不同的安装边界尺寸，模拟不同安装场景下的基座适配逻辑。

　　做这类草图练习时不要只追求把线框画出来，要带着实际工程设计的思维去考量每个尺寸的合理性，比如耳板的厚度要匹配销轴的剪切强度要求，平台的厚度要满足搭载零件的承重需求，基座的宽度要保证整个结构安装后的稳定性，每个几何特征之间的尺寸约束要和实际零件的受力、安装需求对应上，这样的练习才能真正提升建模能力，而不是单纯的线条绘制。这类练习构件虽然没有对应的实际量产零件，但是涵盖的结构特征、基准设定、尺寸约束逻辑，完全可以迁移到工装夹具设计、小型设备支撑座设计、自动化设备机架连接件设计等实际工作场景中，把这类基础结构的建模逻辑练扎实，后续做复杂装配体的时候才能快速搭建合理的基准体系，减少后续改图的工作量。
