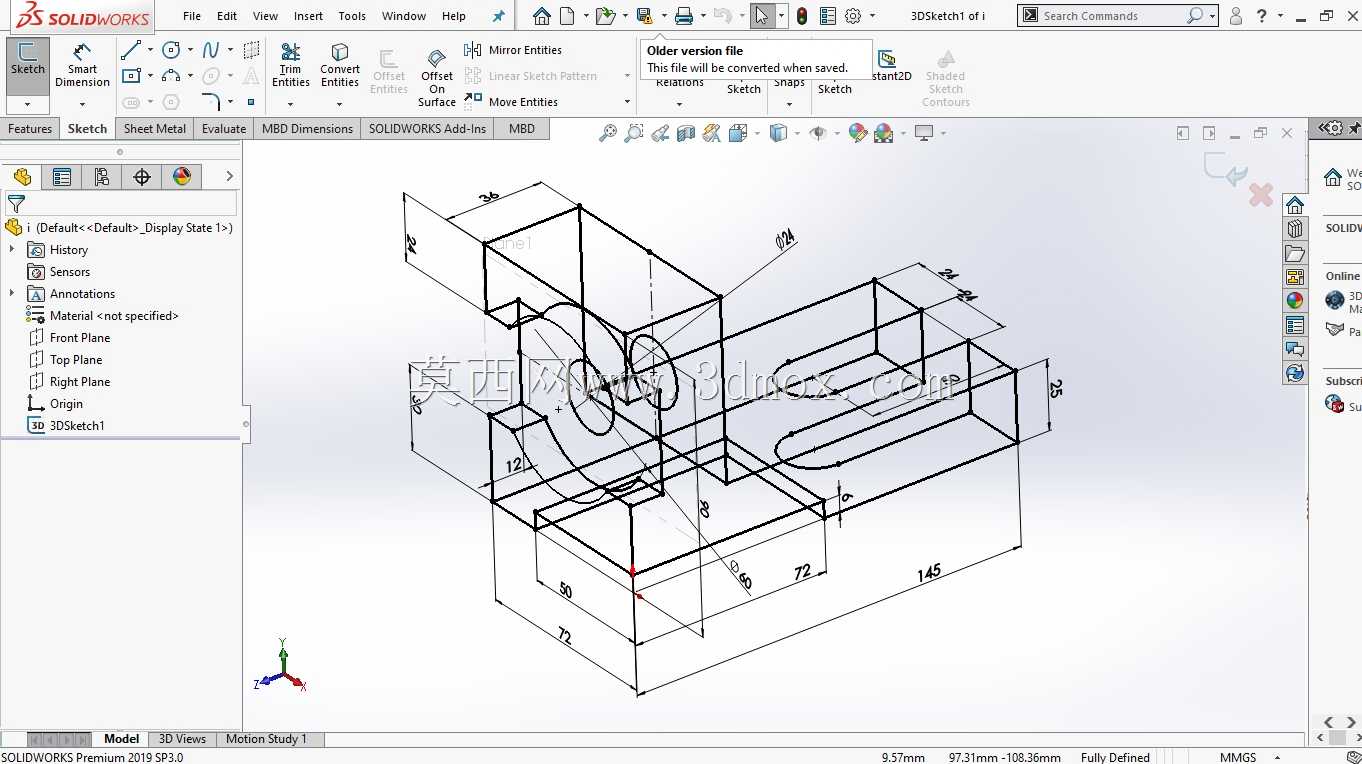

SolidWorks三维草图练习用组合体结构

　　这套三维草图结构主要面向机械设计从业者的基础建模能力训练，日常工作中，不管是做非标设备的机架搭建设计，还是做通用零部件的特征前期规划，都需要扎实的三维草绘功底，很多刚入行的结构工程师容易忽略三维草图的约束逻辑，直接上手做实体特征，往往到后期装配干涉检查时才发现基准偏移、尺寸链错位的问题，反而要花费数倍的时间返工调整。从结构本身来看，这套练习件融合了多种常见的机械构造特征：带圆弧过渡的安装座结构、长圆形的腰型槽走线/让位结构、正交分布的支撑立板，所有尺寸标注都严格遵循机械制图的国标规范，从基准原点出发的尺寸链没有封闭环，每个定位尺寸都对应实际加工时的装夹找正基准，练习者在绘制过程中，可以直观理解三维空间里的正交约束、相切约束、

　　共面约束的实际作用，而不是停留在二维草图的平面思维里。在实际的设备设计场景中，这类组合结构的逻辑随处可见：比如自动化生产线的侧边安装支架，需要兼顾传感器安装位、走线槽让位、与铝型材机架的连接固定，其空间尺寸的排布逻辑和这套练习件的构造思路完全一致，支架的安装边界要避开设备内部的传动部件运动行程，腰型槽的长度要预留安装调整余量，圆弧过渡的位置要对应加工时的铣刀半径，避免出现清角无法加工的问题。做这套草图练习的时候，不需要急着生成实体特征，先把空间里的每个线段的约束关系理清楚，确认所有定位尺寸和设计意图匹配，再去做后续的拉伸、切除特征，能帮从业者养成良好的建模习惯——很多成熟的机械工程师在做复杂设备设计时，都会先搭好三维草图的骨架线，

　　把整体的安装边界、运动行程、部件占位都用线框标注清楚，再拆分各个零件做详细设计，这样能从源头控制整体设计的尺寸误差，避免后期出现部件之间的干涉问题。这套练习的尺寸设置也贴合实际工程场景，总长、总宽、总高的尺寸都是机械设计中常用的公称尺寸，没有无意义的特殊数值，每个特征的定位尺寸都对应实际加工的工艺要求，比如立板的厚度、槽的宽度、圆弧的半径，都是常规铣削加工可以直接实现的参数，练习者在建模过程中也能同步建立工艺可行性的思维，不会设计出无法落地加工的结构。
