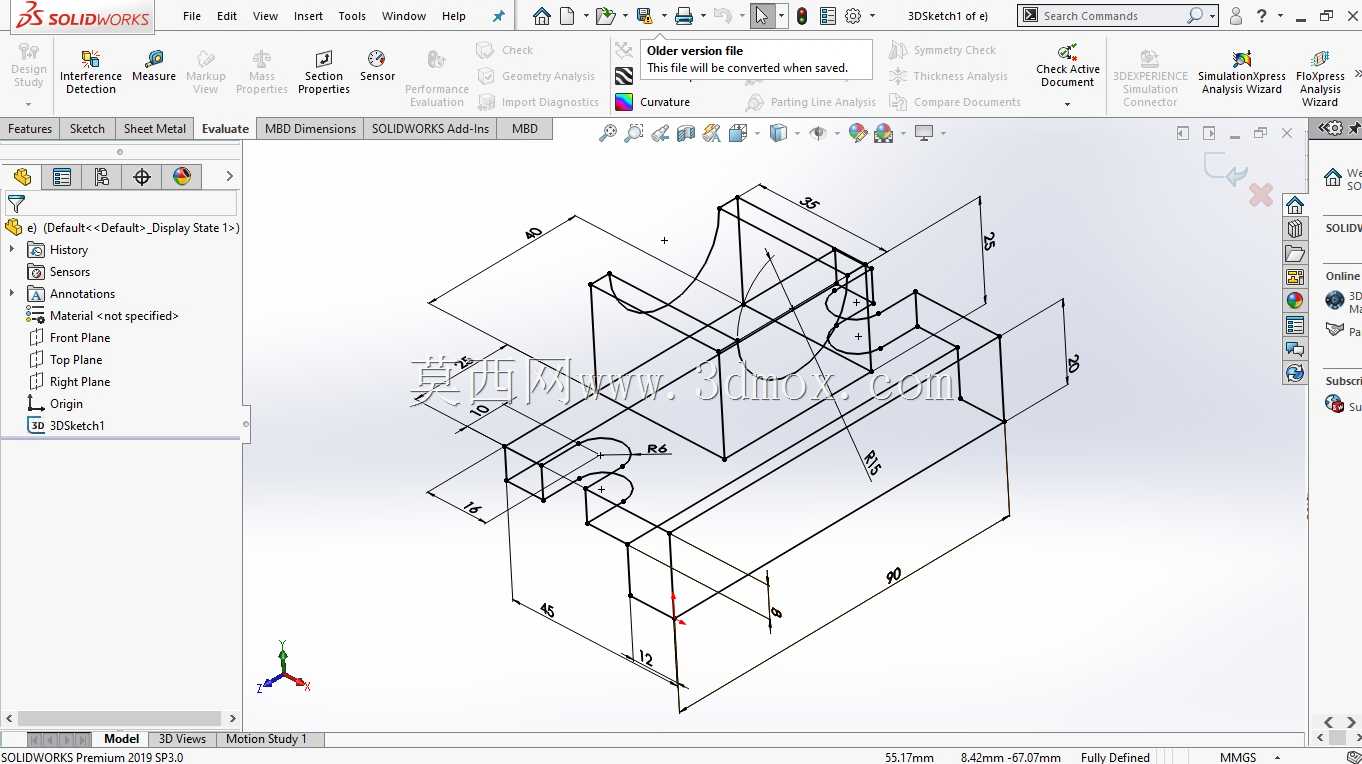

三维草图练习用组合式立体结构件

　　这套空间几何结构的建模练习素材，核心是帮助建模从业者快速建立三维空间的尺寸投影认知，很多刚接触三维建模的设计人员，容易在多基准面交叉的特征构建上出现尺寸链错位的问题，这类练习结构刚好能针对性训练空间投影的思维能力。从结构本身来看，整体采用正交基准布局，所有特征的定位尺寸都从三个互相垂直的基准面出发标注，包含了半圆弧面、垂直凸台、阶梯槽、斜向支撑面等常见的机械结构特征，每个特征的边界都做了明确的尺寸约束，没有冗余的非关联几何元素，练习过程中可以清晰梳理从二维草图到三维实体的特征生成逻辑。在实际的机械设计工作里，这类空间结构的构建逻辑是很多复杂零部件设计的基础，比如工装夹具的定位支座、自动化设备的安装支架、输送线的接驳构件，

　　都会用到多基准面交叉的特征搭建方式，很多新手在做这类零件的时候，经常会出现草图约束过定义或者欠定义的问题，通过这类纯结构的练习，可以快速掌握草图约束的添加逻辑，理解不同特征之间的父子关系，避免后续做实际产品设计时出现特征报错、修改困难的问题。从尺寸边界来看，整个结构的长宽高方向都有明确的限位尺寸，圆弧特征的半径、凸台的伸出长度、槽体的深度都做了线性标注，练习时不需要额外做尺寸推演，只需要按照标注的尺寸完成从二维到三维的映射，就能准确还原结构形态。这类练习结构没有实际的工业装配需求，所有特征都是为了训练建模思维设置的，包含了拉伸、切除、圆弧过渡等最常用的实体建模命令，在练习过程中可以尝试不同的建模顺序，对比不同特征搭建路径的效率差异，

　　理解基准选择对后续特征修改的影响，比如选择不同的面作为草图基准面，后续修改尺寸时的特征更新逻辑会有明显区别，通过这类练习积累的建模习惯，能大幅提升后续实际项目中的建模效率，减少特征树混乱导致的设计错误。很多企业在招聘结构设计岗位时，也会用类似的空间结构作为建模测试题，考察应聘者的空间想象能力和草图约束的掌握程度，这类结构看似简单，实则能快速区分建模人员的操作规范度，比如是否会随意选择基准面、是否会出现多余的无效约束、是否能保证所有特征全约束无报错，这些细节都是实际设计工作中影响设计质量的关键因素。
