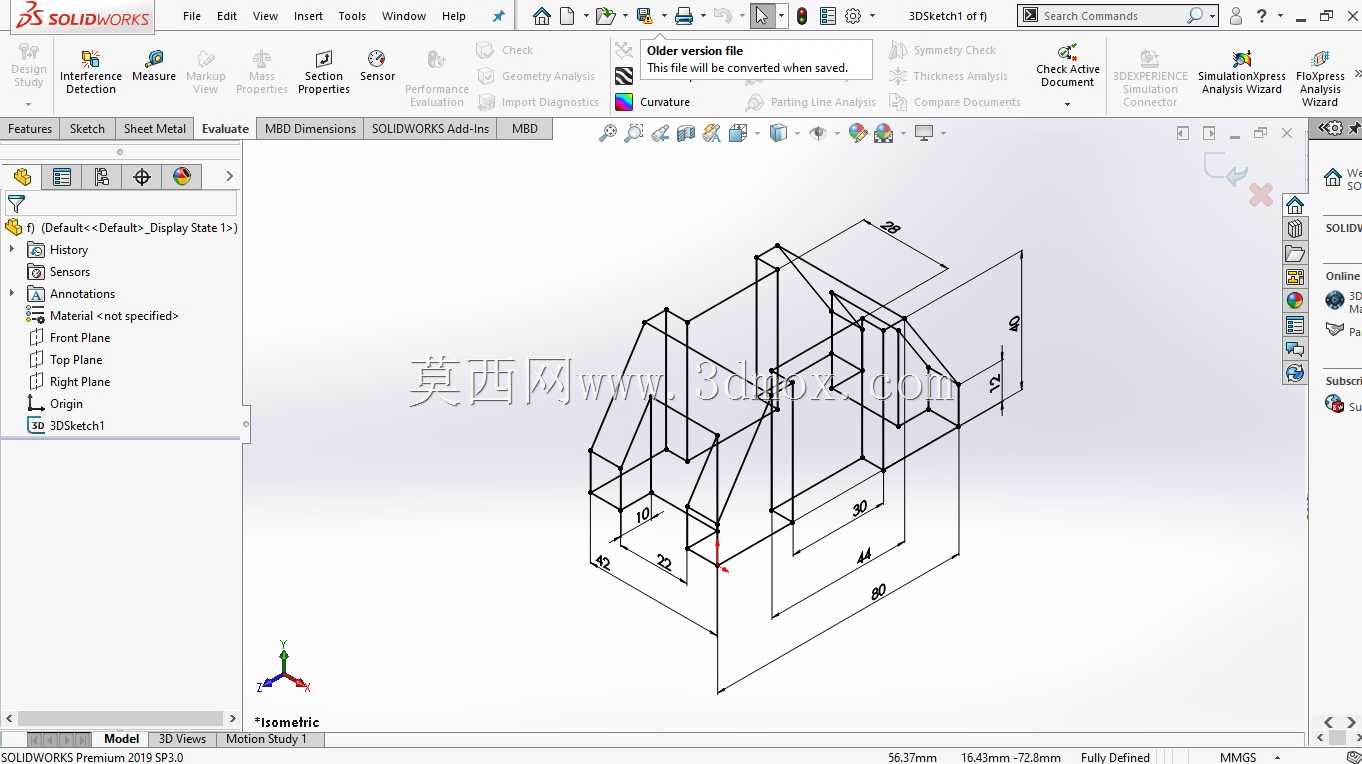

这类空间线框结构的三维草图,是机械结构设计从业者入门阶段必须反复打磨的核心练习载体,日常建模工作中,但凡涉及复杂焊接机架、非标设备框架、管路排布的前期方案推演,都需要扎实的三维草图绘制能力作为支撑,很多刚接触三维建模的设计人员容易忽略草图阶段的空间约束逻辑,等到后续特征生成、装配配合时才发现尺寸链冲突、空间位置干涉,反而要花费数倍的时间返工调整。从实际工程应用场景来看,这类带完整尺寸标注的线框模型,完全复刻了车间里非标工装框架、小型设备支撑座的空间轮廓逻辑,建模过程中需要先确定三个正交基准面的定位基准,再逐段绘制空间直线,每一段线的端点都要添加对应的重合、平行、垂直约束,不能仅靠视觉对齐拖动位置,否则后续拉伸、
焊接特征生成时会出现轮廓断开、无法生成实体的问题。模型上标注的各段线性尺寸,对应实际加工时的型材下料长度、安装面的边界距离,比如垂直段的高度尺寸决定了支撑腿的下料长度,水平段的宽度尺寸对应上层安装板的固定孔位分布范围,斜向加强筋的角度与长度尺寸,直接影响框架整体的抗扭刚度,实际生产中如果这类尺寸出现偏差,会导致后续装配时型材对接缝隙过大、安装板无法对位锁付,甚至整个框架受力后出现形变偏移。建模思路上不需要追求复杂的特征命令,核心是训练空间坐标系下的点位定位能力,先绘制基准方向的正交线段搭建整体骨架,再补充斜向连接的加强筋线段,每完成一个闭合轮廓就检查尺寸约束是否完全定义,避免出现欠约束导致的线段拖动错位,这类练习不需要生成实体特征,
重点是掌握空间线与线之间的位置关系约束逻辑,能为后续复杂曲面建模、大型装配体的骨架建模打下扎实基础。实际设备设计中,这类线框骨架常用来做方案阶段的空间占位校验,提前确认各部件的安装边界是否存在干涉,不用提前生成详细实体就能快速调整整体尺寸比例,大幅提升方案迭代的效率,很多资深工程师在做大型非标设备方案时,都会先用三维草图搭好整体空间框架,确认所有安装位的边界尺寸符合现场布局要求后,再逐步细化各个部件的实体结构,避免后期整体方案推翻重做。
