对称式多安装位机械结构练习草图

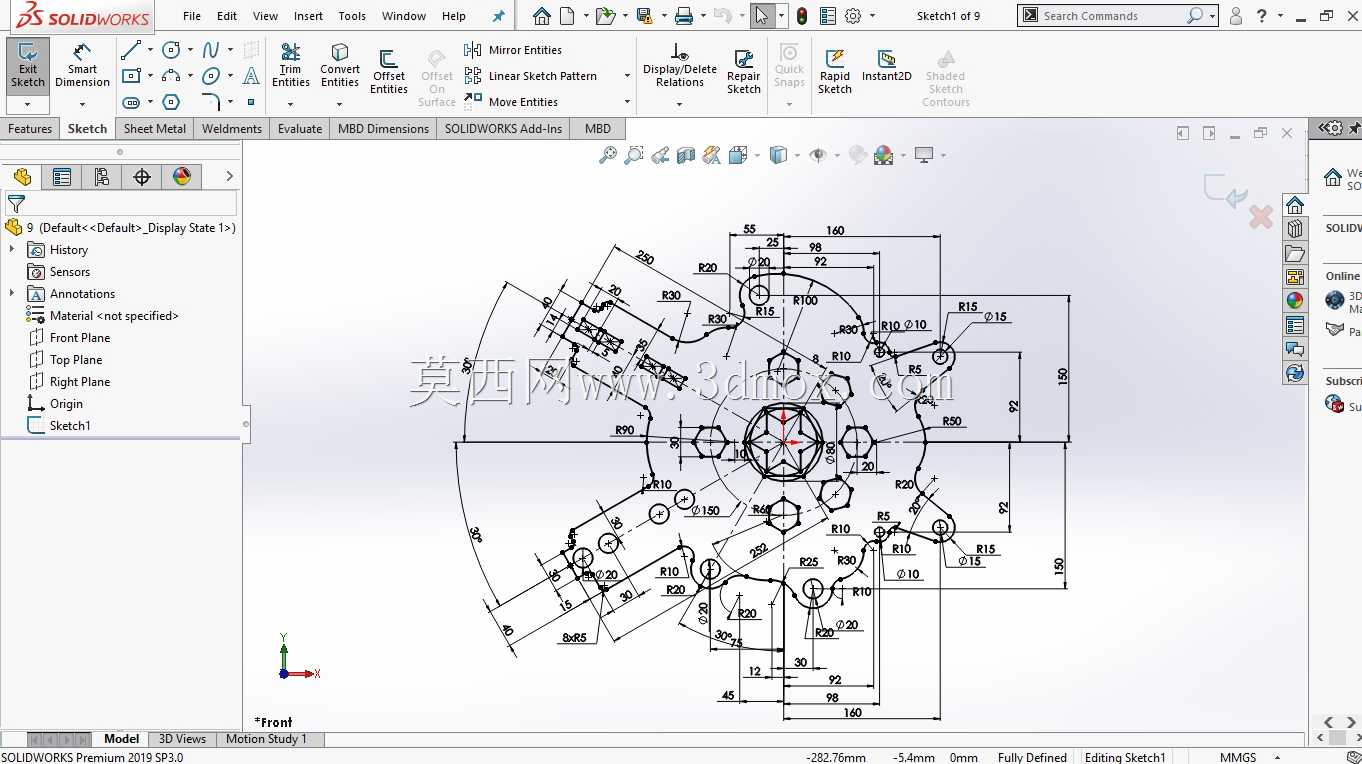

　　这套对称式多安装位结构的设计练习，核心是训练复杂轮廓的尺寸约束逻辑与多特征同轴度控制能力，日常建模练习中这类结构常被用来打磨二维草图到三维实体的转化思维，也能帮助设计者熟悉多孔位布局的公差配合思路。从结构布局来看，整体采用中心对称的辐射式设计，中心基准孔作为整个结构的定位核心，所有周边安装位、轮廓特征均围绕该中心做环形阵列排布，这种布局方式在通讯设备的转接安装座、小型信号模块的固定支架上十分常见，能够在有限的安装空间内实现多方向的元器件固定，同时保证整体受力均匀，避免单侧负载带来的结构变形。设计过程中首先要确定中心基准的尺寸精度，中心孔的同轴度公差需要控制在合理区间，否则周边阵列的特征会出现整体偏移，直接导致后续安装时孔位错位。

　　周边分布的不同规格安装孔，分别对应不同直径的紧固件安装需求，部分带沉台的孔位是为了容纳紧固件头部，保证安装后结构表面无凸起，避免和周边装配的元器件产生干涉。轮廓上的多处圆弧过渡并非单纯的造型需求，而是为了降低结构的应力集中系数，在通讯设备长期处于振动工况下，直角连接处很容易出现疲劳裂纹，圆弧过渡能够有效分散应力，提升结构的使用寿命。从安装边界来看，整体外轮廓的最大尺寸控制在紧凑范围内，能够适配小型通讯终端的内部安装空间，所有外伸的安装耳位都做了尺寸收窄，既保证了安装孔的边距满足紧固件的安装强度要求，又不会过多占用设备内部的走线空间。草图绘制阶段需要重点关注各特征之间的几何约束，比如相切、同心、对称这些约束的合理使用，

　　能大幅减少后续修改草图时的报错概率，很多新手在绘制这类复杂草图时容易出现过约束或者欠约束的问题，导致特征生成失败，这套练习刚好能针对性训练约束添加的逻辑。另外，草图上标注的各段尺寸公差，都是按照实际机加工的精度要求设置的，比如安装孔的尺寸公差、轮廓的形位公差，都和实际生产中的工艺要求匹配，不是单纯的几何绘图练习，而是贴合实际加工需求的建模训练，完成草图后可以直接拉伸生成实体，后续还能基于这个基础结构做倒角、螺纹孔等细节特征的添加，延伸出完整的可加工零件模型。
