立式自助身份核验终端设备结构设计

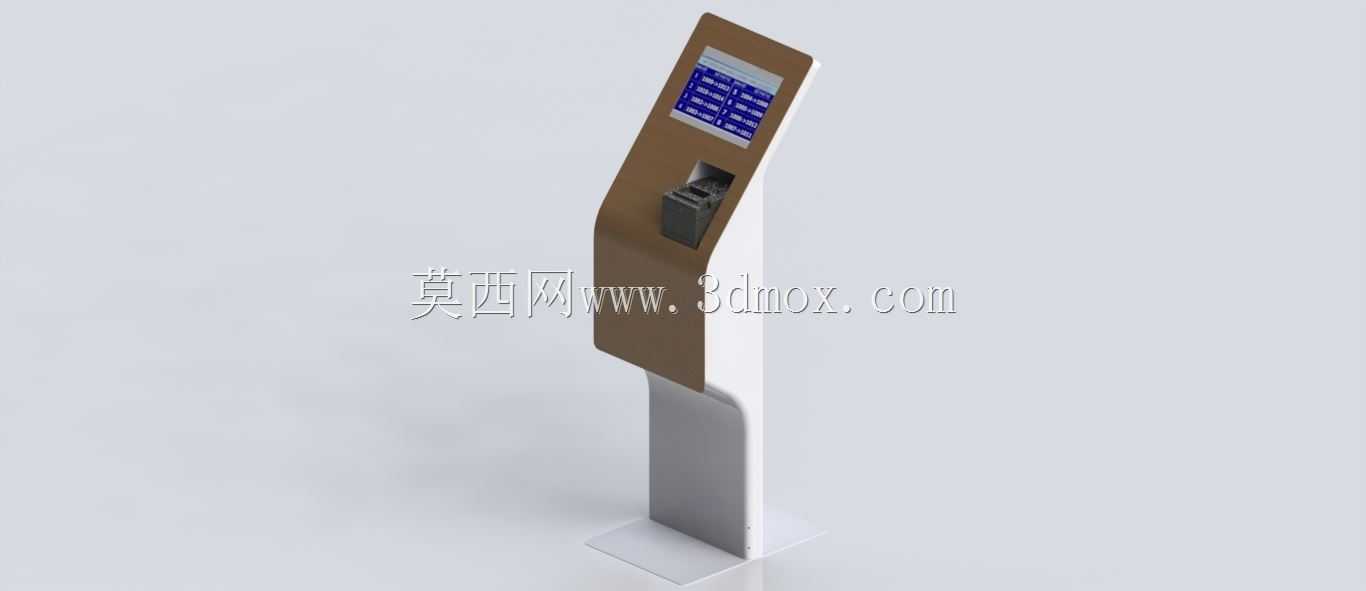

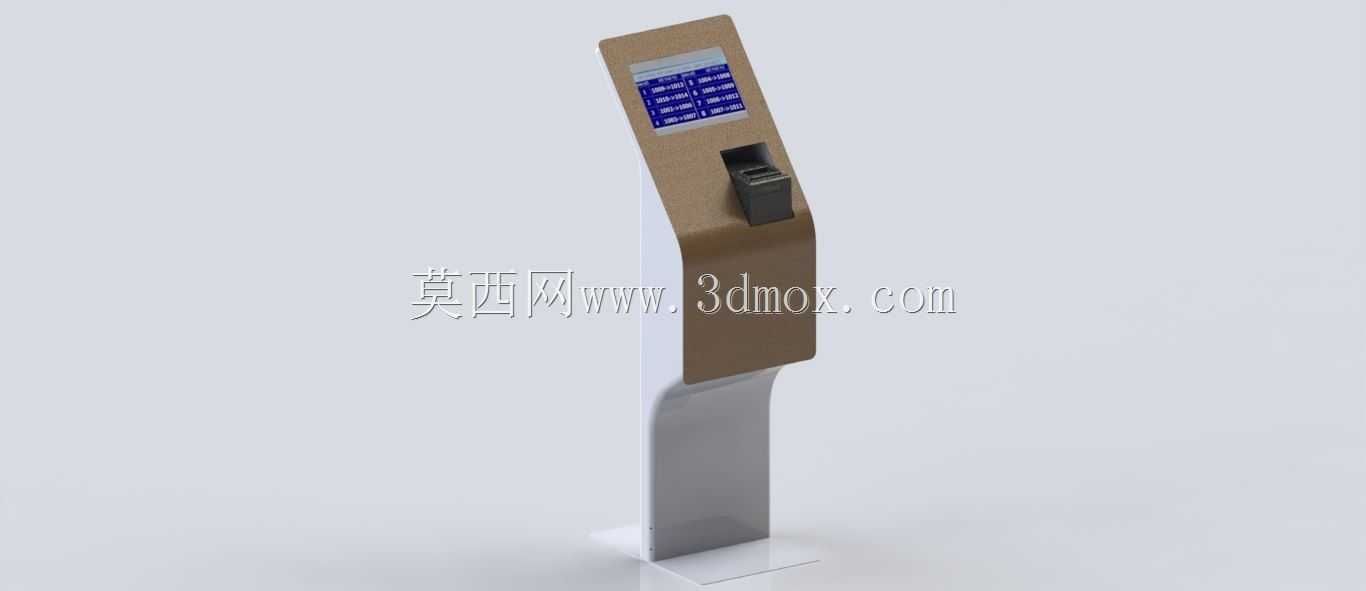

　　这款立式自助核验终端的结构设计，首先围绕公共场景的通行核验需求展开，常见部署在园区出入口、政务办事大厅、场馆检票通道等位置，替代传统人工核验环节，完成身份信息读取、权限校验的核心功能。设备整体采用立装落地结构，下部支撑段做了收窄弧面过渡，既减少地面占用空间，也避免通行人员磕碰，安装时仅需在地面预留4个M10膨胀螺栓固定位，底座占地范围控制在300mm*250mm以内，适配多数通道的侧边安装空间，不会挤占主通行宽度。上部操作段做了15度的仰角倾斜设计，刚好匹配站立状态下成年人的视线与操作高度，屏幕区域距离地面高度落在1.2m-1.4m区间，无需抬手或低头即可完成信息查看与操作，符合人机工程学的交互尺寸要求。功能模块布局上，

　　显示屏嵌入在上部操作区的上半段，做了平齐安装处理，屏幕周边预留2mm的密封胶圈槽位，可适配常规户外场景的防泼溅需求；读卡识别模块布置在屏幕下方的操作凹槽内，凹槽深度控制在40mm，识别区域做了内凹导向设计，卡片放置时可自然滑入识别区，无需刻意对准，同时凹槽边缘做了R5圆角处理，避免剐蹭通行人员的随身物品。外壳主体采用1.5mm厚冷轧钢板折弯成型，表面做玫瑰金色喷塑处理，下部支撑段搭配浅灰色喷塑，视觉上区分操作区与支撑区，同时钣金拼接处采用隐藏式卡扣配合内部螺栓固定，外表面无裸露螺丝，既提升外观整体性，也避免非授权人员随意拆卸设备。内部走线沿支撑立柱的内侧线槽布置，强弱电分离走线，电源模块与识别模块之间预留20mm的隔热间隙，

　　避免长时间运行时热量堆积影响识别精度。设备背部预留了可拆卸的维护盖板，拧下2颗固定螺丝即可打开，方便后期对内部模块进行检修更换，维护开口位置距离地面0.8m，维护人员无需弯腰即可操作，降低后期运维的操作难度。结构设计阶段还考虑了不同场景的适配性，底座预留了走线孔，可支持地面下穿走线与背部墙面走线上两种布线方式，适配不同施工场景的布线需求，设备整体重量控制在28kg左右，两人即可完成搬运安装，无需大型吊装设备。
