齿形传动链轮结构设计方案展示

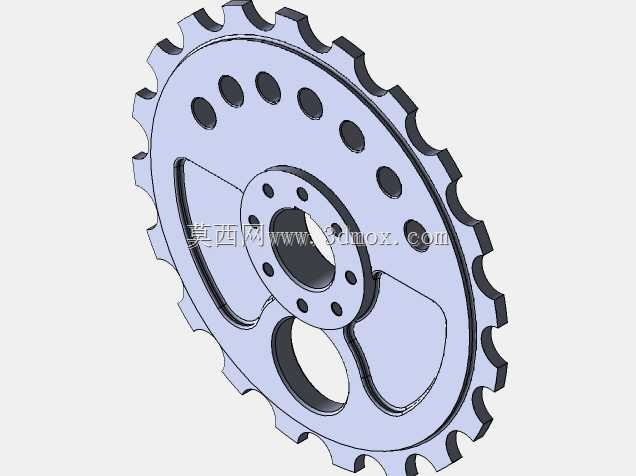

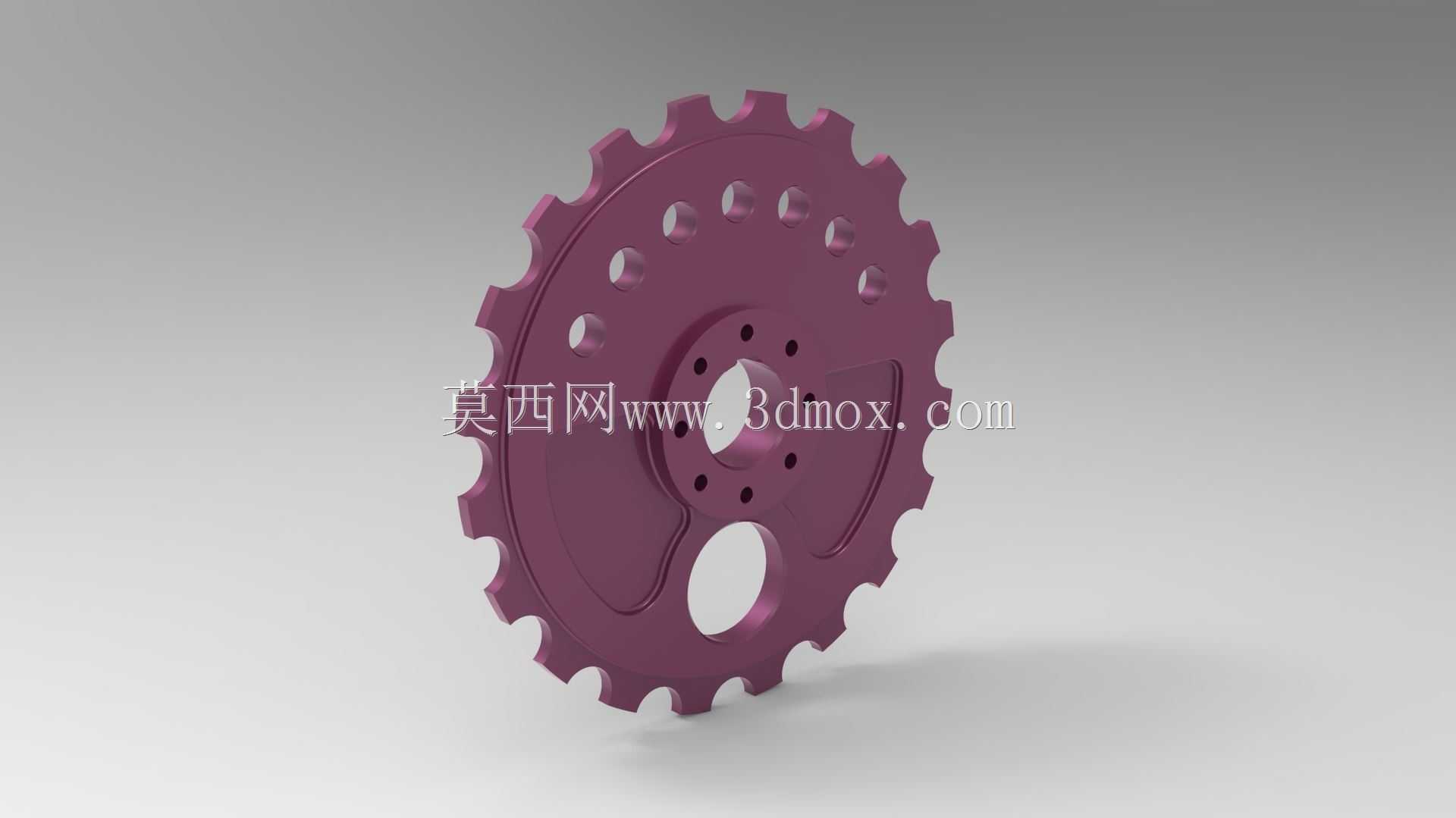

　　这类带齿盘类零件属于链传动系统的核心配套部件，日常在各类输送设备、轻型动力传输机构、非机动车传动系统、自动化生产线输送段都能见到它的应用场景，和配套链条啮合完成动力的远距离传递，相比带传动不会出现打滑丢转的问题，相比齿轮传动对安装中心距的容错率更高，适合两轴间距较大的动力传输场景。从结构设计来看，该零件整体为盘式结构，外圈均匀分布啮合齿，齿形轮廓完全适配对应规格链条的滚子尺寸，啮合过程中能保证齿面和链条滚子充分接触，减少局部应力集中，降低传动过程中的冲击和磨损。盘体上分布的多组减重孔，是在保证整体结构强度、满足传动扭矩承载要求的前提下，尽可能降低零件自身重量，减少传动过程中的转动惯量，让设备启停、换向的动态响应更平稳，

　　同时也能节省加工原材料，降低单件制造成本。中心区域的安装孔组采用多螺栓孔均布设计，安装时可通过螺栓和传动轴端部的连接法兰锁紧固定，孔位的位置度公差在建模时做了严格约束，保证装配后齿盘的径向圆跳动、端面圆跳动控制在合理范围内，避免传动过程中出现链条跑偏、跳齿的问题。盘体上预留的异形工艺孔，一方面是为了加工过程中方便装夹找正，另一方面也可作为传动系统运行时的观察孔，方便运维人员检查内部啮合状态，也能在一定程度上提升散热效率，避免长时间高负载运行时齿面积热导致的材料性能下降。设计过程中首先要根据传递的额定扭矩、传动比要求确定齿盘的节圆直径、齿数量，再结合配套传动轴的法兰尺寸确定中心安装孔的分布圆直径、单个螺栓孔的孔径，

　　之后通过有限元分析校核盘体在最大负载下的应力分布，对应力集中的齿根区域做圆角过渡处理，对减重孔的边缘也做倒角去应力处理，避免长期交变载荷下出现疲劳裂纹。实际选型装配时，要注意该齿盘的安装端面和传动轴轴线的垂直度公差，安装完成后要手动盘车检查啮合间隙，保证链条和每个轮齿的啮合间隙均匀，避免出现局部卡滞的问题，同时要预留合适的链条张紧调节余量，抵消运行过程中链条磨损拉长带来的张紧力下降问题。这类零件的建模过程中，齿形轮廓的绘制是核心要点，需要严格对应链条的节距、滚子直径参数生成渐开线或者对应齿廓曲线，不能随意简化齿形，否则实际加工装配后会出现啮合异响、磨损过快的问题，盘体上的各类孔位排布也要兼顾动平衡要求，尽量沿圆周方向均布，减少高速转动时的振动量。
