双铰接连接臂机械结构工程练习设计

　　本次呈现的双铰接连接臂结构，属于机械传动系统中常见的力传递与运动导向构件，在轻工自动化输送、小型工装夹具变位、通讯设备安装调节支架等场景中均有广泛适配空间。这类构件的核心作用是在两个固定铰接点之间传递既定行程的摆动力矩，同时依托自身长条形杆身的刚性，保障运动过程中两端铰接副的同轴度偏差控制在允许范围内，避免运动卡滞或附加弯矩损伤铰接销轴。从结构设计逻辑来看，该构件两端均设置了带安装孔的铰接座，孔位周边做了圆弧过渡强化处理，避免应力集中在孔壁与杆身的衔接位置；杆身采用双侧平行的薄壁轮廓，在保障整体抗弯截面模量满足载荷要求的前提下，尽可能削减非必要的材料冗余，兼顾轻量化与结构刚性。从工程图标注的尺寸边界来看，

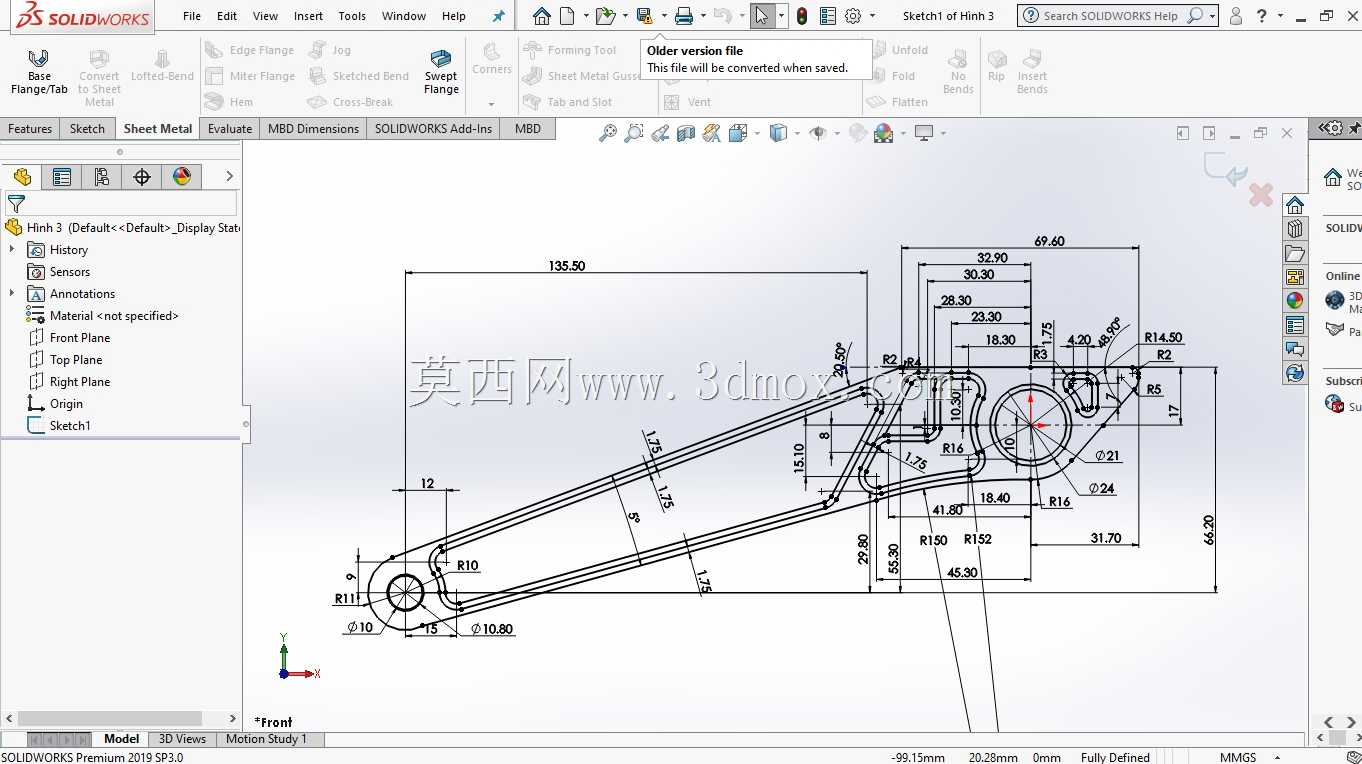

　　构件整体长度方向最大尺寸为135.50mm，宽度方向最大轮廓尺寸为69.40mm，两端铰接孔的孔径分别做了明确公差标注，其中一端铰接孔直径为Φ10，孔位端面标注了0.10mm的形位公差要求，保障安装后铰接转动的灵活性，另一端铰接孔周边设置了多组不同半径的圆弧过渡，包括R10、R14.5、R22等不同曲率的衔接结构，既优化了力流传递路径，也避免了直角结构带来的应力集中问题。杆身侧面标注了1.75°的斜度要求，保障构件在摆动过程中不会与周边相邻结构产生运动干涉，杆身中部的轮廓尺寸也做了逐层收窄的设计，在靠近两端铰接座的位置逐步加厚，匹配铰接位置的受力需求。这类结构在建模过程中需要重点关注各段圆弧的相切约束关系，

　　尤其是铰接座周边多段圆弧衔接的位置，必须保证曲面连续无拐点，否则后续生成工程图时会出现轮廓线断裂，也会影响后续数控加工的刀路生成。在实际选型适配时，需要重点核对两端铰接孔的中心距尺寸，以及构件摆动过程中的最大外轮廓扫掠范围，避免安装后与设备其他部件产生运动碰撞，同时要根据实际传递的力矩大小，验证杆身截面的抗弯强度是否满足工况要求，必要时可调整杆身壁厚或增设加强筋结构。
