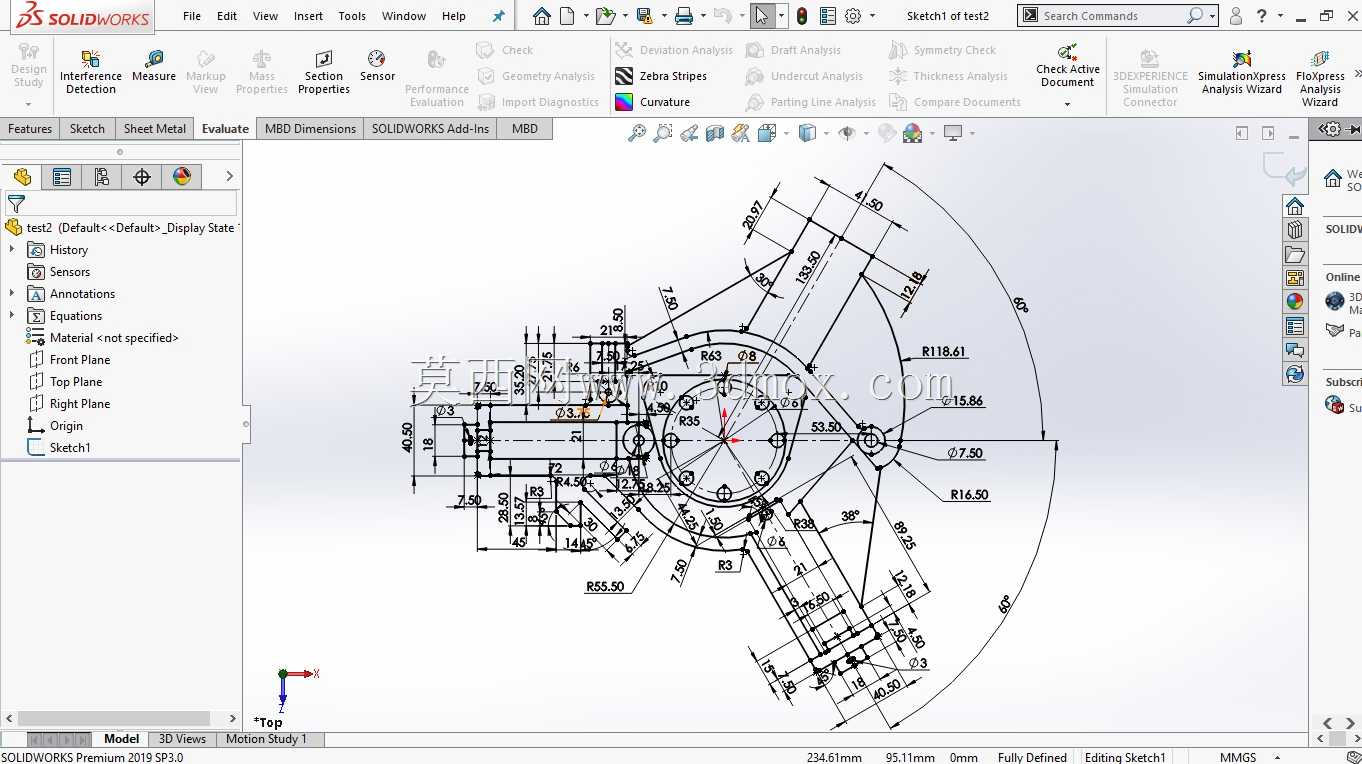

法兰盘类回转连接零件工程练习图

　　这类盘类回转连接结构，常出现在中小型传动设备的轴端衔接、气动管路的转角对接、小型工装夹具的定位基座场景中，核心作用是实现多组不同走向的管路或轴件的同轴定位与刚性连接，同时兼顾安装位的角度调整需求。从结构布局来看，中心基准孔为核心定位特征，周边均匀分布的安装孔用于穿设紧固件实现端面压紧，向外延伸的多组带孔支耳则用于对接侧向的管路或传感元件安装座，支耳上的长圆孔设计可补偿小范围的安装角度误差，降低现场装配的对位难度。设计过程中首先以中心孔轴线为全局基准，先确定端面法兰的外圆轮廓与厚度，再根据对接元件的分布角度逐一排布支耳位置，所有支耳的安装孔中心均落在以基准孔为圆心的分度圆上，保证各对接点的受力均匀。尺寸标注层面，

　　所有形位公差均围绕中心基准孔设置，端面的平面度要求控制在0.05mm以内，保证对接后密封面的贴合度，各支耳安装孔的位置度公差不超过0.1mm，避免装配时出现螺栓卡滞问题。安装边界上，整体结构的最大外缘由最外侧支耳的外圆弧决定，安装时需预留至少3mm的周边操作空间用于紧固件的拧紧作业，中心孔的配合公差选用H7级，可适配常规的过渡配合轴件或管路接头，支耳上的连接孔孔径统一适配M6规格的紧固件，无需额外加工转接孔即可直接与常规标准件匹配。这类结构的壁厚设计遵循等强度原则，法兰主体厚度根据支耳的受力大小设置，支耳与主体衔接处做了R角过渡，避免应力集中导致的断裂问题，日常维护时仅需检查端面紧固件的预紧力即可，无需拆解整体结构。建模过程中需注意各圆弧轮廓的相切约束，避免出现曲面褶皱影响后续的工程图导出与数控加工编程，所有倒角与退刀槽的尺寸均符合常规机械加工的工艺要求，无需特殊定制刀具即可完成加工。
