复杂异形轮廓机械零件练习工程图

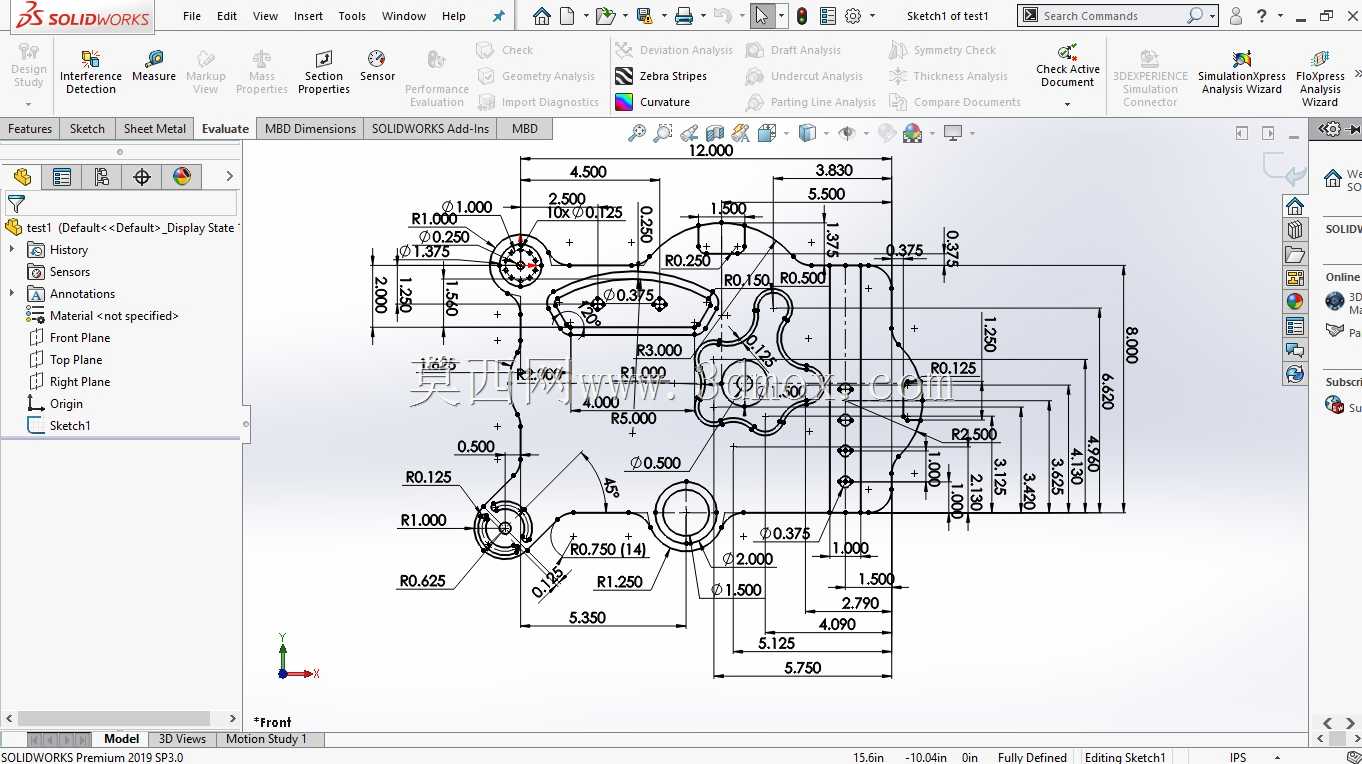

　　这份工程图对应的异形轮廓零件，可作为机械结构设计入门阶段的实操练习素材，也能为小型非标传动机构的异形连接件设计提供尺寸参考。从图纸标注的尺寸来看，零件整体外轮廓最大长宽尺寸控制在12mm与8mm区间内，所有圆弧过渡、安装孔位的尺寸公差都做了明确标注，最小的内孔直径仅0.25mm，对建模时的草图约束精度有一定要求，适合用来练习SolidWorks草图绘制中的几何约束、尺寸标注规范，以及复杂轮廓的拉伸、切除等基础特征操作。

　　从设计思路上看，这个零件采用多段圆弧与直线相切拼接的外轮廓，三处带同轴度要求的圆形安装位分别分布在零件的左上、左下与右侧区域，每个安装位周边都设计了不同半径的圆角过渡，避免应力集中的同时，也能满足装配时与相邻零件的避让需求。零件中部的异形镂空结构，既可以降低整体零件重量，也能作为传动过程中的避让空间，适配小型精密机构内部紧凑的安装空间，这类结构常见于小型通讯设备内部的传动连接件、精密仪器的定位支架等场景，在有限的安装空间内同时实现连接、定位、避让多重功能。

　　实际建模过程中，需要先梳理清楚草图的尺寸基准，以零件左下角的安装孔中心作为坐标原点，先定位三个主要安装孔的中心位置，再逐段绘制外轮廓的圆弧与直线段，逐一添加相切、同心等几何约束，避免草图出现过定义或者欠定义的问题。所有标注的尺寸都需要逐一核对，尤其是不同圆弧的连接点位置，比如R1.000、R0.395这类小半径圆弧，很容易在约束时出现轮廓错位，导致后续特征生成失败。零件的厚度方向虽然在这份工程图中未做全剖展示，但从常规这类精密零件的设计逻辑来看，厚度一般控制在1-2mm区间，安装孔的深度与零件厚度保持一致，不需要额外做沉孔设计，适配微型螺丝的直接锁附。

　　这类异形零件的加工一般采用精密冲压或者慢走丝线切割工艺，所以图纸上所有的轮廓尺寸都标注了清晰的公差带，没有出现封闭尺寸链的问题，关键的安装孔位都标注了位置度要求，能直接对接生产端的工艺编程需求。对于建模练习者来说，完成三维模型后还可以对照这份工程图生成对应的二维工程图，练习尺寸标注、公差标注、技术要求添加等出图规范，掌握从三维模型到生产用图纸的完整流程，理解设计与加工环节的尺寸对应逻辑，避免出现建模尺寸与生产需求脱节的问题。
