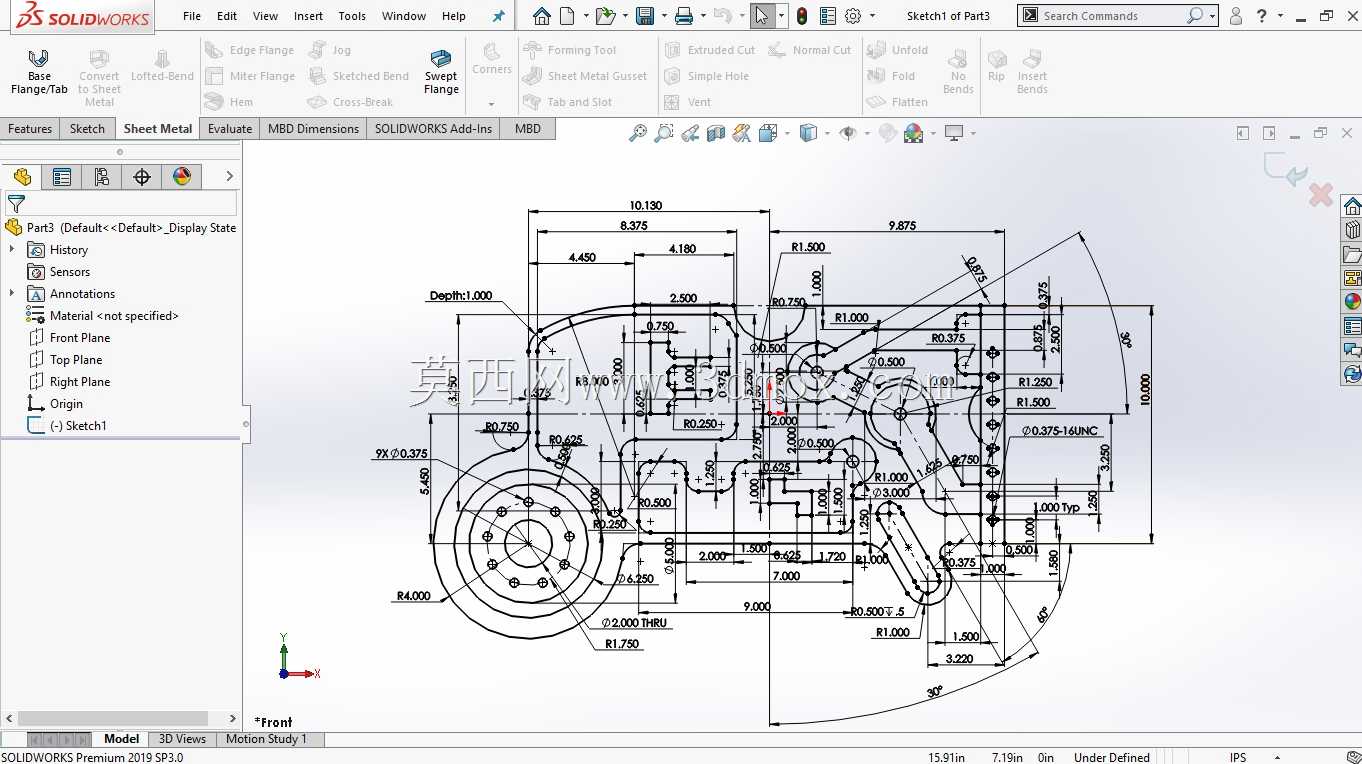

复杂多曲面联动机械传动结构工程图

　　这套结构的设计初衷，是为小型自动化产线的间歇分度工位提供紧凑的动力传递方案，在有限的安装空间内完成多组动作的同步联动，替代传统需要多个独立凸轮配合的冗杂结构，减少工位整体的装配零件数量，降低后期运维的拆装难度。从工程图标注的尺寸边界来看，整体结构的最大外轮廓控制在100mm级别的区间内，安装基准面设置在左侧带均布安装孔的法兰端，法兰端的孔位按照通用安装标准做了等距排布，可直接适配现有多数小型分度台的安装接口，不需要额外做转接板设计，能直接替换原有同功能的老旧结构，缩短产线改造的适配周期。结构内部集成了多组不同曲率的曲面轮廓，分别对应不同工位的动作行程：其中大半径圆弧段负责工位的平稳停留保压，曲率突变段负责工位的快速转位，

　　过渡段做了相切顺滑处理，避免传动过程中出现刚性冲击，降低运行时的噪音与零件磨损速度。设计过程中优先考虑了加工可行性，所有曲面轮廓的公差标注都匹配常规数控铣削的加工精度范围，没有出现超出常规加工能力的过小圆角或者过深窄槽，零件的壁厚也控制在均匀区间内，避免注塑或者铣削加工时出现变形问题。结构上的多组定位孔与销孔，都按照装配基准做了位置度约束，装配时不需要额外做配钻加工，能直接完成互换装配，降低装配环节的人工调校成本。从实际应用场景来看，这类结构可直接用在小型电子产品组装工位的送料分度、小零件检测设备的工位切换、包装设备的进纸分度等场景，单组结构即可完成原先需要齿轮组、连杆组配合才能实现的复杂动作，整体传动间隙控制在极小范围内，

　　能满足精密装配工位的重复定位精度要求。在建模过程中，所有曲面都做了连续性校验，相邻曲面之间不存在断差或者重叠，工程图的尺寸链也做了闭环校核，关键配合尺寸的公差累积都控制在允许范围内，不会出现装配干涉的问题。结构的润滑通道也做了隐含设计，在对应摩擦副的位置预留了注油空间，不需要额外拆解结构即可完成日常润滑维护，延长整体结构的使用寿命。
