对称式双轴连接锁紧机械结构件

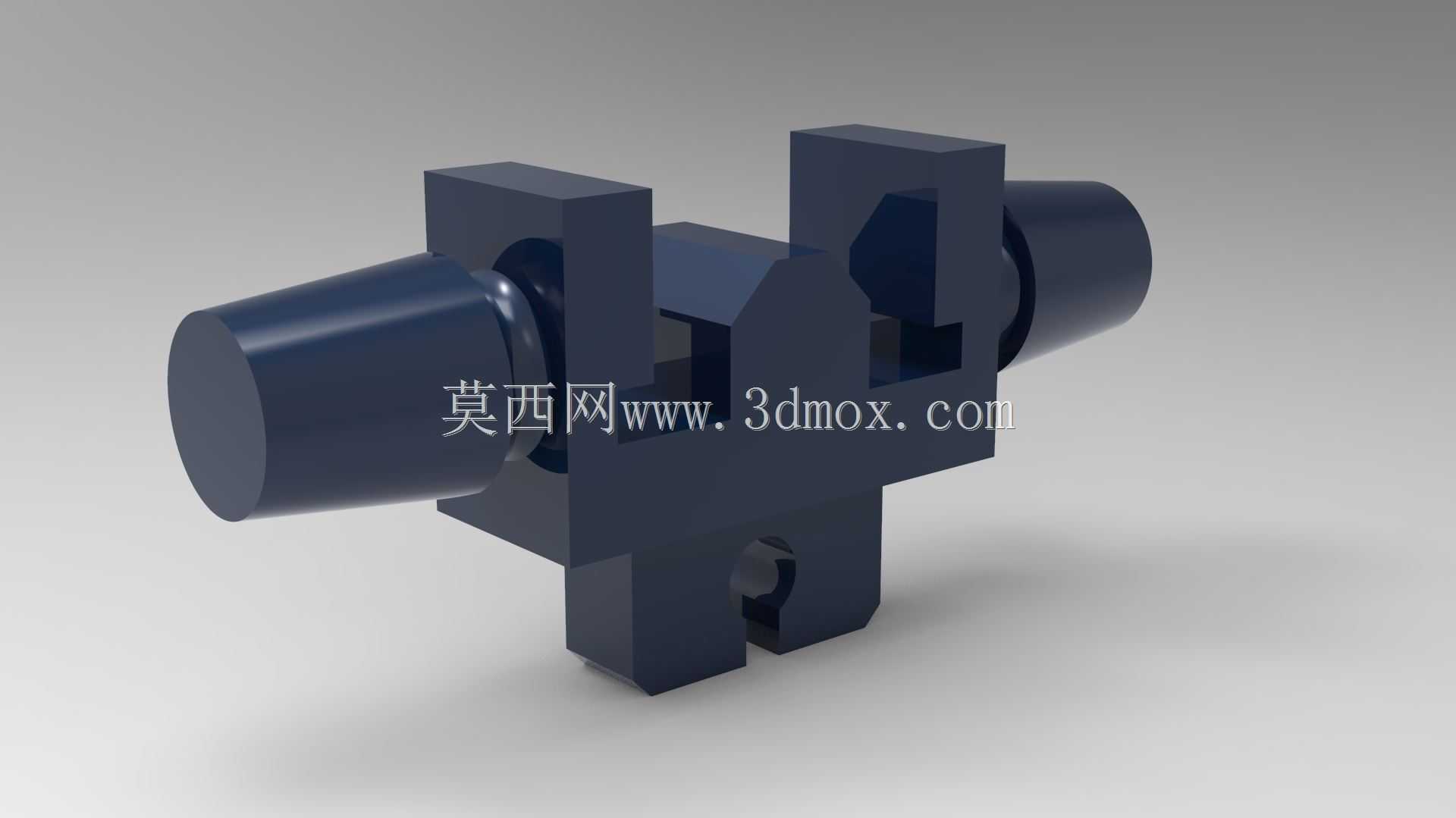

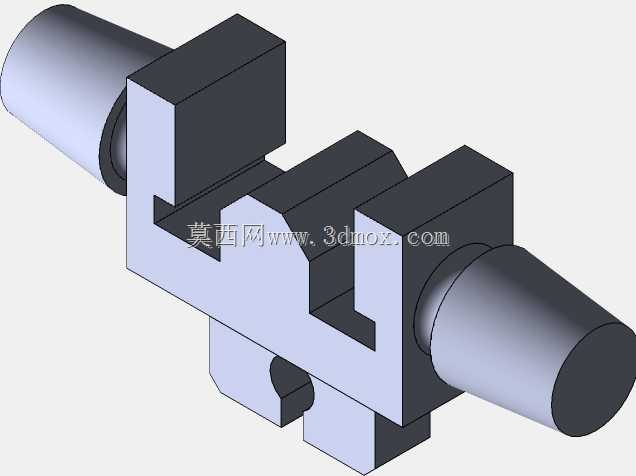

　　该结构件采用完全对称的双轴向外伸布局，主体中部为集成式锁紧卡位结构，两侧伸出的圆柱轴段可直接插入对应配合件的安装孔内，无需额外加装轴套即可实现径向定位，中部的凹凸卡位结构可在装配到位后与配套卡扣件嵌合，限制轴向窜动与周向转动，常见于小型通讯设备内部的模块快装结构、低压配电装置内的插件固定单元，也可作为自动化生产线小型工装的快换连接节点使用。设计阶段优先考虑了装配效率，所有棱边均做了0.2mm的倒角处理，避免装配过程中刮伤配合件表面或划伤操作人员，中部的镂空槽并非减重设计，而是为配套卡扣的弹性形变预留活动空间，当卡扣压入槽内时可依靠自身弹力卡入两侧的凹位，实现无紧固件的快速锁紧，拆卸时仅需用平口工具撬动卡扣即可完成分离，

　　全程无需拧动螺丝，适合需要频繁拆装更换模块的场景。两侧圆柱轴段的同轴度公差控制在0.02mm以内，保证插入后不会出现卡滞或偏斜，中部卡位的对称度公差控制在0.03mm，确保两侧卡扣受力均匀，不会出现单侧锁紧失效的问题。安装边界方面，该结构件整体横向最大尺寸为两侧轴端的间距，纵向最大尺寸为中部卡位的上下高度，装配时仅需在配合件上预留对应直径的轴孔与卡位槽即可，无需额外预留紧固件的操作空间，相比传统螺丝固定的连接结构，可节省约30%的安装空间，尤其适合内部空间紧凑的小型设备。结构的壁厚经过受力校核，常规工况下承受150N的轴向拉力时不会出现塑性变形，轴段与主体为一体化结构，不存在焊接或拼接带来的应力集中问题，

　　长期使用下不会出现连接松动的情况。建模过程中优先采用对称建模思路，先完成单侧结构的特征绘制后镜像生成整体，保证两侧尺寸完全一致，所有配合面均做了表面粗糙度要求，轴段表面粗糙度为Ra1.6，卡位接触面为Ra3.2，兼顾加工成本与配合精度，适合采用普通铣床或CNC加工中心直接加工，也可作为注塑件的结构原型，调整拔模斜度后即可开模量产。
