弧形带凸台铰接式机械连接摇臂结构

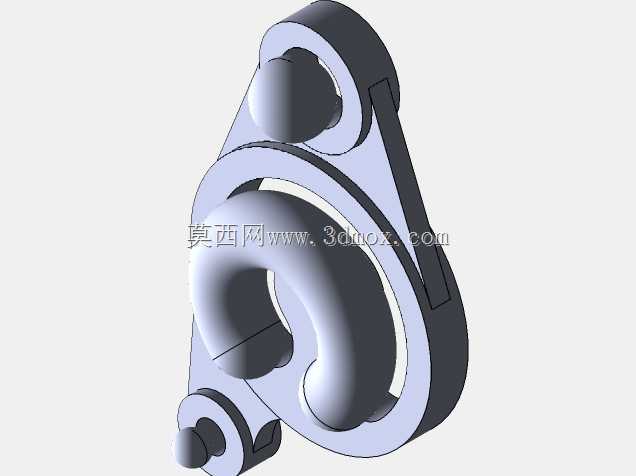

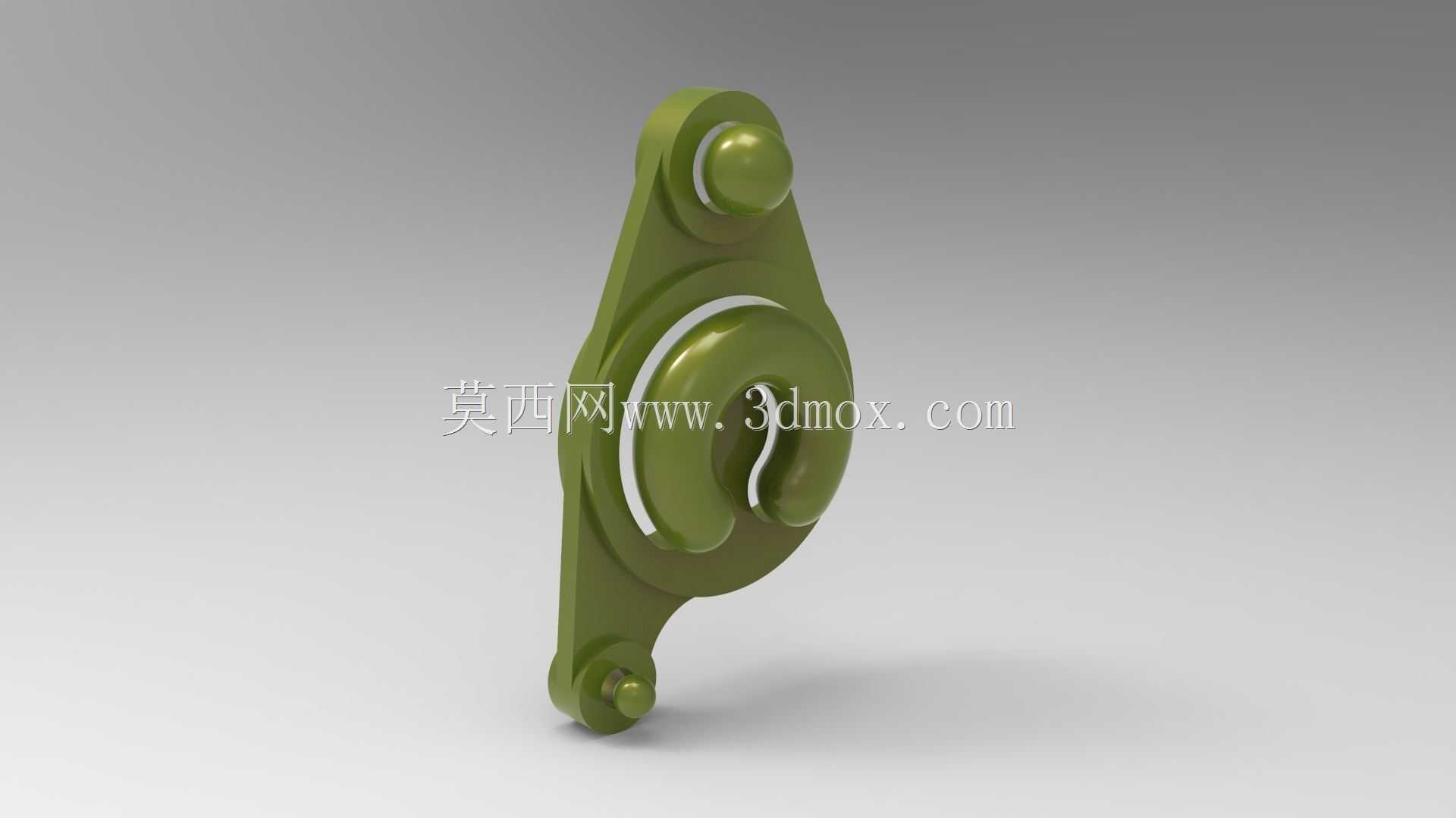

　　这类带弧形主体与多凸台铰接位的摇臂构件，常应用在需要往复摆动传动的机械链路中，比如小型轻工设备的连杆传动组、手动操作机构的力传递节点，或是专用设备上的定位触发摆臂结构，核心作用是将输入端的直线或旋转动作，通过自身的摆动转化为输出端特定轨迹的位移，实现力的方向改变与行程适配。从结构设计来看，主体采用弧形流线构型并非单纯为了外观，而是在摆动行程内规避周边相邻零件的运动干涉，相比直臂式结构，弧形轮廓能在有限安装空间内获得更长的力臂长度，在同等输入力下提升输出端的力矩传递效率。构件上分布的三处凸台结构，上下两处尺寸较小的凸台为铰接安装位，分别对应输入端与输出端的销轴连接，凸台端面做了凸起的限位结构，安装时可直接卡入对应连接件的卡槽内，

　　无需额外加装轴套挡圈就能限制销轴的轴向窜动，减少装配时的零件数量；中部尺寸较大的弧形凸台为减重与应力分散结构，内部做了中空挖除设计，在保证整体结构刚度的前提下降低零件自重，避免高速摆动时产生过大的惯性冲击。设计时需要重点关注三个铰接孔的中心距公差，孔位的位置度偏差需控制在0.02mm以内，否则装配后会出现传动卡滞、磨损加剧的问题；铰接孔内壁需做表面硬化处理，硬度达到HRC40以上，适配反复转动的耐磨需求。安装边界方面，零件整体厚度方向的尺寸需匹配安装槽的宽度，预留0.1-0.15mm的装配间隙，摆动平面内的外轮廓需做R2以上的圆角过渡，避免运动过程中锐边刮擦相邻的管线或薄壁零件；上下铰接端的销轴直径需与孔径保持H7/h6的间隙配合，

　　保证转动顺滑无旷量，中部弧形区域的背面需预留3mm以上的安全间隙，防止摆动时与安装基座产生摩擦。这类零件在建模时需要重点处理弧形曲面与凸台衔接处的圆角过渡，避免应力集中导致的零件断裂，同时要保证各铰接孔的轴线平行度偏差不超过0.01mm，确保传动过程中无侧向分力，延长整套传动机构的使用寿命。
