带凸球定位的圆角矩形框架练习构件

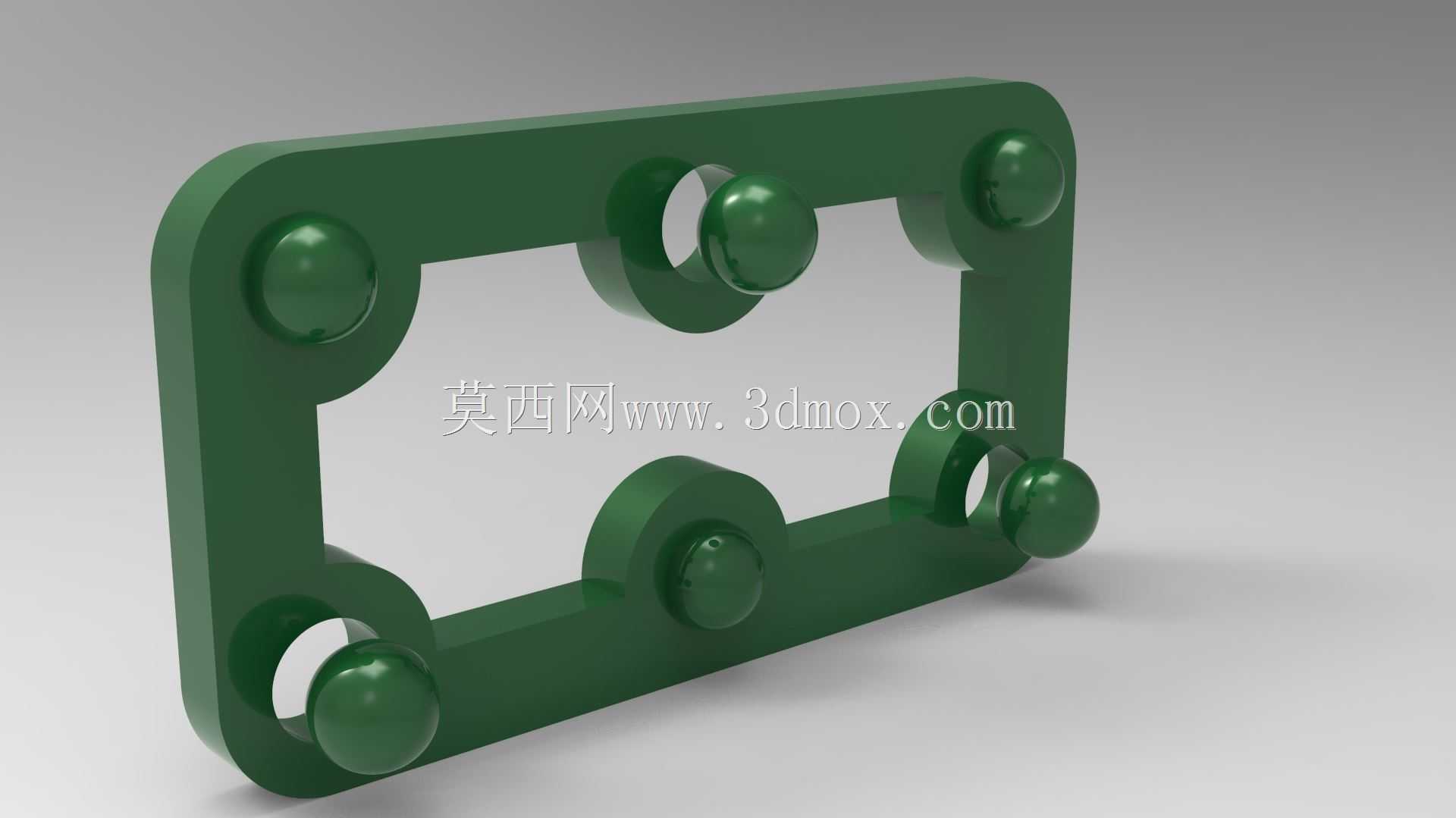

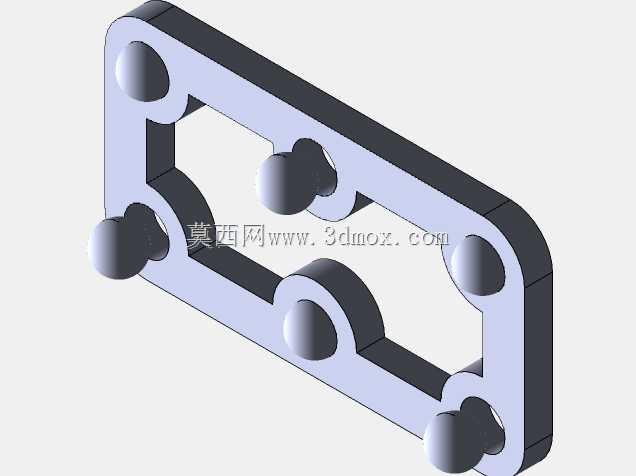

　　这款带凸球定位的圆角矩形框架构件，最初是作为通讯终端内部模组的固定支撑练习件设计，在小型手持通讯设备的内部装配场景中，这类框架承担着分隔内部功能模块、提供定位安装基准的核心作用，能够避免不同功能模组在设备受冲击、振动时发生位移干涉，保障内部电路连接的稳定性。从结构设计逻辑来看，整体采用圆角矩形外轮廓，所有外棱边做统一圆弧过渡，一方面是为了适配通讯设备外壳的内部圆角安装空间，消除尖锐棱边在装配时刮伤内部柔性线路板的风险，另一方面圆角结构能够分散框架受外力时的应力集中，提升构件的抗形变能力。框架上分布的半球形凸台，是核心的定位结构，每个凸台的球径公差控制在0.02mm范围内，装配时可直接卡入对应模组安装板的定位凹孔内，

　　无需额外加装定位销，既减少了装配工序的零件数量，也能避免销钉装配带来的累计公差，在小尺寸通讯设备的紧凑内部空间里，这种一体化凸球定位的设计比传统销钉定位节省了近30%的安装空间。框架上开设的三处圆形通孔，分别对应内部走线、功能按键避让以及模组散热风道的位置，通孔边缘同样做了小圆弧倒角，防止穿线时割破线材绝缘层。设计过程中优先考虑了安装边界的适配性，框架整体厚度控制在4mm，外轮廓长宽尺寸匹配对应通讯设备的内部安装腔尺寸，安装时凸台卡入定位孔后，框架背面与设备中壳的贴合间隙控制在0.1mm以内，无需额外打胶即可实现预固定，后续仅需在边角位置加装两颗微型螺丝即可完成锁附。这类框架结构在建模练习中，重点考察的是拉伸、倒圆角、

　　凸台阵列等基础特征的规范运用，同时需要兼顾实际装配的公差配合要求，避免出现特征干涉、壁厚不均的问题，框架的最小壁厚不小于2mm，完全满足注塑成型或者3D打印试制的工艺要求，不会出现成型时填充不足、翘曲变形的问题。在实际通讯设备的迭代测试中，这类一体化框架的抗跌落性能比分体式拼接框架高40%左右，在1.2米高度的自由跌落测试中，框架未出现断裂、凸台脱落的问题，能够持续为内部模组提供稳定的支撑定位。
