带定位凸台的蓝色安装基座结构设计

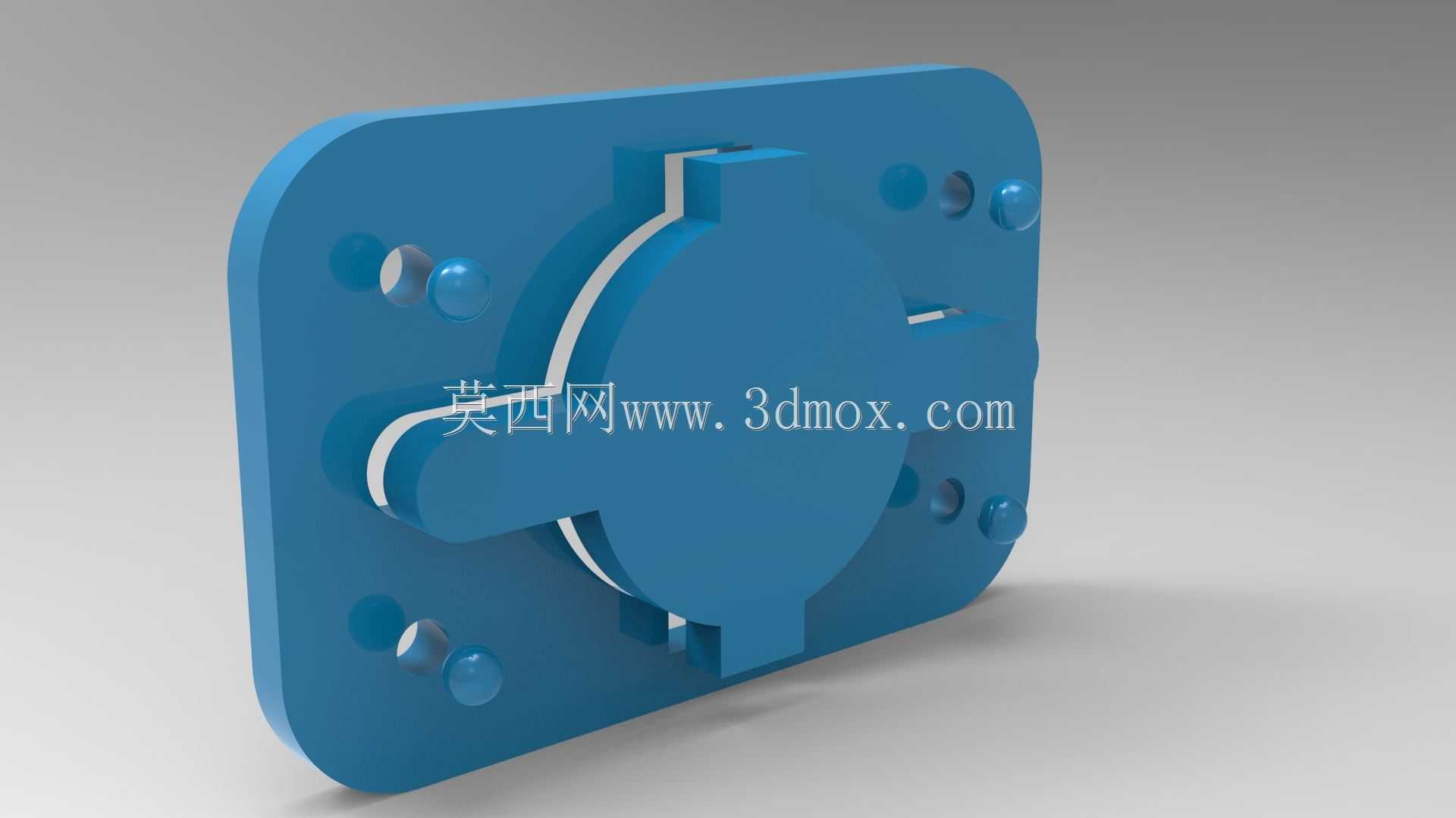

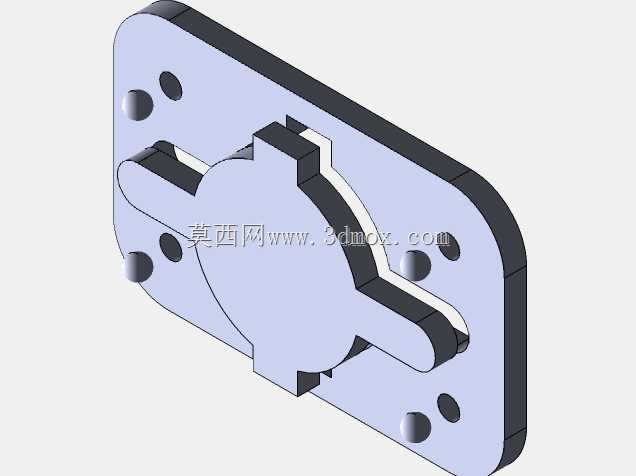

　　这款安装基座结构，最初是作为通讯设备内部组件安装的练习结构件来设计的，核心作用是为通讯终端内部的功能模块提供稳定的安装承载界面，同时通过自身的定位结构保证模块装配后的位置精度，避免设备在运输、使用过程中出现组件移位、接触不良的问题。从结构设计逻辑来看，主体采用圆角矩形的板式结构，四个边角做了圆弧过渡处理，既可以避免安装操作时锐边划伤操作人员，也能减少结构应力集中，提升零件在受振动工况下的抗疲劳性能。基座正面设置的圆形凸台是核心定位结构，凸台周边的三道径向凸起筋条，一方面可以在装配时与对应模块的卡槽形成卡合定位，限制模块绕安装轴线的转动自由度，另一方面也能增强凸台与基座主体的连接强度，避免凸台受侧向力时发生断裂。

　　基座板面上分布的多组沉孔与半球形定位凸点，分别对应螺丝锁紧安装与预定位的功能：沉孔设计可以让螺丝安装后头部不高出基座表面，避免与其他组件产生干涉；半球形凸点则可以在装配初期快速对准安装位，降低装配对位的难度，提升组装效率。从安装边界来看，整体板面的厚度控制在适配通讯终端内部堆叠的尺寸范围内，所有凸起结构的高度都经过匹配设计，不会超出设备内部的预留安装空间，背面为平整平面，可以直接贴合设备内部的安装框架，保证安装后的贴合稳定性。这类结构的设计练习，核心是掌握小尺寸安装件的公差配合逻辑，比如凸台与安装孔的间隙配合量、凸点与定位孔的过盈量控制，还有沉孔的深度与螺丝长度的匹配关系，这些细节直接决定了最终装配的顺畅度与连接可靠性。在实际通讯设备应用场景中，这类基座往往需要承受一定的振动与温度变化带来的形变，所以结构上的筋条设计除了定位作用，也能提升整体的刚性，减少薄板结构的形变概率，保证长期使用下的安装精度。
