双安装耳异形连接摆臂结构件

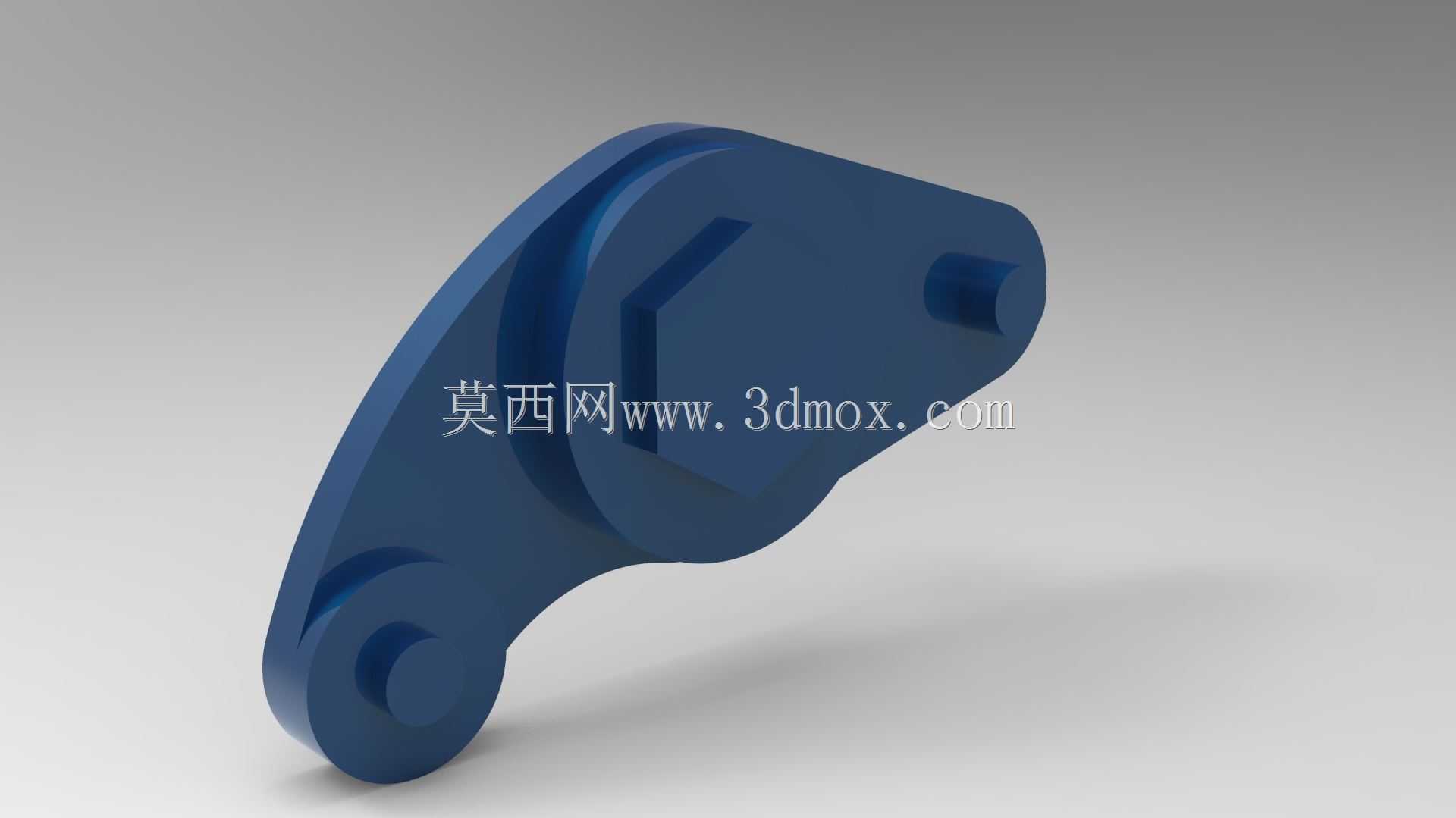

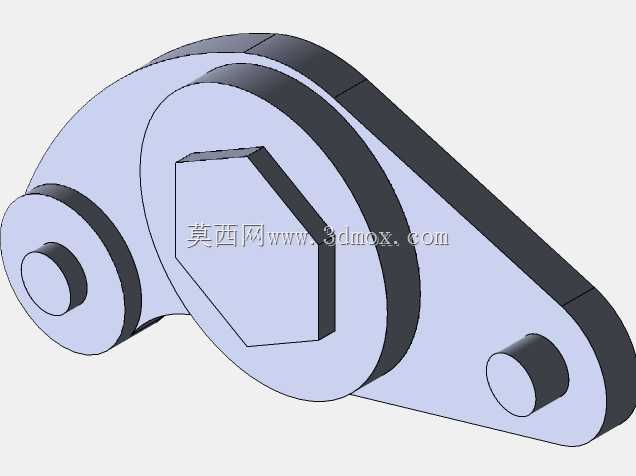

　　该异形摆臂类结构件，在轻工自动化输送线、小型工装夹具的往复摆动机构中应用广泛，核心作用是作为动力输出端与执行端的中间传力构件，将旋转轴的圆周运动转化为指定角度范围内的往复摆动，同时承担铰接点之间的载荷传递，避免动力源直接承受执行端的径向冲击。从结构设计逻辑来看，构件两端的同轴圆柱凸台为铰接安装位，其中直径较大的一端用于与动力输出轴配合，内孔预留了键槽安装空间，可传递额定扭矩，凸台外侧的加厚轮缘结构，是为了降低铰接位置的接触应力，避免长期往复摆动出现的轴孔磨损变形；直径较小的另一端为执行端连接位，可通过销轴与夹爪、拨杆等执行构件铰接，两个铰接位的中心距经过严格校核，匹配对应机构的摆动行程需求，不会出现运动干涉问题。

　　构件主体采用变截面流线型设计，并非等厚度直板结构，在两个铰接位之间的传力路径上做了加厚处理，非受力区域做了合理的减薄挖除，在保证整体抗弯、抗扭强度满足1.5倍额定载荷安全系数的前提下，尽可能降低构件自身重量，减少摆动过程中的转动惯量，降低动力源的负载损耗。构件中部的六边形沉台结构，并非装饰性设计，一方面是为了在装配时提供扳手卡位，方便铰接销轴的锁紧操作，另一方面该沉台形成的加强筋结构，可提升构件中部的抗形变能力，避免长期受交变载荷出现的中部弯折问题。从安装边界来看，该构件摆动平面内的最大外轮廓尺寸适配小型工装的安装空间，两个铰接孔的公差带选用H7配合精度，可与标准销轴、滚动轴承直接适配，不需要额外的二次加工，构件表面无尖锐棱角，

　　所有棱边都做了R2以上的圆角处理，既降低了应力集中系数，也避免装配调试过程中划伤操作人员。在实际选型应用中，该构件可适配45号钢、铝合金6061等常用加工材料，根据负载大小选择对应材质即可，铝合金材质的构件可用于低负载、高往复频率的轻工设备场景，钢制构件可用于中等负载的工装夹具场景，整体结构无复杂曲面，常规铣削加工即可完成成型，加工成本可控，适合小批量设备配套使用。
