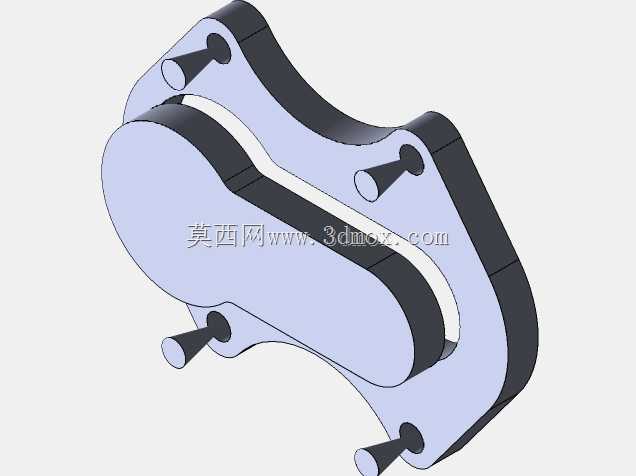

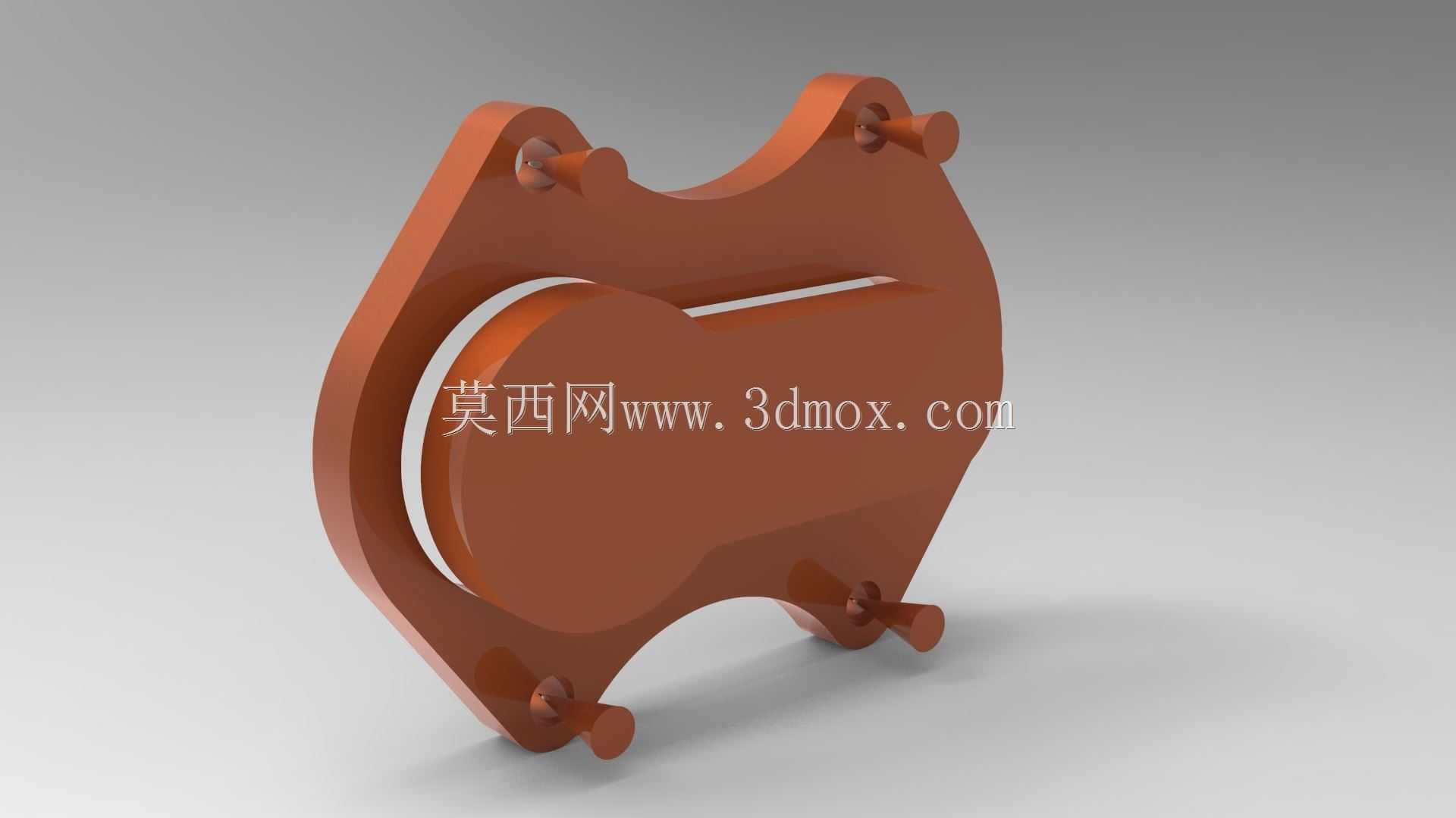

异形带安装凸耳密封端盖结构件

　　该异形端盖结构件主要应用于小型机电设备、便携通讯终端的腔体密封防护场景，核心作用是对设备内部的核心功能模块形成物理防护，隔绝外界粉尘、水汽侵入腔体内部，同时通过自身的结构限位，避免内部元器件在受外力冲击时出现移位脱落。从结构设计来看，整体采用非对称异形轮廓，完全贴合对应设备腔体的开口外形，避免出现安装错位的问题；端盖主体设置有一圈凸起的密封压合面，安装时可配合橡胶密封圈实现腔体的静密封，压合面的凸起高度经过公差匹配，既可以保证密封圈压缩量处于合理区间，避免压缩量过大导致密封圈永久变形失效，也能防止压缩量不足出现密封缝隙。端盖周向均匀分布四个带定位柱的安装凸耳，每个凸耳上都预留了紧固件安装位，

　　定位柱可在装配时提前卡入腔体对应的定位孔内，实现安装过程的预定位，无需操作人员反复调整对位，能有效提升装配环节的作业效率；凸耳的厚度做了局部加强处理，可避免紧固件锁紧时凸耳出现应力开裂，提升结构的连接可靠性。端盖正面预留的窄长开槽，是为设备内部的功能插接口预留的通道，开槽边缘做了圆角过渡处理，可避免插拔外接配件时刮伤配件表面的绝缘层，同时开槽的尺寸公差控制在合理范围，既能保证外接配件顺利插入，也能减少开槽处的缝隙宽度，降低异物侵入的风险。从安装边界来看，该端盖的整体外轮廓完全匹配对应腔体的开口尺寸，安装后不会突出腔体表面过多，可保证设备整体外观的平整度；四个安装凸耳的位置分布经过受力校核，紧固件锁紧后端盖各位置的压合力均匀分布，不会出现局部压合不紧密的问题。设计过程中针对凸耳与主体的连接位置做了圆角过渡处理，可分散注塑或机加工过程中的内应力，避免零件在温度交变环境下出现应力开裂，同时也能减少零件边角的尖锐结构，避免装配过程中划伤操作人员。
