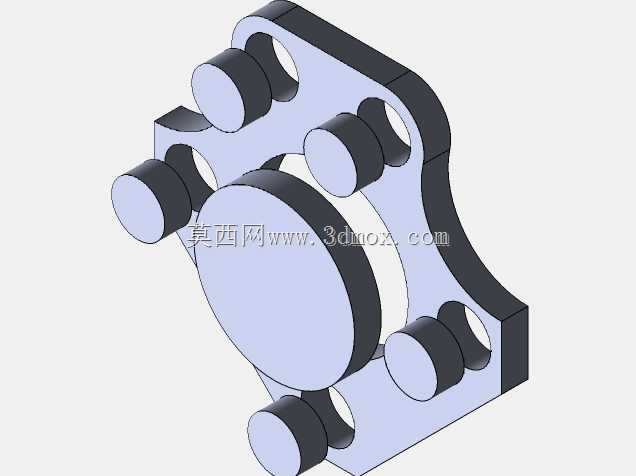

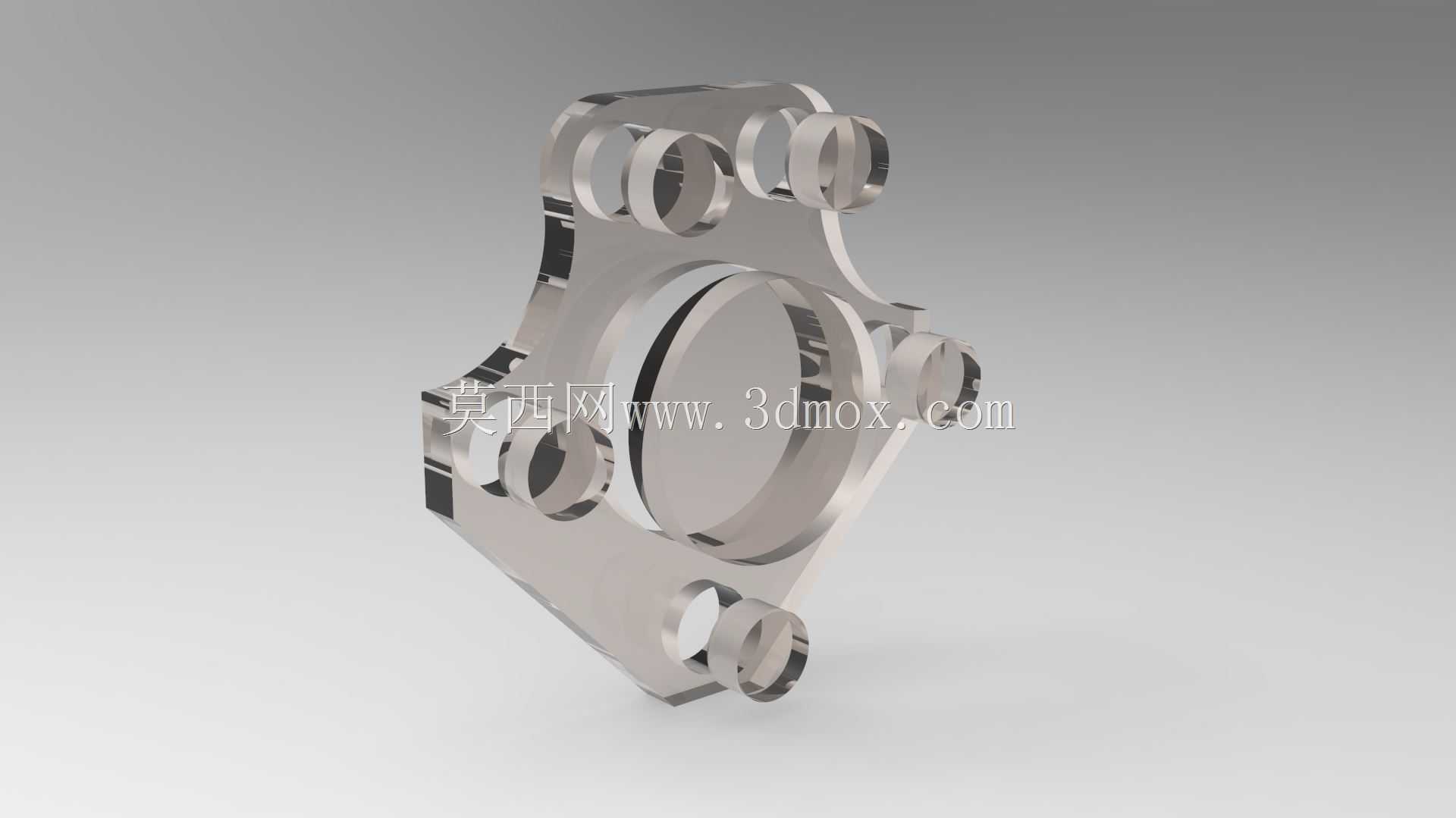

多孔位法兰式机械连接固定座结构

　　这类带中心大通孔、周向分布多组安装孔的法兰式连接固定座，在流体管路对接、传动组件轴向定位、工装夹具载板固定场景中应用十分广泛，日常做设备改造、非标机构设计时经常会用到这类结构。从结构设计逻辑来看，中心大通孔的尺寸直接决定了可穿过的轴类、管路类零件的最大外径，设计时需要给配合件预留合理的间隙，既要保证装配时的顺畅度，也要避免间隙过大导致装配后出现径向窜动，影响整体机构的运行精度。周向分布的多组安装孔，并非随意排布，每个孔的位置都对应了对接端的安装点位，孔位的位置度公差需要严格控制，否则现场装配时会出现螺栓无法穿入、对接面贴合不严的问题，容易引发连接松动、密封失效等故障。主体的异形轮廓不是为了造型美观，

　　而是在保证结构强度的前提下做的轻量化处理，去掉了非受力区域的多余材料，既可以降低零件自身重量，也能减少加工时的材料去除量，控制加工成本。零件的厚度尺寸需要根据实际承载的载荷来核算，若用于有振动的工况，还需要适当增加厚度或者增设加强筋结构，避免长期受交变载荷出现结构变形。安装对接面的平面度有明确要求，表面不能有凸起、毛刺，否则两个对接件锁紧后会存在缝隙，用于流体管路场景时会出现泄漏，用于传动定位场景时会导致同轴度偏差，加剧传动件的磨损。周向的小孔分为两类，一类是穿装螺栓的光孔，孔径比螺栓公称直径大0.2到0.5mm，用来补偿少量的装配位置误差；另一类是定位销孔，这类孔的公差要求更高，装配时先打入定位销确定两个对接件的相对位置，

　　再锁紧螺栓，能大幅提升重复拆装后的位置精度。做这类零件的三维建模时，需要先确定中心孔的基准轴线，所有孔位的位置都以该轴线为基准做圆周阵列，保证各孔的角度偏差在允许范围内，同时要注意不同安装孔的深度差异，避免出现孔深不足导致螺栓无法锁紧的问题。边缘位置都做了倒角处理，既可以去除加工产生的锐边，避免装配时划伤操作人员，也能引导零件顺利装入对接位置，提升装配效率。这类结构的材质通常选用不锈钢或者碳钢，表面做相应的防锈处理，适配不同的工况环境，在轻工生产线、液压泵站、传动模组等设备上都能看到这类连接结构的应用。
