多球头联动透明曲面机械练习构件

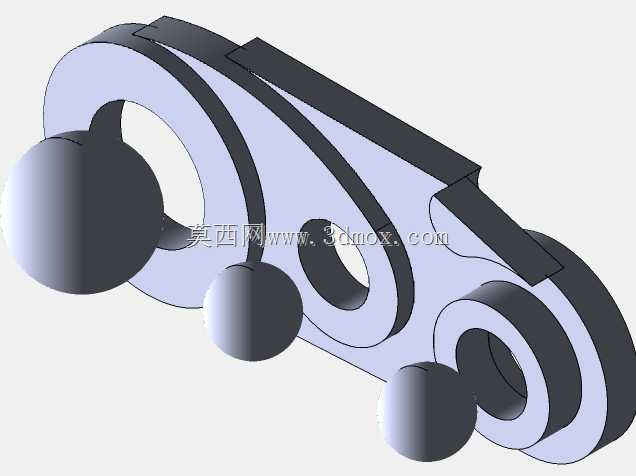

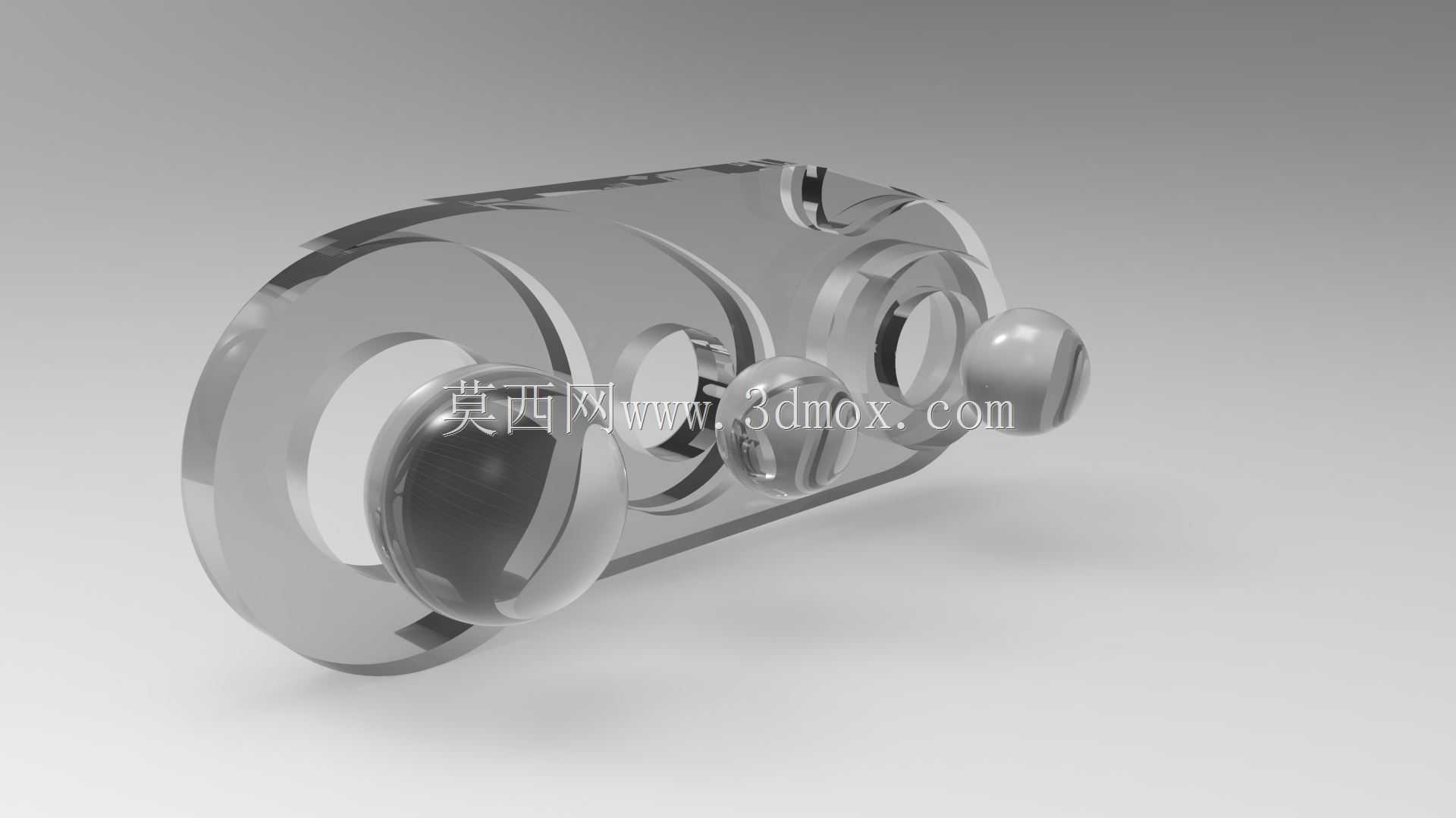

　　该构件属于机械结构练习类的曲面装配组件，主体采用一体化透明曲面基体搭配三个不同规格的球头联动结构，在结构设计练习、曲面造型教学、装配公差验证场景中具备较高的实操参考价值。从实际应用边界来看，这类构件常作为机械原理教学的演示样件，也可作为小型精密传动机构的功能验证模块，用于验证曲面配合面的滑动顺畅度、球头铰接的活动角度范围，以及透明材质下内部结构的可视性效果，方便学习者直观观察多构件联动时的相对运动轨迹。设计思路上，主体基体采用半圆弧曲面作为核心承载结构，曲面厚度均匀控制在3mm，既保证了结构的刚性支撑，又能通过透明材质清晰展现内部的球头安装位与联动槽道；三个球头分别对应不同直径规格，从左至右直径依次递减，

　　球头与基体的配合采用间隙配合设计，单边预留0.02mm的活动间隙，保证球头在槽道内滑动时无卡滞，同时不会出现过大的窜动间隙。基体上的三个安装孔位与球头一一对应，孔位的同轴度公差控制在0.01mm以内，避免球头安装后出现偏载磨损的问题；基体两端的弧形端面做了R2的圆角过渡处理，消除锐边的同时，也减少了应力集中的风险，在实际装配时不会划伤操作人员或相邻构件。外形尺寸方面，构件整体长度控制在120mm，主体圆弧直径为80mm，最大突出球头的外伸长度为15mm，安装时可直接通过基体背面的两个定位销孔完成固定，定位销孔的中心距为60mm，适配常规的教学实验台安装孔位，不需要额外制作转接工装即可完成装夹。从功能特性来看，

　　三个球头可沿着基体上的弧形槽道做同步圆周滑动，滑动过程中球头的球面始终与槽道的曲面保持面接触，受力均匀，可用于演示多节点联动的运动原理，也可作为小型柔性夹具的基础模块，通过球头的不同位置调整实现异形工件的自适应夹持。建模过程中需要重点关注曲面的连续性，基体的外曲面与内曲面均采用G2连续过渡，避免出现曲面棱线影响透明材质的渲染效果与实际加工后的外观质感；球头与槽道的配合面需要做单独的公差分析，针对不同的加工工艺预留对应的收缩量与抛光余量，若采用透明亚克力加工，需要预留0.1mm的抛光余量，保证最终配合间隙符合设计要求。这类构件虽然属于练习类结构，但其中涵盖的曲面造型、公差配合、联动机构设计等知识点，是三维建模从业者必须掌握的核心技能，通过对该构件的建模与装配练习，可快速提升复杂曲面建模、装配公差分析、运动仿真验证的实操能力，为后续设计实际工业产品中的曲面传动构件打下扎实基础。
