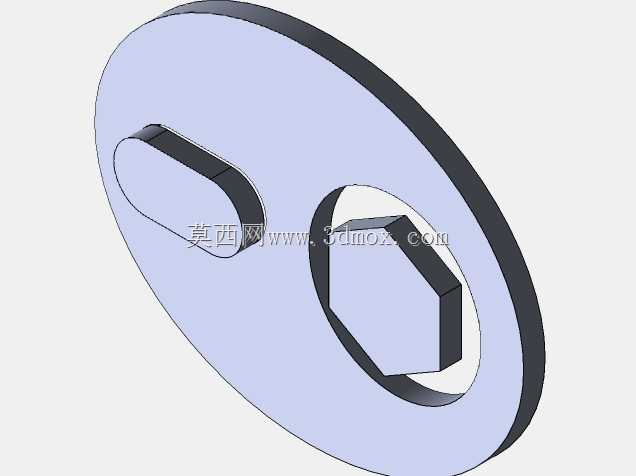

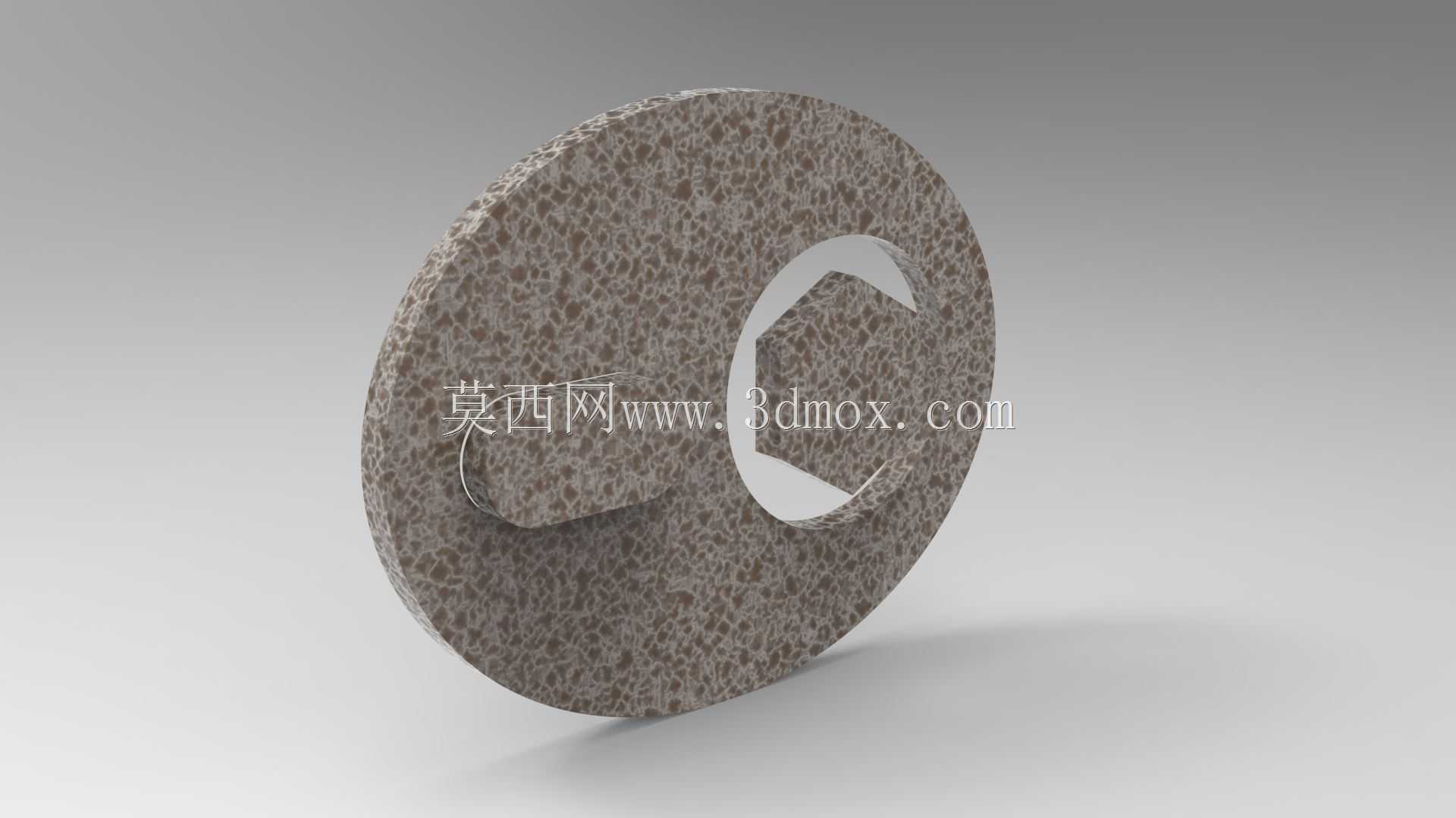

带内六角卡口的多孔结构垫片零件

　　这类带内六角卡口的多孔结构垫片，常应用在需要周向限位、同时兼顾减重与缓冲需求的装配场景中，比如小型手动工具的转轴定位、轻工设备的连接件隔层、教学实训用的拆装组件里都能见到这类结构的身影。和普通平垫片不同，它的内孔不是整圆结构，而是开出了适配六角头螺栓或者六角轴的卡口，装配时不需要额外增加防转销或者键槽，就能限制垫片与连接件之间的相对转动，避免长期震动工况下垫片移位、螺栓松动的问题。

　　从结构设计逻辑来看，整个零件采用圆盘式主体轮廓，外圆边缘做了微小的倒角处理，去除冲压或者切削加工产生的锐边，避免装配时刮伤操作人员或者相邻零件的表面涂层。内孔的六角卡口尺寸与对应标准件的对边尺寸留了0.1mm左右的装配间隙，既保证安装时能顺利卡入，又不会因为间隙过大产生旷量，影响定位精度。主体盘面的多孔结构不是随意排布的，每个孔位的位置都对应相邻连接件上的凸点或者过孔，一方面可以减少零件整体的材料用量，降低自重，对于批量生产的民用产品来说能有效控制物料成本；另一方面多孔结构能留存少量润滑脂，在有相对微动的装配位置起到持续润滑的作用，减少接触面的磨损。

　　安装边界上，这类垫片的厚度通常根据实际锁紧力需求设定在2-5mm区间，外圆直径比对应的螺栓头或者轴肩直径大3-6mm，保证压紧时的受力面足够均匀，不会因为压强过大压伤较软的基材表面，比如铝合金或者塑料材质的连接件表面。设计建模时，需要先确定内六角卡口的基准中心，所有外圆、孔位的轮廓都以这个中心为定位基准，保证装配时的同轴度误差控制在0.05mm以内，避免安装后出现偏心，导致连接件受力不均。盘面的多孔结构采用均匀环形排布，相邻孔之间的筋位厚度不小于1.5mm，保证零件整体的结构强度，在承受额定锁紧力时不会出现筋位断裂或者变形的情况。

　　实际选型使用时，要注意卡口的受力面方向，需要和螺栓拧紧或者轴转动的受力方向匹配，让卡口的直面承受切向力，而不是让孔位的边缘受力，否则长期使用容易出现孔位崩边的问题。如果用在有腐蚀或者高温的工况下，还可以根据需求更换对应的材质，比如不锈钢、铜合金或者工程塑料，建模时只需要调整材质对应的物理参数，不需要改动整体结构尺寸就能适配不同的使用环境。这类结构也常作为机械建模入门的练习案例，能帮助初学者掌握草图约束、拉伸切除、倒角等基础建模命令的使用，理解装配间隙、受力均匀性这些实际工程中的设计要点。
