双月牙槽异形连接片结构设计

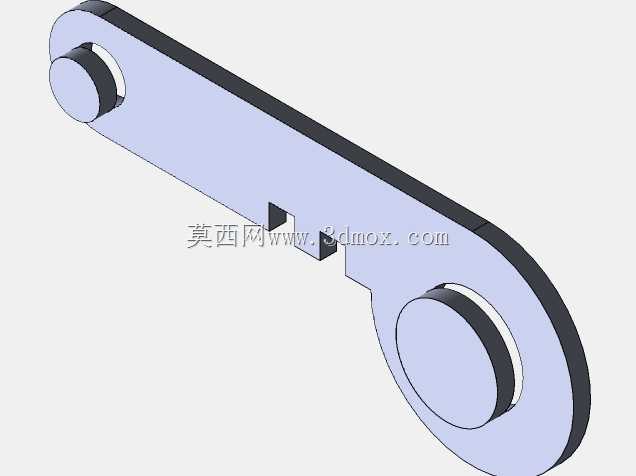

　　这类带双月牙槽的异形片状零件，常应用在小型机电设备的连杆传动副、便携消费电子的内部卡扣连接位、手动工具的快拆调节组件中，作为中间传力或定位限位的结构件使用。零件整体采用扁平长条加一端圆弧的轮廓设计，主体厚度均匀，适合采用钣金冲压、线切割或者3D打印工艺快速制作，在小批量试制阶段，也可直接通过数控铣削加工整块板材得到成品。

　　设计时首先要明确两端月牙槽的功能定位，两个内凹的月牙槽分别对应不同的配合轴径，槽口的圆弧半径需要与配合件的外圆尺寸保持IT8级左右的公差配合，既保证装配时能顺利卡入，又避免间隙过大导致传动过程中出现晃动异响。零件主体的长条段宽度需要根据实际承受的拉压载荷计算，常规工况下如果传递的扭矩不超过5N·m，采用2mm厚度的冷轧钢板即可满足强度要求，若用于有腐蚀风险的户外场景，可更换为304不锈钢材质，厚度可适当调整至1.5mm以平衡重量与强度。

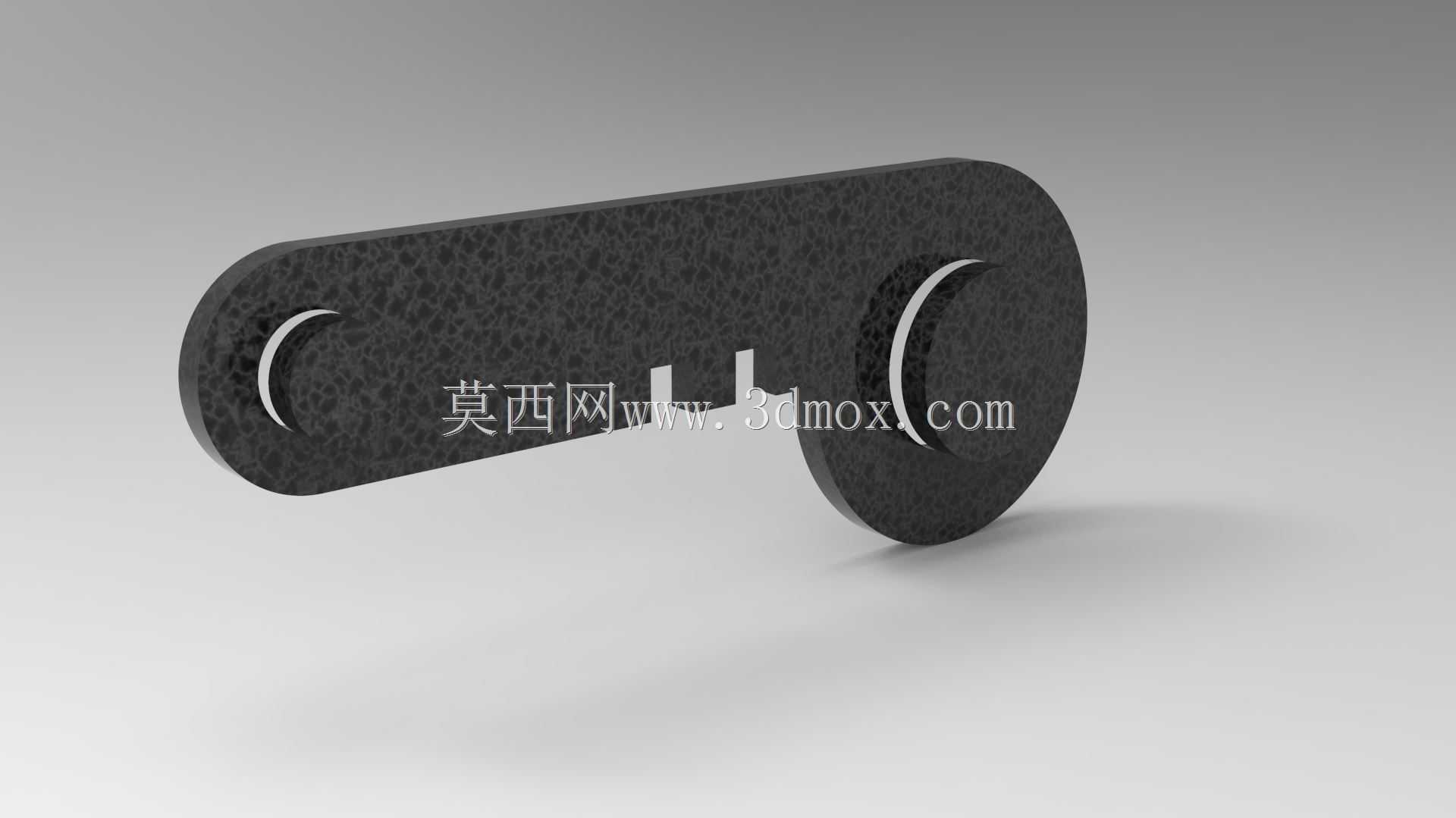

　　安装边界上，零件的总长度需要匹配两个配合点位的中心距，圆弧端的外圆直径要大于月牙槽的直径，保证槽边有足够的壁厚承受剪切力，避免受力时槽口出现崩裂变形。长条段的侧边做了微小的圆角过渡，去除冲压或铣削产生的锐边毛刺，防止装配时划伤操作人员或者损坏相邻的线缆、塑胶外壳等部件。零件表面的纹理处理可根据使用场景选择，外露的装饰性部位可做喷砂氧化或者皮纹处理，内部传动部位则保留加工原色或者做发黑防锈处理即可。

　　在实际装配场景中，这类零件不需要额外的紧固件辅助，依靠月牙槽的卡合结构就能实现快速拆装，在需要频繁更换调节档位的小型设备中，能大幅减少装配和维护的操作步骤，相比传统的螺丝固定连接，拆装效率可提升60%以上。设计过程中需要注意两个月牙槽的相对位置精度，中心距的公差要控制在±0.1mm以内，否则会出现装配卡滞或者两个配合点位受力不均的问题，长期交变载荷下容易在槽口位置产生应力集中，导致零件疲劳断裂。
