带凸台定位的异形连接基座结构设计

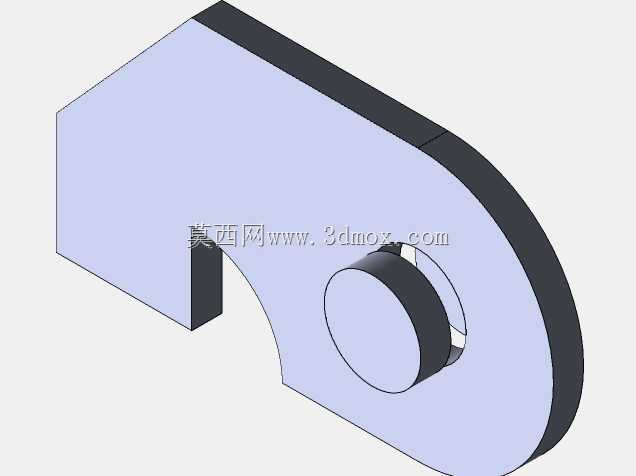

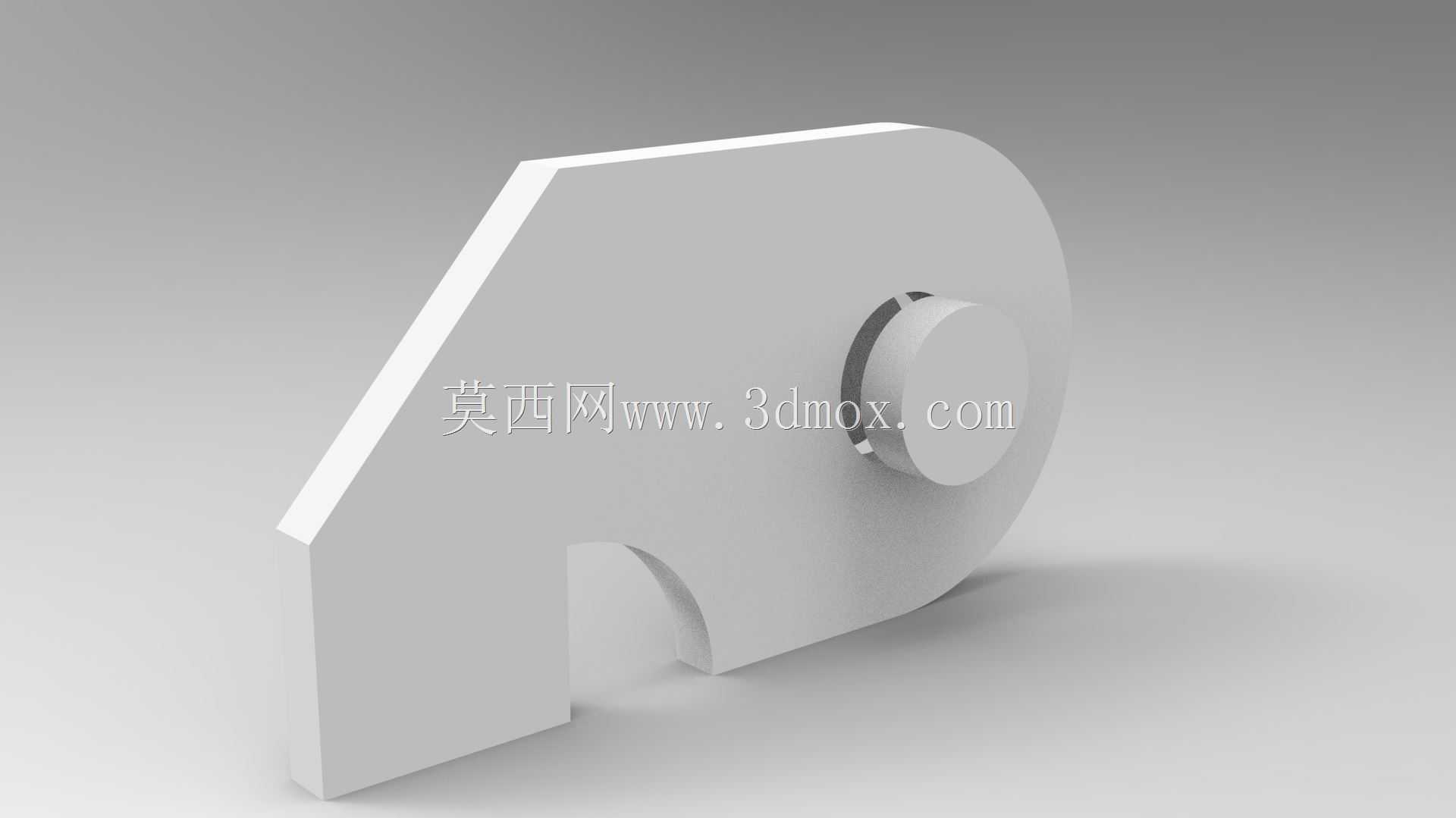

　　这类带单侧凸台的异形基座，常应用在小型工装夹具的定位模块、非标自动化设备的侧边安装座场景中，核心作用是为相邻的转动件、检测元件提供稳定的安装基准，同时通过自身异形轮廓避让周边运动部件，避免设备运行过程中出现结构干涉。从结构设计逻辑来看，主体采用一侧直边斜切、另一侧圆弧过渡的轮廓，直边部分可贴合设备型材的安装面做定位，圆弧侧则适配周边回转类零件的运动包络，不会额外占用设备内部的紧凑安装空间。侧面伸出的圆柱凸台为核心定位特征，凸台外径与配套转动件的内孔采用基孔制间隙配合，装配时可直接将配套零件套入凸台完成径向定位，无需额外加装定位销，能减少装配环节的调整工作量。凸台根部做了小尺寸圆角过渡，可避免应力集中，在设备长期承受交变载荷的工况下，

　　降低凸台根部断裂的风险。主体下部开设的半圆缺口为避让槽，主要用于穿过设备内部的布线、气管或者小型传动轴，无需在基座周边额外预留走线空间，进一步压缩整体安装边界。从安装边界来看，该基座的直边安装面预留了对应的沉头孔位，可直接通过内六角螺丝固定在铝型材或钢板安装面上，安装时凸台的轴向垂直度可控制在0.02mm以内，满足普通工装的定位精度要求。设计过程中优先考虑了加工工艺性，主体的平面、圆弧面均可通过三轴铣床一次装夹完成加工，凸台部分可直接在同一工序中铣削成型，无需二次装夹找正，能有效降低加工成本与加工周期。这类结构也可作为机械设计初学者的基础练习案例，通过建模过程可熟悉异形轮廓的草图绘制、凸台拉伸、圆角过渡等基础特征的操作逻辑，

　　同时理解安装避让、应力集中规避、装配定位等实际工程设计中的核心要点，避免建模过程中只关注外观而忽略实际加工、装配的可行性。在实际选型应用时，可根据配套零件的安装尺寸调整凸台的直径与伸出长度，也可根据安装空间的大小调整主体轮廓的尺寸，适配不同的非标设备安装需求，整体结构简单可靠，没有冗余的设计特征，符合小型机械结构件的设计原则。
