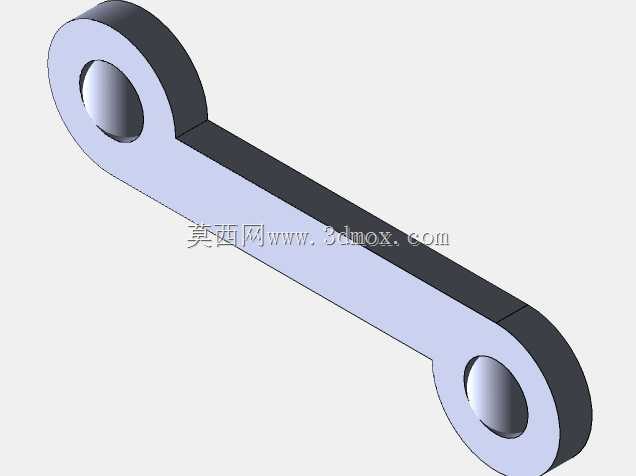

这类双圆头长杆构件在小型传动机构、手动工装夹具、简易连杆联动场景中十分常见,很多入门结构设计练习都会从这类基础构件入手,看似造型简单,实则藏着不少机械设计的基础逻辑。从实际使用场景来看,这类构件常作为传动链路里的中间传力件,两端的圆孔用来装配销轴,分别连接主动端和从动端,把一端的摆动或者直线位移传递到另一端,在小型手动压合工装、简易门锁联动结构、轻工设备的连杆触发机构里都能看到同结构原理的零件。
做这个构件的建模练习时,首先要明确两端安装位的同轴度要求——两个圆孔的中心距直接决定传动行程的精度,要是中心距偏差超过0.1mm,装配后很容易出现卡滞、传动间隙过大的问题。两端的圆盘结构不是随便做的加厚,一方面是为了增加销轴安装位的接触面积,降低单位面积的承压,避免长期往复运动后孔位出现磨损变形;另一方面圆盘的外径要匹配配套的销轴挡圈或者连杆端的安装槽尺寸,要是外径做小了,运动过程中很容易从安装槽里滑脱,外径过大又会和周边的构件发生运动干涉。
杆身的截面选择矩形而非圆形,是考虑到这类小载荷连杆不需要做回转运动,矩形截面的抗弯性能在传力方向上更有优势,同等截面积下能承受更大的侧向弯矩,不会在传力过程中出现杆身弯曲变形。建模的时候要注意杆身和两端圆盘的过渡位置,不能直接做直角衔接,直角位置在受力时会出现明显的应力集中,反复受交变载荷的话很容易在过渡位置出现断裂,所以要做合适的圆角过渡,圆角半径不能太小,不然起不到分散应力的作用,也不能太大,不然会增加不必要的结构重量,还可能挤占周边零件的安装空间。

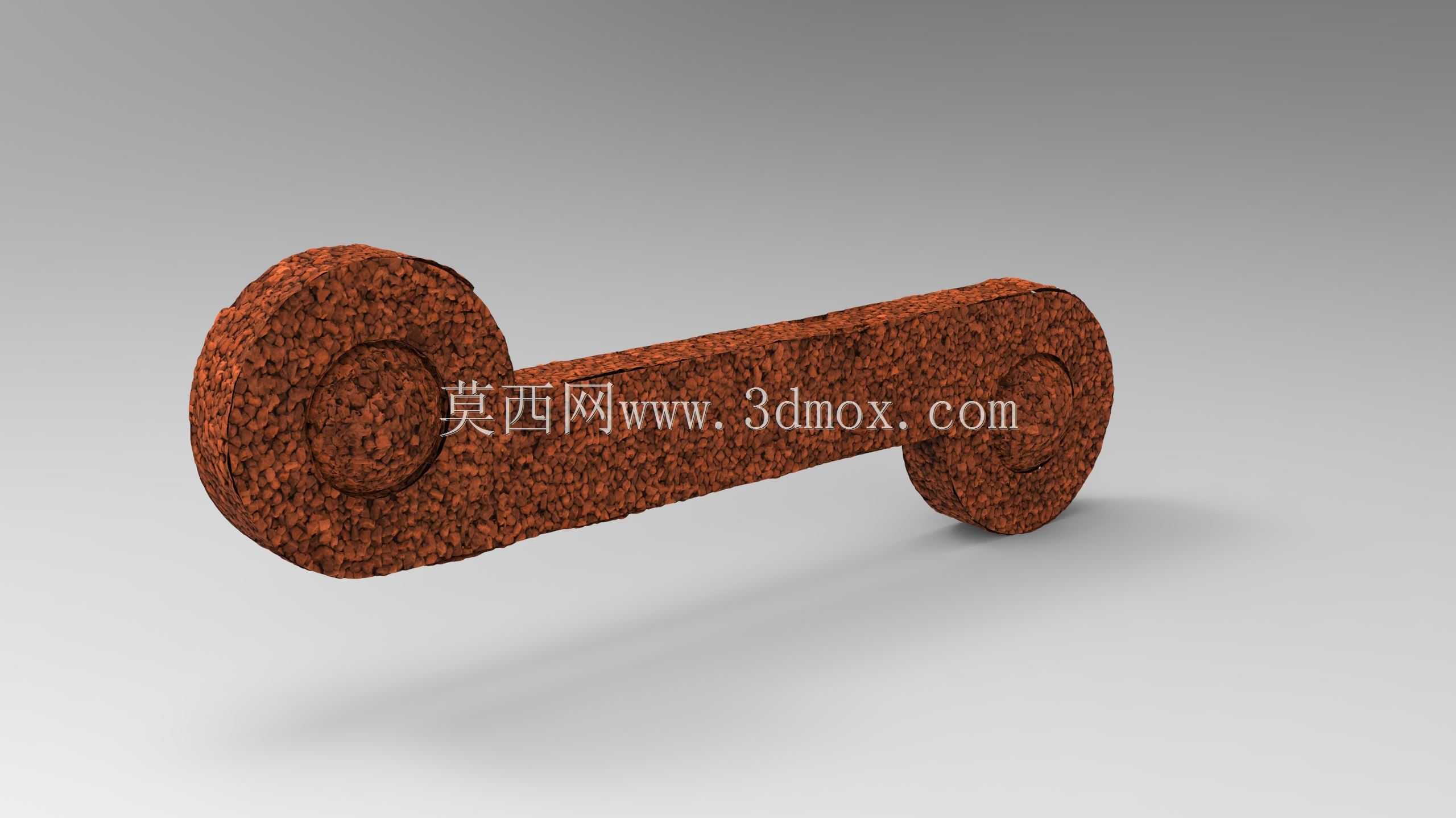

从安装边界来看,这类零件的厚度要匹配安装位的槽宽,预留0.05到0.1mm的间隙保证运动顺畅,两端圆孔的尺寸要和选配的销轴做基孔制配合,间隙控制在0.02到0.04mm之间,既能保证转动灵活,又不会因为间隙过大产生传动冲击。做练习的时候可以顺便模拟一下构件的运动行程,校验整个运动过程中杆身会不会和周边的固定结构发生碰撞,这也是结构设计里最基础的干涉检查环节,很多新手做建模只关注零件本身的造型,忽略装配后的运动边界,最后做出来的零件装上去根本动不了,这类基础练习刚好能帮新人建立装配和运动校验的设计思维。表面做锈蚀质感的渲染,也是为了模拟零件长期使用后的磨损状态,提醒设计时要考虑材料的防锈处理,比如选用45号钢做表面发蓝处理,或者直接用不锈钢材质,在潮湿工况下使用的话还要考虑表面做防腐涂层,延长零件的使用寿命。
