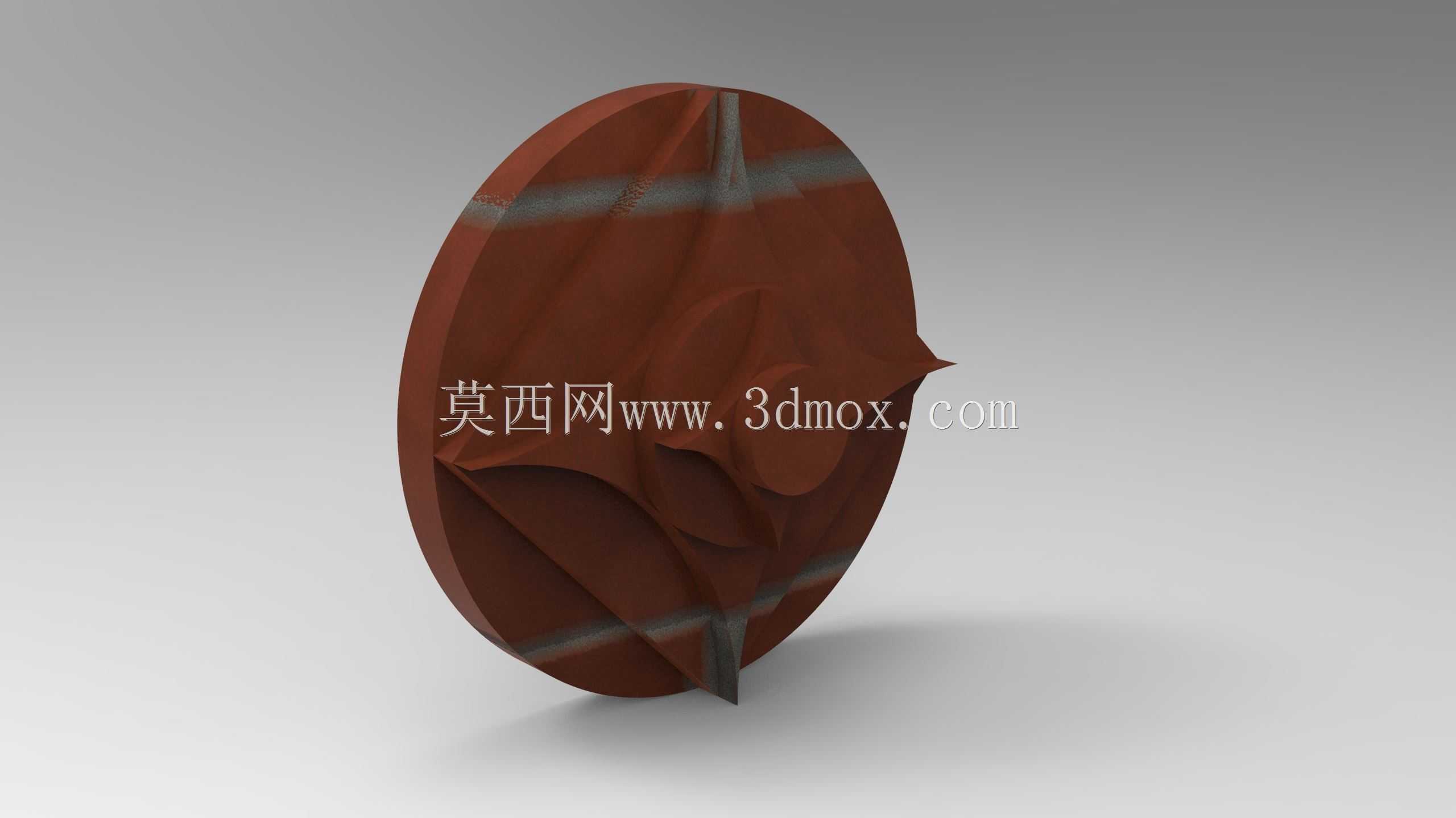

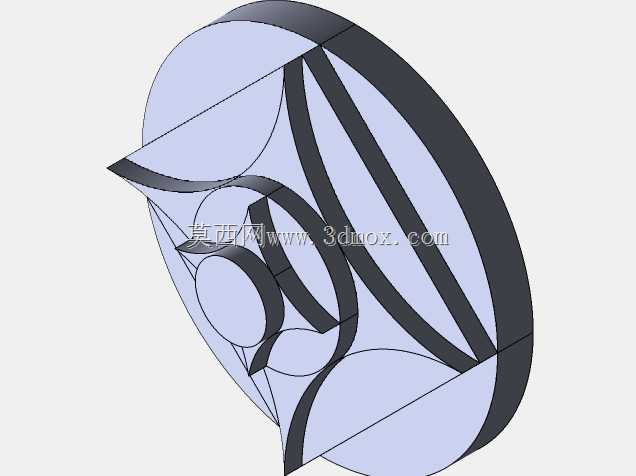

褶皱曲面异形圆盘结构练习建模作品

　　本次建模的异形圆盘结构，核心围绕不规则褶皱曲面的成型逻辑展开，适合作为三维建模入门阶段的曲面构造练习载体。从实际应用场景来看，这类带不规则起伏的薄壳圆盘结构，可拓展应用于通讯设备的装饰端盖、小型手持设备的防滑握持面、文创产品的造型基座等场景，在不额外增加装配零件的前提下，通过曲面本身的起伏提升接触面摩擦力，同时兼顾外观辨识度。设计思路上没有采用常规的回转体拉伸成型路径，而是先绘制基础圆形轮廓边界，再通过多组控制点调整曲面的褶皱起伏幅度，每一处凸起与凹陷的过渡都做了G2连续处理，避免曲面出现硬棱边，既保证外观的流畅感，也能在后续如果做3D打印验证时，减少支撑结构的添加量，降低打印后打磨的工作量。从结构特性来看，整体为薄壳类结构，

　　基础轮廓直径可根据实际安装场景调整，常规练习状态下控制在80-120mm区间即可，边缘做了0.5mm的圆角过渡，褶皱的最大凸起高度不超过基础盘面15mm，最低凹陷处距离盘面不小于3mm，保证整体结构的壁厚均匀，不会出现局部壁厚过薄导致的强度不足问题。安装边界方面，圆盘底部预留了三个均匀分布的定位凸点，凸点高度2mm，直径3mm，可直接卡入对应安装基座的定位孔内，不需要额外设计紧固件连接结构，适合快拆式的装饰件安装场景。建模过程中需要重点关注曲面褶皱处的曲率变化，避免出现曲面自交、壁厚不均的问题，每调整一组控制点都需要做曲率分析检查，确保曲面过渡顺滑，没有突兀的折角。这类结构的建模练习，能帮助设计者熟练掌握自由曲面的控制点调整技巧、

　　曲面加厚的壁厚控制逻辑，以及安装定位结构的简化设计思路，为后续做复杂外观曲面的产品建模打下基础。在实际落地生产时，如果采用注塑工艺，需要将褶皱的拔模角度控制在1.5度以上，避免脱模时出现粘模问题；如果采用钣金冲压工艺，则需要调整褶皱的起伏深度，控制在板材厚度的8倍以内，防止冲压过程中出现板材开裂的情况。
