带顶部卡扣结构的中空橡胶缓冲连接件

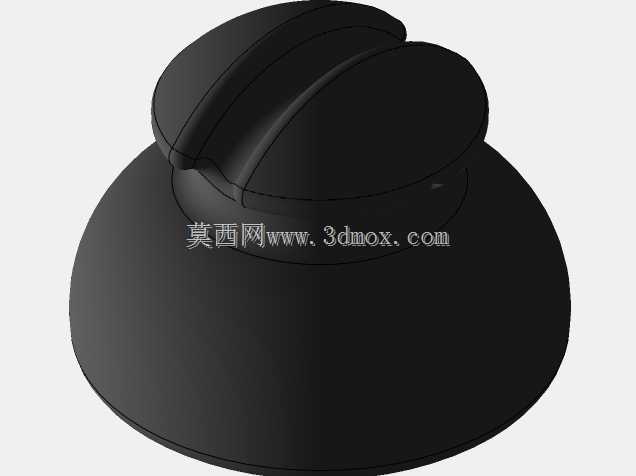

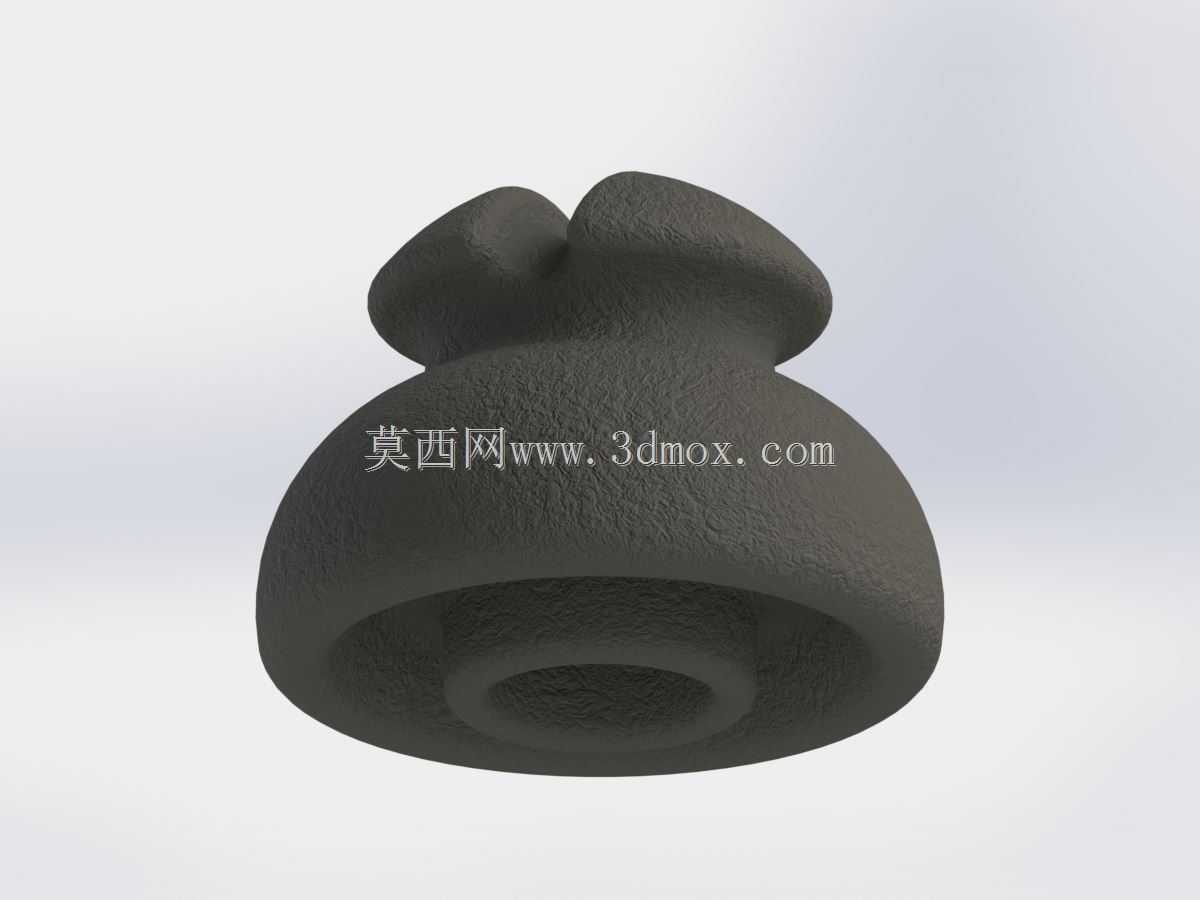

　　这款带顶部卡扣的中空橡胶缓冲件，在通讯终端的内部走线固定场景中应用十分普遍，日常做通讯类产品结构设计时，这类小零件往往是容易被忽略但直接影响整机装配可靠性的细节。从结构功能来看，底部的环形中空腔体是核心的安装定位区域，设计时预留的内孔尺寸刚好匹配通讯设备内部常用的3mm直径固定柱，装配时可以直接按压套入，依靠橡胶自身的弹性形变抱紧固定柱，不需要额外的螺丝或者粘接工序，能有效减少整机装配的工序数量，提升产线组装效率。顶部的对称凸起卡扣结构，是专门为固定细径通讯线材设计的，两个凸起之间预留的卡线槽宽度控制在1.8mm，刚好可以卡入常用的射频同轴线或者信号传输线，避免设备在运输或者使用过程中出现线材移位、拉扯焊点的问题，能大幅降低线材松脱导致的信号故障概率。

　　从设计思路上来说，整个零件的外形做了圆弧过渡处理，没有尖锐的棱角，一方面是橡胶件脱模生产的需求，避免尖角位置出现填充不满、毛边难以处理的问题，另一方面也能防止装配过程中尖锐边缘刮伤线材的绝缘层，造成短路隐患。整体的高度控制在8mm左右，最大外径为12mm，安装时只需要在PCB板或者设备内壳上预留直径12mm的圆形安装空间即可，不会占用过多的内部布局空间，非常适合现在轻薄化通讯终端的紧凑布局需求。零件的壁厚做了均匀化处理，整体壁厚保持在2mm，既可以保证卡扣位置有足够的夹持力，不会因为线材的拉扯出现变形松脱，也能让缓冲件自身具备合适的弹性，在设备受到跌落、振动冲击时，吸收一部分传递到线材和固定柱位置的冲击力，避免硬接触导致的零件开裂或者焊点脱落。

　　建模过程中需要重点关注几个曲面过渡的位置，顶部卡扣和主体圆盘的衔接处做了R1.5的圆角处理，这个位置是应力集中的高发区域，如果圆角过小，橡胶件反复开合卡扣的时候很容易出现撕裂的问题，圆角过大又会导致卡扣的有效夹持深度不足，固定线材的力度不够。底部中空腔体的入口位置做了0.3mm的倒角导向，方便装配的时候快速对准固定柱，减少产线员工的对位时间，降低装配不良率。整个零件的外表面做了细微的磨砂纹理处理，一方面是提升橡胶件的握持手感，方便装配时拿取按压，另一方面也能减少零件和周边其他元器件接触时产生的异响，提升整机的使用质感。在做结构验证的时候，需要重点测试卡扣位置的反复开合寿命，以及整体的抗拉伸强度，确保经过上千次的线材拆装之后，卡扣依然能保持足够的夹持力，不会出现永久变形导致的固定失效问题。
