木质拼接组合结构练习构件设计

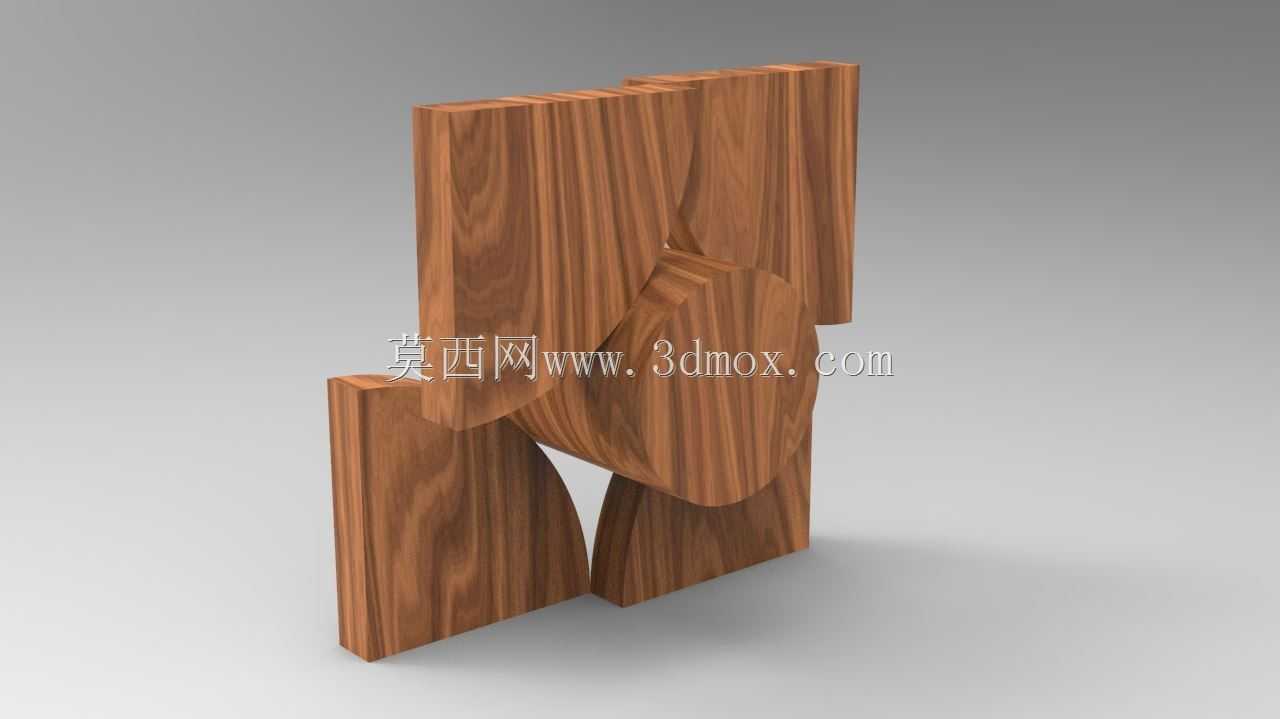

　　这款木质拼接构件的设计，最初是面向结构装配逻辑训练开发的练习件，在日常的结构设计入门训练、木工装配实操教学场景中都能用到，能帮助初学者快速理解凹凸配合的定位逻辑、多零件拼接的公差匹配要点。从实际功能来看，该构件没有承载复杂的动力传输或载荷支撑需求，核心作用是通过多块实木零件的凹凸咬合，完成一个具备立体视觉效果的组合造型，可作为结构设计入门阶段的装配练习载体，也能作为小型工艺摆件的结构原型使用。

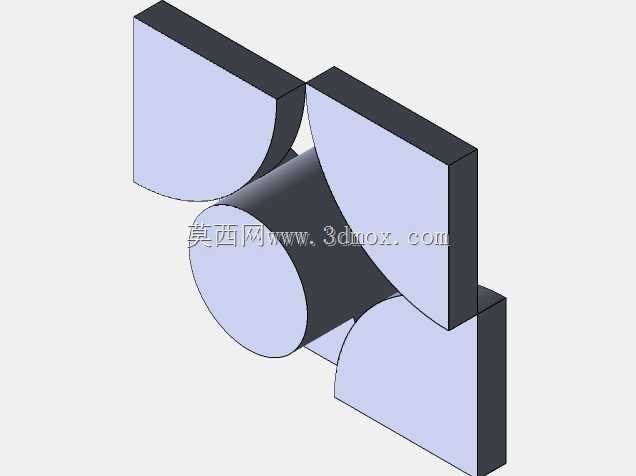

　　设计过程中没有采用复杂的金属连接件或胶粘结构，完全依靠零件自身的型面配合实现拼接固定，每个零件的配合面都做了适配木质材料加工特性的公差预留，考虑到实木切割加工的刃具损耗余量，配合面的拔模斜度控制在1.2度，既不会出现装配后松动脱落的问题，也不会因为过盈量过大导致装配时木质零件边缘崩裂。整体造型采用了方正块体与圆弧曲面结合的设计思路，外围零件以规整的矩形块为基础，在对应位置开出与中心弧形零件匹配的弧形凹槽，中心零件则设计为带圆柱弧面的块体，嵌入外围零件的凹槽后，能从X、Y两个方向形成限位，不需要额外的固定件就能保持整体结构的稳定。

　　从安装边界来看，整个组合构件装配完成后，整体外轮廓为规整的矩形块，最大外廓尺寸控制在120mm×100mm×80mm范围内，所有零件的边缘都做了R1.5mm的圆角处理，避免木质零件锐边划伤操作人员，也能减少加工过程中边缘崩缺的概率。每个单独零件的壁厚最小处不小于8mm，满足实木切割加工的最小壁厚要求，不会出现加工时零件断裂的问题。在实际建模过程中，所有配合面的曲率都做了连续相切处理，避免出现加工时的刀路顿挫，保证切割后的型面光滑度，不需要额外的大量打磨工序就能完成装配。这类拼接结构的设计逻辑，也可以延伸到小型木质工艺品、模块化木质置物组件的开发中，通过调整配合面的尺寸和造型，就能衍生出不同视觉效果的拼接组合结构，对于刚接触三维建模的从业者来说，这类练习能快速掌握型面配合、公差预留、装配约束的核心要点，避免后续做工业产品结构设计时出现配合干涉、公差不合理的问题。
