牛顿碰撞球U型摆演示教具结构设计

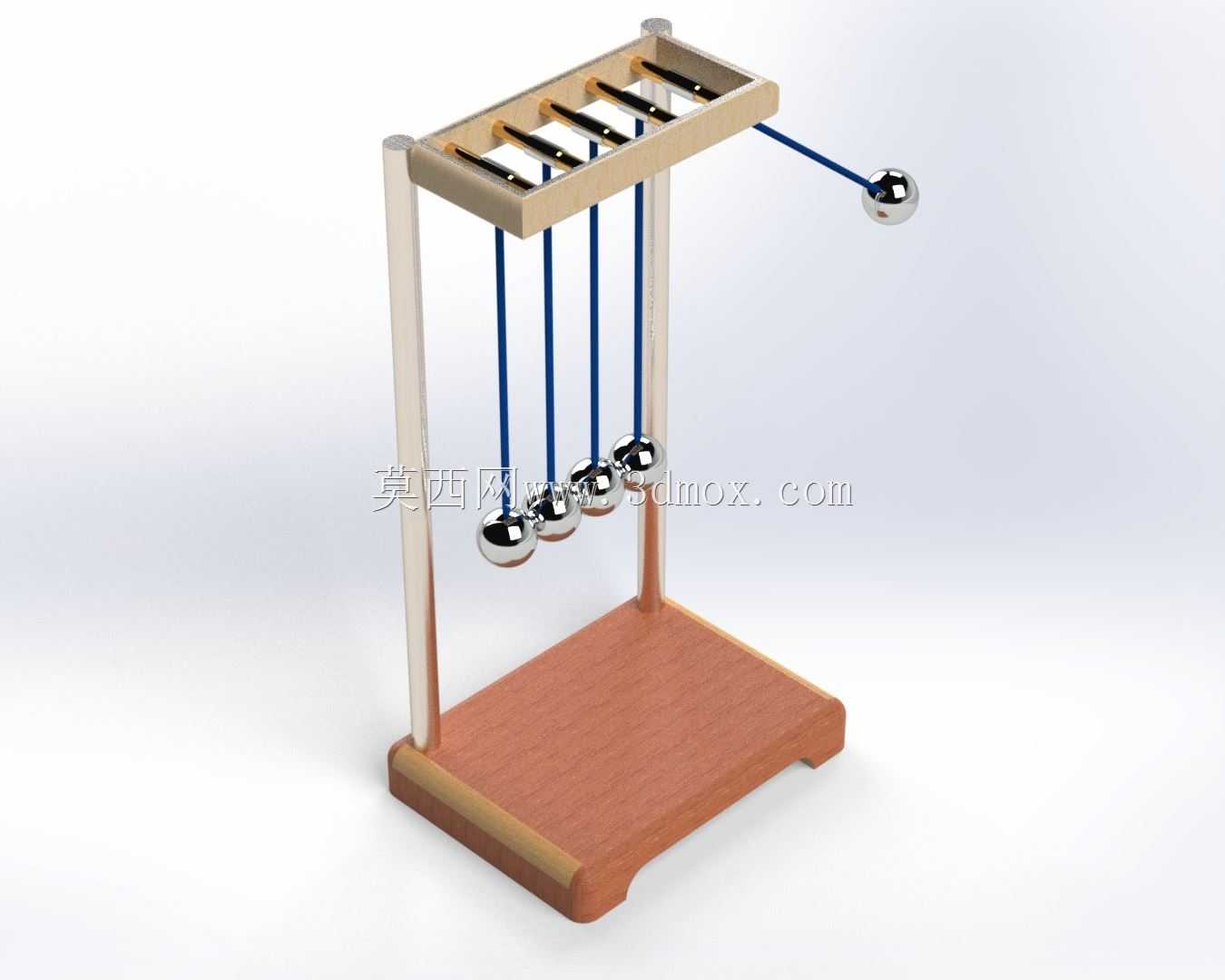

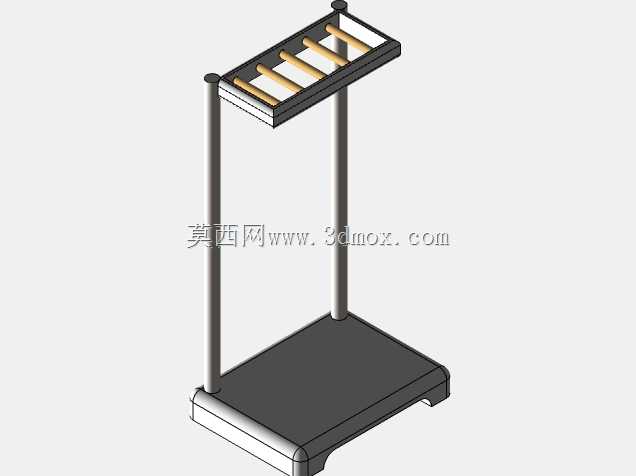

　　这款碰撞摆结构核心用于基础力学现象演示，常见于中学物理实验室、科普展厅的互动展项，也可作为理工科入门力学课程的具象化演示载体，帮观察者直观理解弹性碰撞下的动量传递与能量守恒规律。整套结构采用框架式支撑布局，底部为带圆角收边的矩形承托底座，底座采用密度均匀的实木类材质加工，边缘做倒圆角处理避免磕碰，整体重心落在底座几何中心范围内，摆球摆动过程中不会出现倾覆问题，底座上表面预留立柱安装定位槽，两根竖直支撑柱垂直固定在底座前后两端的定位位上，柱体与底座采用过盈配合加侧向顶丝固定，无需额外粘接即可保证支撑刚度。顶部横梁架设在两根立柱顶端，横梁上沿摆球排布方向等距加工五组悬挂线槽，每组线槽对应一根悬挂吊线，吊线采用低延展性的尼龙编织材质，

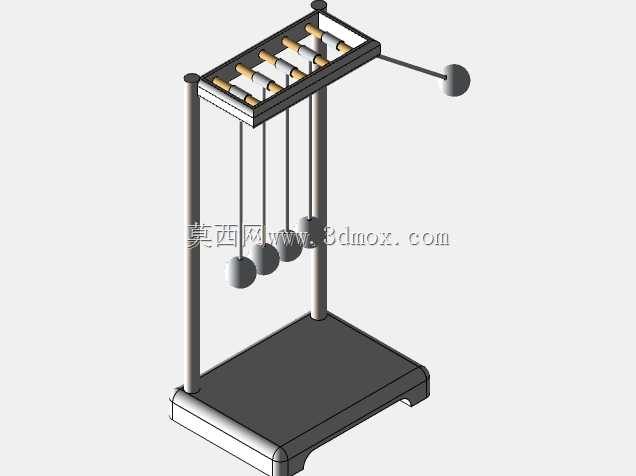

　　下端固定金属摆球，上端卡入横梁线槽后通过调节顶丝锁紧，可单独调整每根吊线的有效长度，保证五个摆球的球心处于同一水平高度，相邻摆球刚好处于相切接触状态，避免初始间隙带来的碰撞能量损耗。摆球采用高密度合金材质加工为标准球形，表面做抛光镀铬处理，降低空气阻力带来的能量损耗，同时保证碰撞接触面为理想点接触状态，最外侧摆球被拉起释放后，碰撞力会沿中间静止摆球依次传递，最终将对应侧的末端摆球弹起，完整演示动量与能量的传递过程。设计过程中重点控制悬挂点的位置精度，五组悬挂线槽的中心距与摆球直径保持一致，吊线悬挂后摆球的摆动轨迹处于同一竖直平面内，避免出现摆球侧向偏移、碰撞错位的问题；立柱与横梁的连接采用可拆卸式榫位结构，方便拆解后更换吊线或摆球，

　　日常维护无需专用工具即可完成拆装。整套结构的安装边界需预留足够的摆动空间，左右两侧需留出至少一个摆球直径的空余距离，避免摆球弹起时触碰周边遮挡物，上方预留吊线调节的操作空间，底座放置面需保持水平，可通过底座底部的可调脚垫微调水平度，保证摆球初始状态下自然垂直接触，无额外侧向应力。结构设计时还考虑了长期使用的损耗问题，吊线与摆球的连接位置采用嵌入式压合固定，避免反复摆动过程中吊线脱落，横梁线槽内加设橡胶缓冲垫，降低吊线反复拉扯带来的磨损，金属摆球的碰撞面做硬化处理，长期碰撞后不会出现凹坑变形，保证碰撞传递的精度稳定。
