手动绞肉机结构三维设计作品

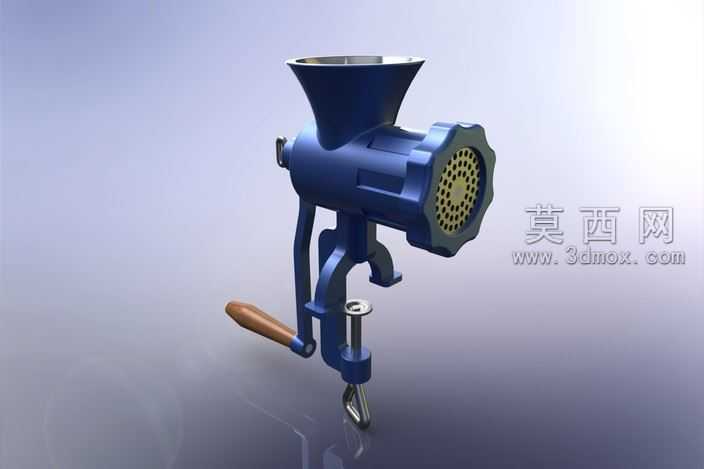

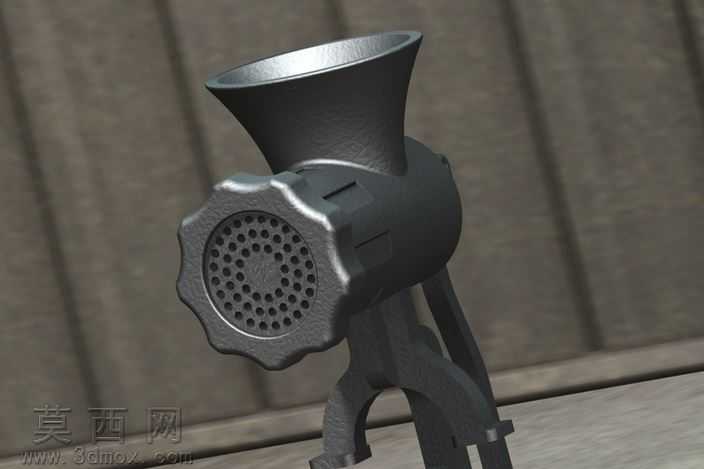

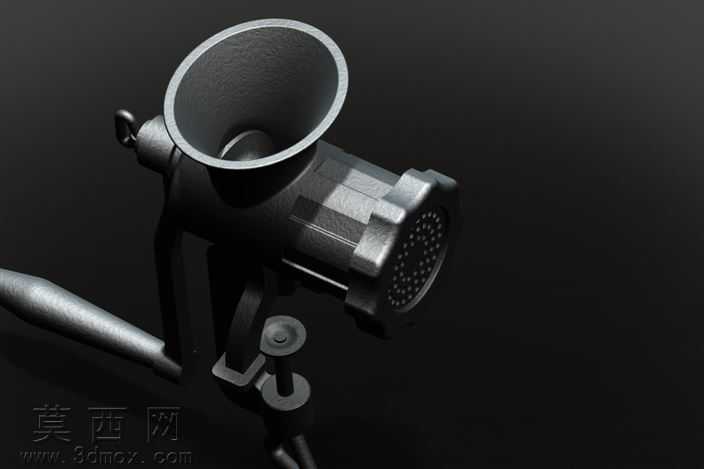

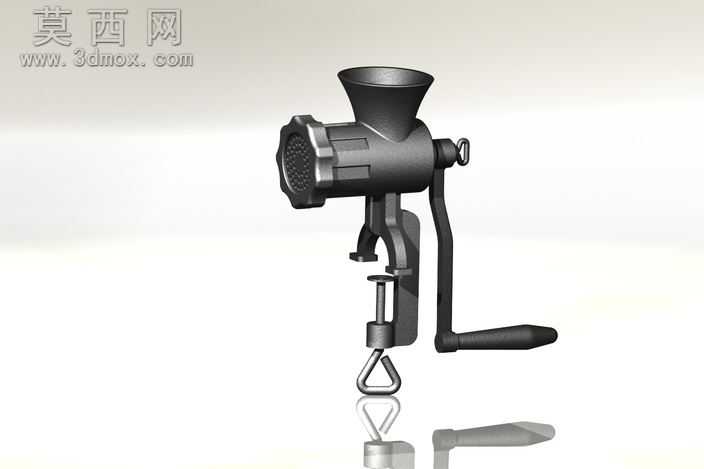

本作品为手动绞肉机的三维数字化设计成果，整体建模过程严格遵循实物测绘的尺寸比例，在主流三维建模软件中完成全参数化结构搭建，首先通过草图绘制勾勒出进料斗、绞肉腔体、螺旋输送轴、出料孔板、手摇曲柄、固定夹座六大核心部件的二维轮廓，再通过拉伸、旋转、扫描、布尔运算等特征操作生成各零件的实体模型，每一处结构细节都做了还原：进料斗采用上宽下窄的锥台造型，边缘做了圆滑过渡处理避免食材卡滞；绞肉腔体为中空筒状结构，内壁预留了螺旋轴的装配间隙，侧壁设置了定位销孔用于和固定夹座锁紧；螺旋输送轴的螺旋叶片做了等距变径设计，推送端叶片间距更大适配进料，挤压端叶片收窄提升碎肉压力；出料孔板均匀排布了上百个圆形挤出孔，边缘做了卡扣结构和腔体快速装配；手摇曲柄做了符合人体工学的弯折角度，握持端做了防滑纹理处理；固定夹座带有可调节锁紧螺杆，能够适配不同厚度的桌面完成设备固定。材质渲染阶段针对不同部件做了差异化材质赋予：所有金属结构件采用哑光铸铁材质，调整了金属粗糙度、反射率参数还原铸铁件的磨砂质感，锁紧螺杆、曲柄转轴等活动部件做了轻微的镀锌亮面材质区分，进料斗内壁做了食品级抛光金属的高反光效果，整体场景采用暗调三点布光，主光源从侧上方打亮设备主体，辅光源补全暗部细节避免结构死黑，背景采用纯黑渐变突出设备本身的金属质感，渲染输出的效果图完整呈现了手动绞肉机的结构比例与材质特征。设计过程中充分考虑了手动厨具的使用场景，所有活动部件都预留了合理的装配公差，既保证结构转动顺畅无卡顿，也避免间隙过大导致的食材渗漏问题，整体结构拆解后可支持装配动画、运动仿真的后续制作，能够作为厨具产品结构演示、机械基础教学、五金产品设计参考的数字化素材使用。
