双铰接式机械操作手柄结构设计

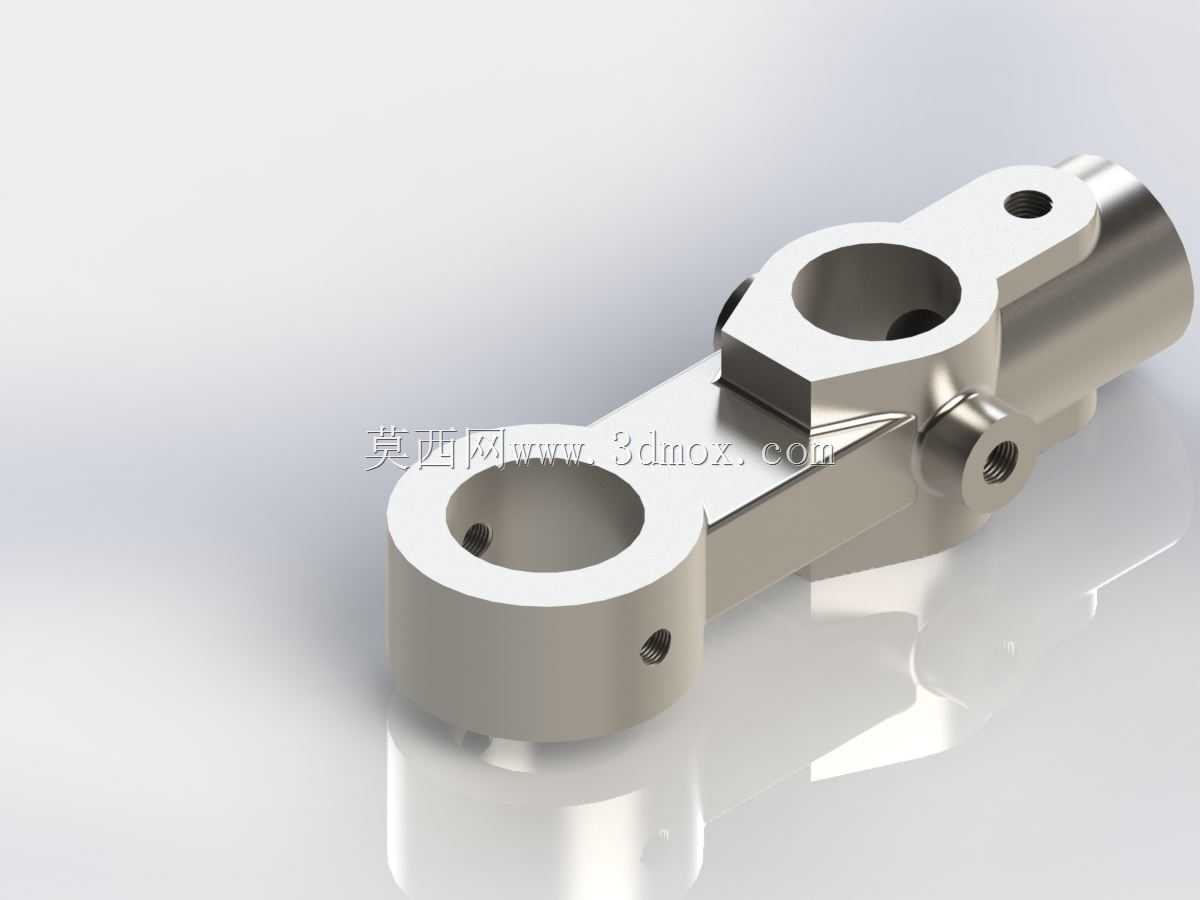

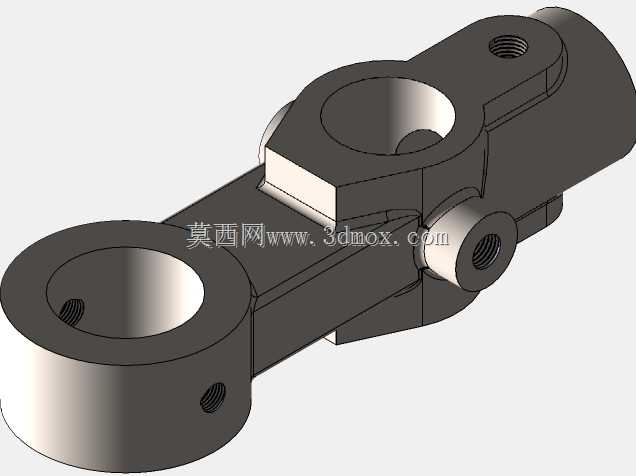

　　这类双铰接式操作手柄，多应用在需要多自由度力矩传递的手动操作机构中，常见于工业设备的档位切换、工装夹具的锁紧调节、小型机床的进给操控、输送线的手动换向单元等场景，区别于单轴固定手柄，它能通过两个铰接孔的配合，适配非同轴的传动路径，在操作时抵消部分安装偏差带来的卡滞问题。从结构设计逻辑来看，主体采用一体化锻坯加工成型，两个带通孔的铰接座通过中间的连接臂连为一体，其中一端的铰接座外侧延伸出圆柱握持段，握持段端面加工有内螺纹孔，用于加装防滑握套或者外接操作延长杆，满足不同操作力矩的需求。两个铰接孔的同轴度公差控制在0.02mm以内，孔壁预留有油槽结构，可定期加注润滑脂降低铰接销轴的磨损，连接臂与铰接座的过渡位置采用R角圆弧过渡，

　　避免应力集中导致的受力断裂，毕竟这类操作件在使用中经常承受瞬时的扳动力，应力集中位置很容易在反复载荷下出现疲劳裂纹。安装边界方面，两个铰接孔的中心距是核心安装尺寸，适配对应直径的铰接销轴，握持段的外径符合人手握持的人机工程尺寸，单手握持施力时不会出现硌手的问题，侧面的径向螺纹孔用于安装紧定螺钉，锁定铰接销轴的轴向位置，防止设备运行过程中销轴窜动脱落。设计时特意将两个铰接座的端面做了铣平处理，安装时可以和配套的连杆端面紧密贴合，减少传动间隙，避免操作时出现空行程。这类零件的加工流程一般是先锻造成型毛坯，经过正火处理改善内部金相组织，之后通过数控铣床完成外形轮廓、铰接孔、螺纹孔的加工，最后做表面氧化处理提升防锈能力，

　　整体结构没有复杂的曲面特征，加工工艺性好，适合批量生产，在手动操作类机械结构中属于通用性较强的传动操作零件，能适配多种需要手动扳动、角度调节的机构场景，替换时只需核对铰接孔直径、中心距以及握持段长度即可完成适配，不需要额外做定制化修改。
