带安装底座的铸钢涡轮箱体结构设计

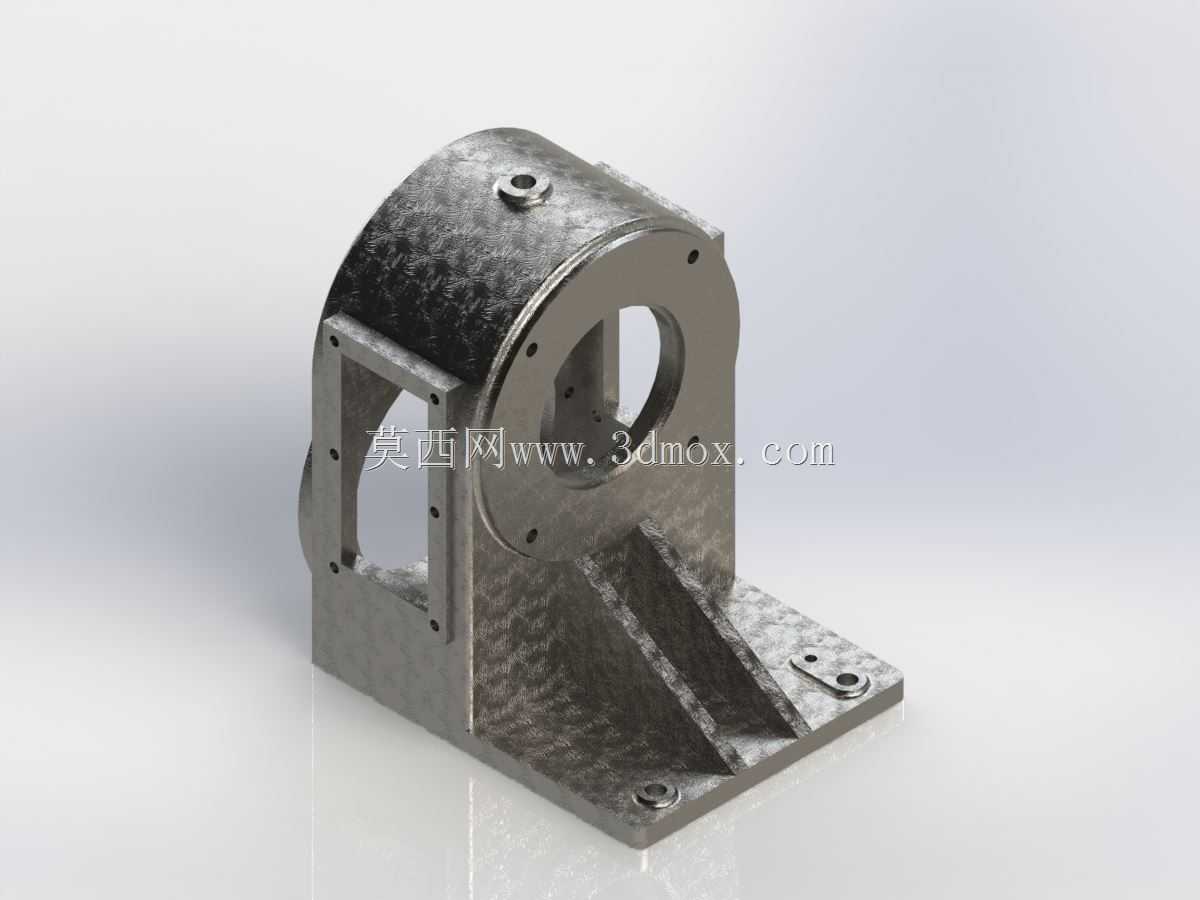

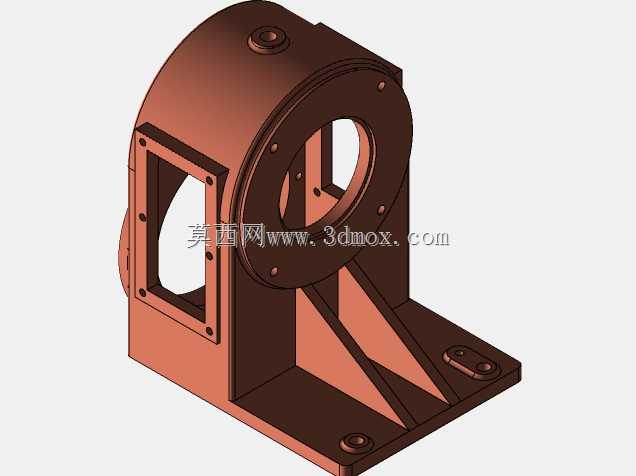

　　该壳体结构为小型涡轮传动装置的核心承载构件，主要应用于中小功率减速传动场景，常见于轻工输送设备、小型自动化生产线的动力传递单元，也可作为教学实训中机械结构设计练习的典型壳体类零件参考。从结构功能来看，上部半圆弧腔体用于容纳涡轮与蜗杆的啮合传动副，腔体侧壁的同轴通孔为轴承安装位，用于支撑涡轮轴的回转运动，孔位周边均匀分布的螺纹孔用于安装轴承端盖，实现轴承的轴向定位与密封，防止传动过程中润滑油泄漏同时阻挡外界粉尘进入啮合腔。下部带加强筋的安装底座是整个部件的固定基础，底座上开设的两个长圆形安装孔可适配一定范围内的安装位置偏差，降低现场安装时的对位精度要求，底座与上部腔体之间设置的三角形加强筋，能够有效提升壳体整体刚性，

　　抵消涡轮蜗杆啮合时产生的径向力与倾覆力矩，避免壳体在长期交变载荷下出现变形或连接部位开裂。设计过程中优先考虑了铸造工艺的可行性，所有转角位置均设置了铸造圆角，避免铸件冷却过程中出现应力集中导致的开裂缺陷，腔体侧壁的方形开窗既可以减轻壳体整体重量，也能在装配过程中方便操作人员观察内部齿轮啮合状态，后期维护时也可通过该窗口检查齿面磨损情况，无需完全拆解壳体。从安装边界来看，该壳体的安装底座平面为主要定位基准，安装时需保证底座平面与设备安装面的贴合度，轴承孔的同轴度公差需控制在合理范围内，避免轴系安装后出现卡滞或偏磨问题，上部腔体的外径尺寸决定了内部可容纳的涡轮最大直径，设计时需根据传动比要求匹配对应规格的齿轮副，

　　同时预留足够的润滑油存储空间，保证传动副的润滑冷却需求。壳体外侧的小凸台螺纹孔用于安装透气塞或者油位检测部件，平衡腔体内部与外界的压力差，避免运转过程中腔体内温度升高导致压力过大，造成密封件失效漏油。整体结构采用一体化铸造成型后再进行关键孔位的机加工，既保证了结构的整体强度，也能控制加工成本，适合小批量生产加工场景。
