六边形腔体式机械基座结构设计

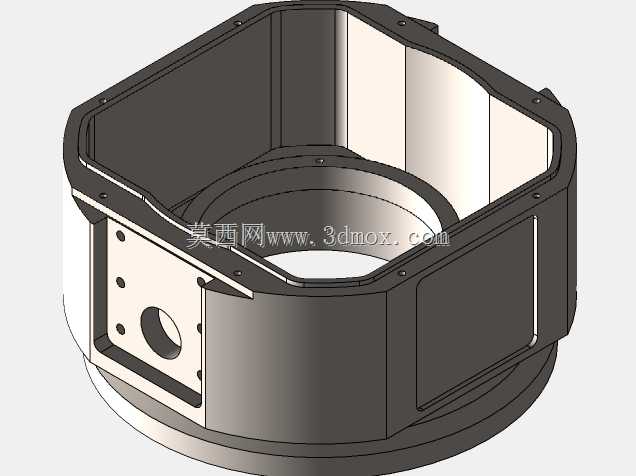

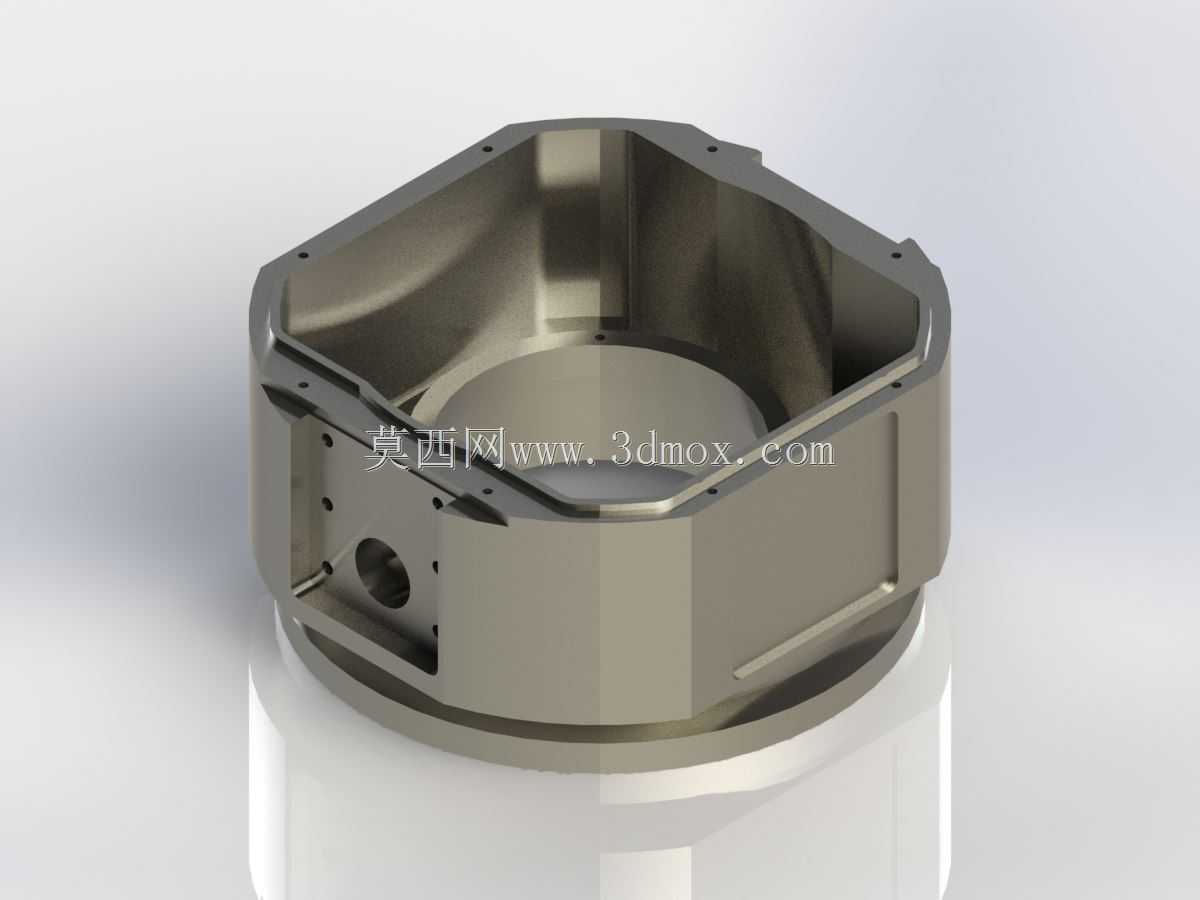

　　这款六边形腔体式基座，在小型精密设备的装配体系中常作为核心承载构件使用，常见于通讯终端模块、小型传感单元的封装固定场景，承担内部核心元件的防护、定位以及外部接口的衔接作用。从结构设计逻辑来看，整体采用外六边形、内圆形的嵌套腔体构型，外侧六边形的平直边可提供多个方向的安装定位基准，相邻边的夹角处预留的安装孔位，可实现多姿态的装配固定，适配不同安装空间的布局需求；内部圆形腔体则是为了适配圆柱形的核心功能元件，圆形内壁的同轴度公差可控制在0.02mm范围内，保证内置元件运转时的对中精度，避免偏心带来的性能损耗。基座侧壁预留的侧向通孔，是为走线、外接气路或信号接头预留的通道，孔位周边做了局部加厚处理，避免接头插拔时产生的应力导致壳体开裂，

　　同时孔口处设计有微小的倒角，方便装配时的接头导入，减少装配对位的时间成本。基座底部的环形凸台是主要的承载定位面，凸台的平面度要求较高，装配时可与安装基板完全贴合，保证整体安装的稳定性，凸台与主体腔体的过渡处采用圆角过渡，避免机加工过程中出现应力集中导致的零件变形，也能减少热处理环节的开裂风险。从安装边界来看，整体外轮廓的最大外接圆直径可根据适配的元件尺寸调整，常规练习版本的尺寸适配直径100mm以内的内置元件，整体高度控制在60mm上下，安装孔的孔距按照六边形的边长等距分布，可兼容标准的模块化安装基板，不需要额外定制转接件即可完成装配。设计过程中优先考虑了机加工的工艺可行性，所有侧壁的厚度保持均匀，避免厚薄不均导致的加工变形，

　　外侧的工艺槽既可以作为装配时的扣手位，也能减少零件的整体重量，同时不降低结构的整体刚性，在满足承载强度要求的前提下，尽可能去除多余的材料，兼顾轻量化与结构稳定性。这类基座的建模练习，核心是训练异形腔体的薄壁结构建模思路，掌握多基准面的孔位阵列方法，以及过渡圆角、工艺倒角的规范化设计，理解结构设计中工艺性与功能性的平衡逻辑，避免出现无法加工、装配干涉的设计问题。
