阶梯式传动连接轴结构设计

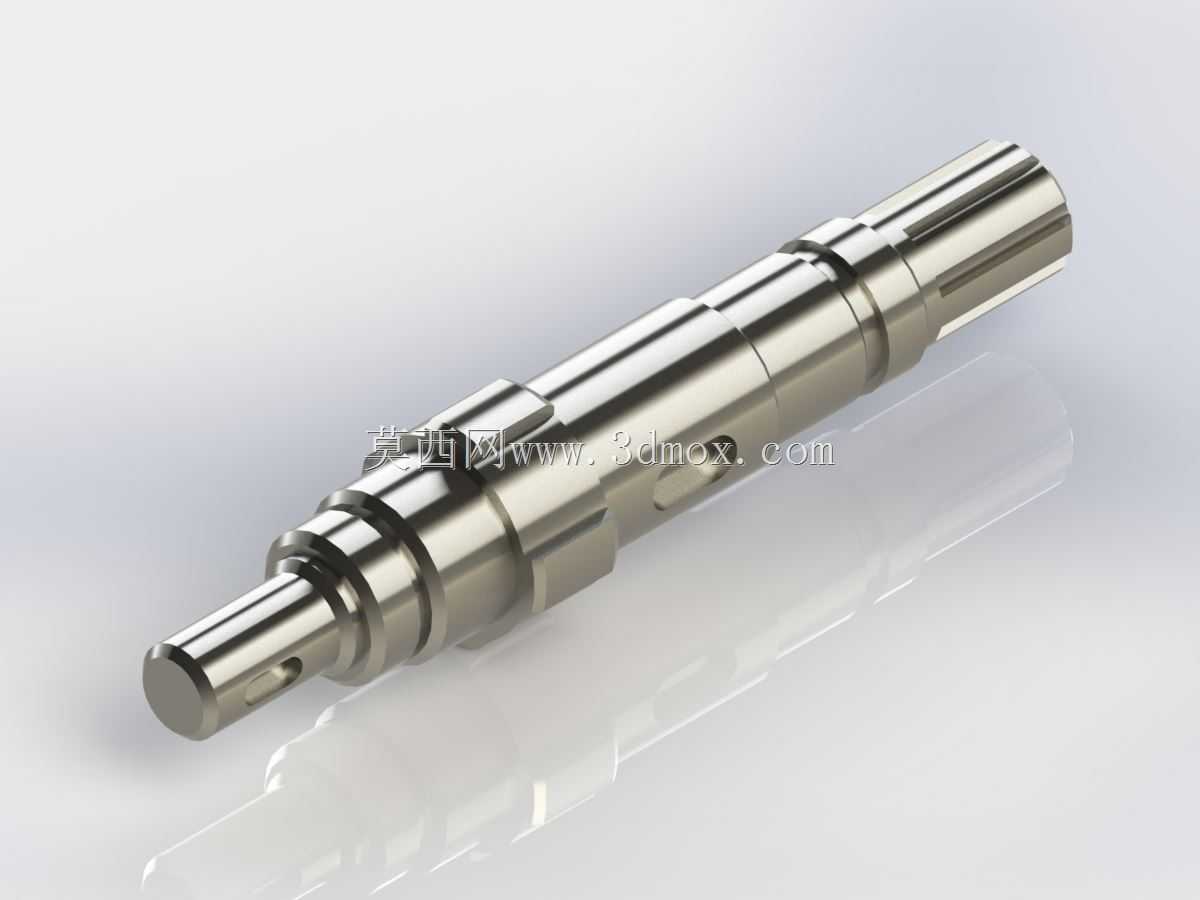

　　这类阶梯轴是传动系统里承担扭矩传递、部件定位的核心基础零件，常见于中小型减速装置、机床进给机构、小型动力输出单元的传动链路中，在整个传动链里，它既要衔接动力输入侧的联轴器或者带轮，也要承载传动路径上的齿轮、轴承等回转零件，把原动机输出的旋转扭矩平稳传递到执行端，同时保证各装配件的同轴度与轴向位置精度，避免回转过程中出现窜动、偏摆带来的振动、磨损问题。从结构设计逻辑来看，整个轴身采用多段阶梯式变径设计，每一段轴径的尺寸差都对应着零件装配的定位台阶，装配时可以直接靠轴肩实现轴承、传动轮的轴向限位，不需要额外加装过多的定位套，既简化了装配流程，也能减少装配累积误差对回转精度的影响。轴端设置的键槽结构，是用来安装平键实现周向固定的，

　　能保证装在轴上的传动件和轴同步回转，避免载荷作用下出现相对转动打滑的情况，键槽的位置和深度都匹配常规标准平键的安装尺寸，适配行业通用的传动件安装接口。轴身的各段表面粗糙度要求有明确区分，和轴承内圈配合的轴段、和传动件轮毂配合的轴段需要更高的加工精度，保证配合面的接触刚度，非配合的轴段则可以适当降低加工要求，平衡加工成本和使用性能。在安装边界上，这类轴的径向尺寸由各段阶梯的最大轴径决定，设计时需要预留足够的装配空间，保证轴承、齿轮等零件可以从轴端顺利套入对应轴段，轴向尺寸则要匹配安装腔体内轴承座之间的跨距，保证装配后轴的两端不会和腔体端盖发生干涉，同时要核算轴的挠度，在额定载荷下轴的最大变形量要控制在允许范围内，

　　避免影响轴承的使用寿命和传动平稳性。设计这类轴的时候，还要考虑轴上零件的固定方式，除了轴肩的轴向定位、平键的周向定位，轴端通常会配套轴用挡圈或者锁紧螺母，进一步限制轴上零件的轴向窜动，尤其是在正反转频繁切换的工况下，可靠的轴向固定能避免零件移位带来的传动故障。另外，轴的过渡圆角设计也很关键，所有轴径变化的位置都要设置合理的圆角半径，减少应力集中，避免交变载荷作用下在台阶位置出现疲劳断裂的问题，圆角尺寸还要和装配件的倒角尺寸匹配，保证零件可以装配到位，不会出现顶住无法贴合定位面的情况。
