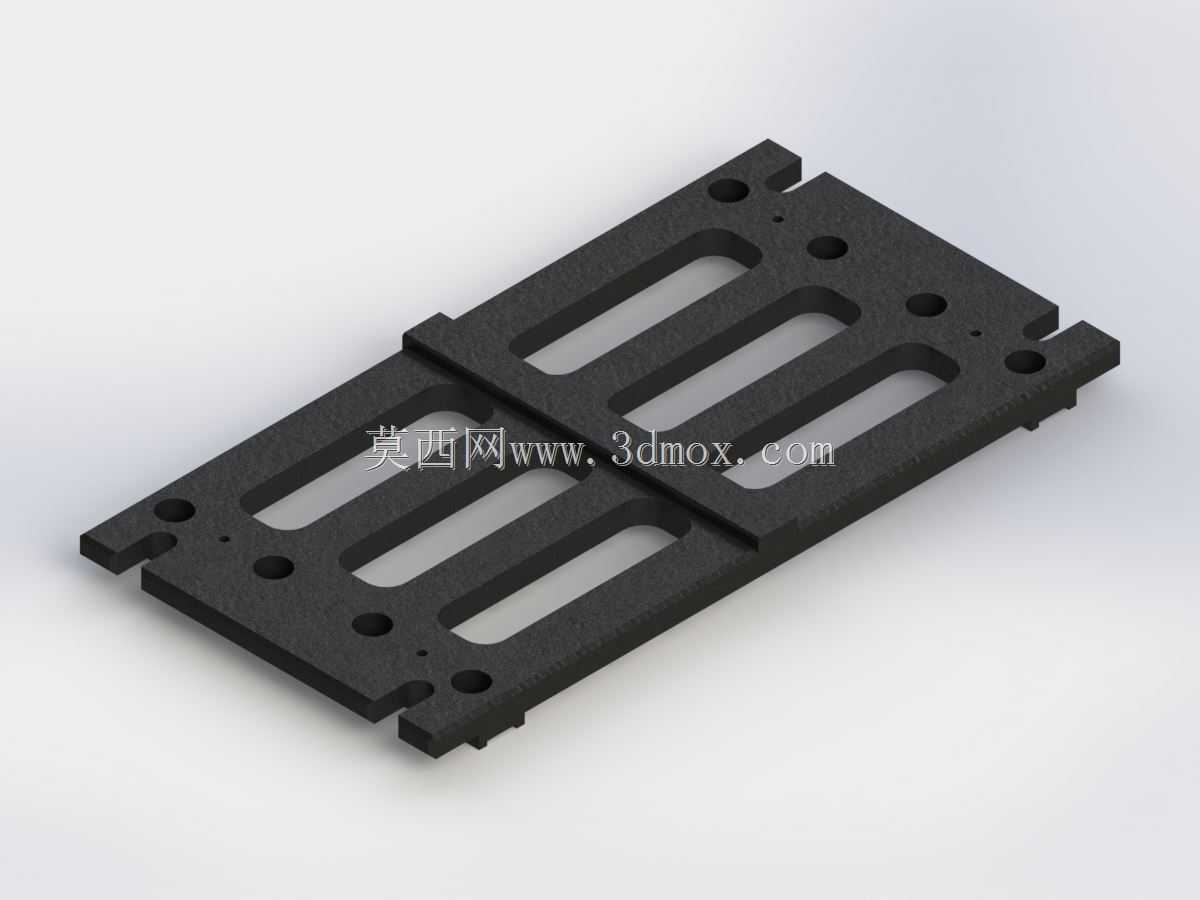

双拼式长槽多孔安装定位承载板结构

　　这款双拼式长槽多孔承载板，主要面向通讯设备内部模组固定、小型工装治具载台搭建这类需要轻量化承载与灵活调节的应用场景，日常在通讯基站内部信号模块安装、桌面小型测试工装的载板搭建中都能见到这类结构的身影。从结构设计逻辑来看，整体采用对称双单元拼接的布局，两个单元的结构完全一致，既可以拼接成整体大板使用，也可以单独拆分作为独立小载板适配不同的安装空间，这种模块化的设计思路，能大幅减少不同尺寸载板的开模与加工成本，适配多场景的安装需求。板体上开设的多组长条形通槽，并非单纯的减重设计，核心作用是给安装在板面上的组件提供位置调节余量，安装时组件的固定螺丝可以沿着长槽滑动调整位置，不需要在板体上加工密集的安装孔位，就能适配不同尺寸规格的通讯模块、

　　小型传感器的固定需求，同时长槽结构也能减少板体与安装面的接触面积，在通讯设备工作时，能提升板体下方的空气流通效率，辅助带走模块工作产生的热量，避免局部积热影响元件工作稳定性。板体边缘与槽体周边分布的多组圆形通孔，分为定位孔与固定孔两类，其中直径稍大的孔位为贯穿固定孔，用于穿设螺丝将板体整体固定在设备机架或者工装底座上，直径偏小的孔位为定位销孔，安装时先穿入定位销完成板体的位置校准，再锁入固定螺丝，能避免安装过程中板体出现偏移，保证安装位置的精度。从安装边界来看，板体整体为扁平矩形结构，边缘设置的小尺寸凸耳与缺口，是为了适配设备内部的卡位结构，安装时不需要额外增加压块，就能将板体卡入预设的安装槽内，进一步提升安装效率，

　　板体的厚度经过针对性设计，在保证整体结构刚性、承载安装组件不发生形变的前提下，尽可能压缩厚度尺寸，减少在设备内部占用的竖向空间，适配通讯设备内部紧凑的安装空间要求。设计过程中，所有槽体与孔位的边缘都做了微小的倒角处理，既可以避免加工后残留的毛刺划伤安装人员或者线材，也能减少应力集中，避免板体在长期受载或者温度变化时出现开裂的问题，板体表面做了哑光氧化处理，能减少表面反光，在设备内部检修时不会因为灯光反射影响操作视线，同时也能提升板体的抗锈蚀能力，延长在复杂工况下的使用寿命。
