长条形带安装孔机械定位垫板结构设计

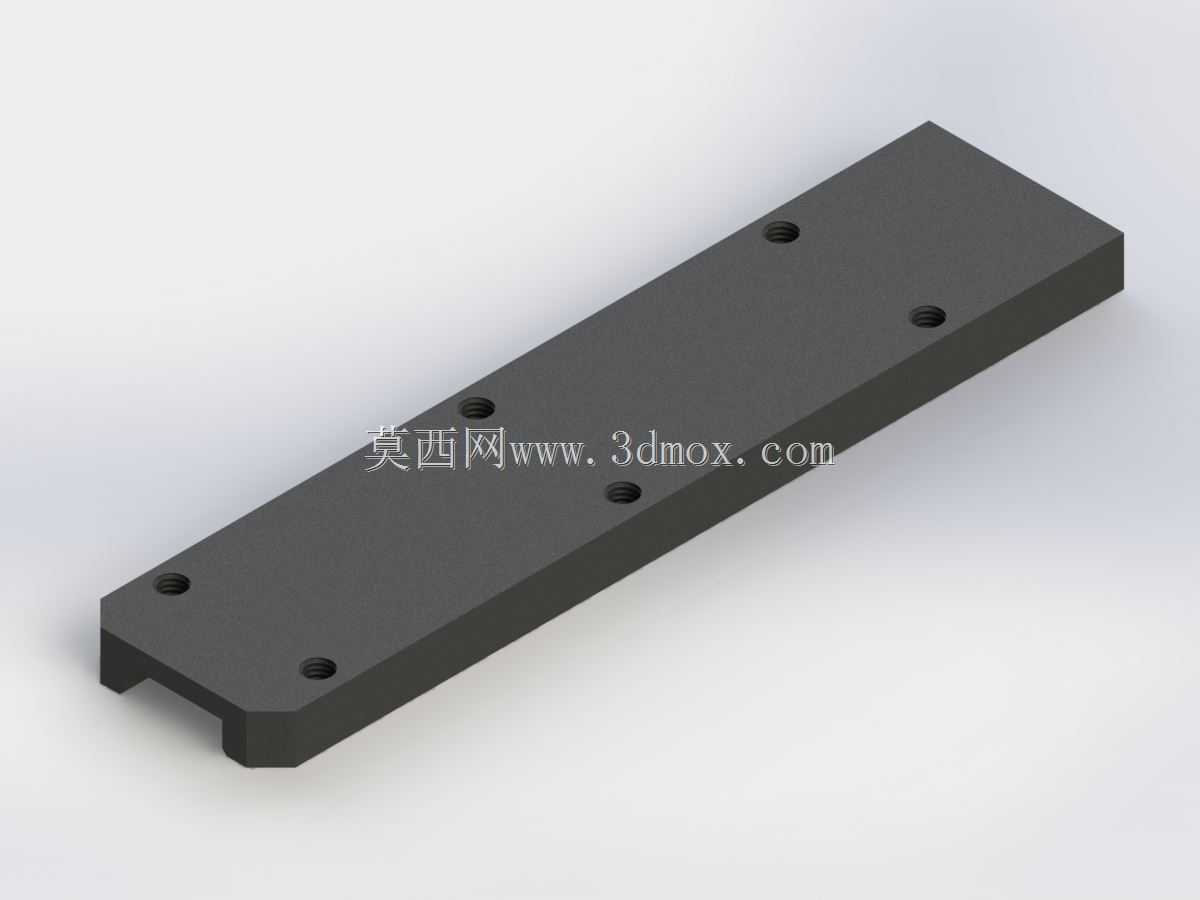

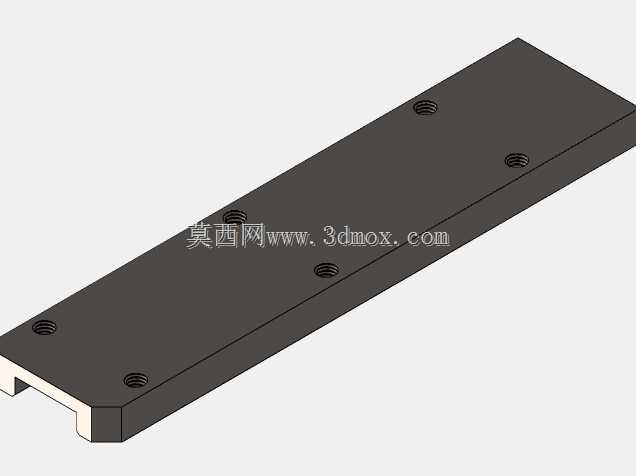

　　这类长条形垫板常应用在自动化生产线的工位定位环节，也可作为小型工装夹具的基座承托板，在电子元器件组装、精密零件检测工位中承担承载与定位的核心作用，能为上方安装的功能模组提供稳定的安装基准，避免设备运行过程中模组出现偏移、晃动的问题。从结构设计来看，整体采用等厚长方型材作为基础形态，一端设置的缺口结构是为了避让工位旁侧的走线槽或者相邻机构的凸出部分，避免安装时出现结构干涉，无需额外对周边部件做改动就能完成装配，能有效缩减现场安装的调整工作量。板面上分布的六个沉头安装孔，孔位排布严格遵循对称受力原则，沿板件长度方向按不等距排布，对应不同安装工况下的固定需求，沉头结构可以让固定螺栓的头部完全没入板件表面，不会在板面上形成凸起，

　　避免放置工件或者安装其他模组时出现剐蹭、卡滞的问题。板件的所有棱边都做了小尺寸倒角处理，一方面是去除机加工产生的毛刺，避免装配人员操作时被划伤，另一方面也能减少板件与相邻部件对接时的卡位问题，提升装配顺畅度。在安装边界设计上，板件的宽度尺寸适配常规20系列铝型材的安装面宽度，长度方向可覆盖三个相邻型材安装位的跨度，安装时不需要额外加装转接板，直接通过螺栓就能固定在型材框架上，板件厚度经过受力校核，在承受上方5kg以内的模组负载时，不会出现明显的形变，能长期保持安装基准的平面度要求。设计过程中优先考虑了加工便利性，整体结构除沉头孔和端部缺口外没有复杂曲面，采用常规铣削、钻孔工艺就能完成加工，不需要特殊定制刀具，能有效控制零件的加工成本与生产周期，同时板件的平面度公差控制在0.02mm以内，能满足精密组装工位对基准面的精度要求，表面做发黑处理可以提升零件的防锈能力，适配车间多油污、多粉尘的工作环境，延长零件的实际使用寿命。
