带安装法兰的金属链轮传动零件结构

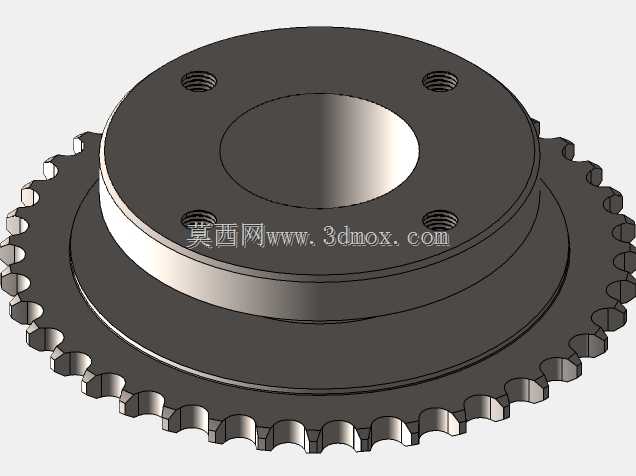

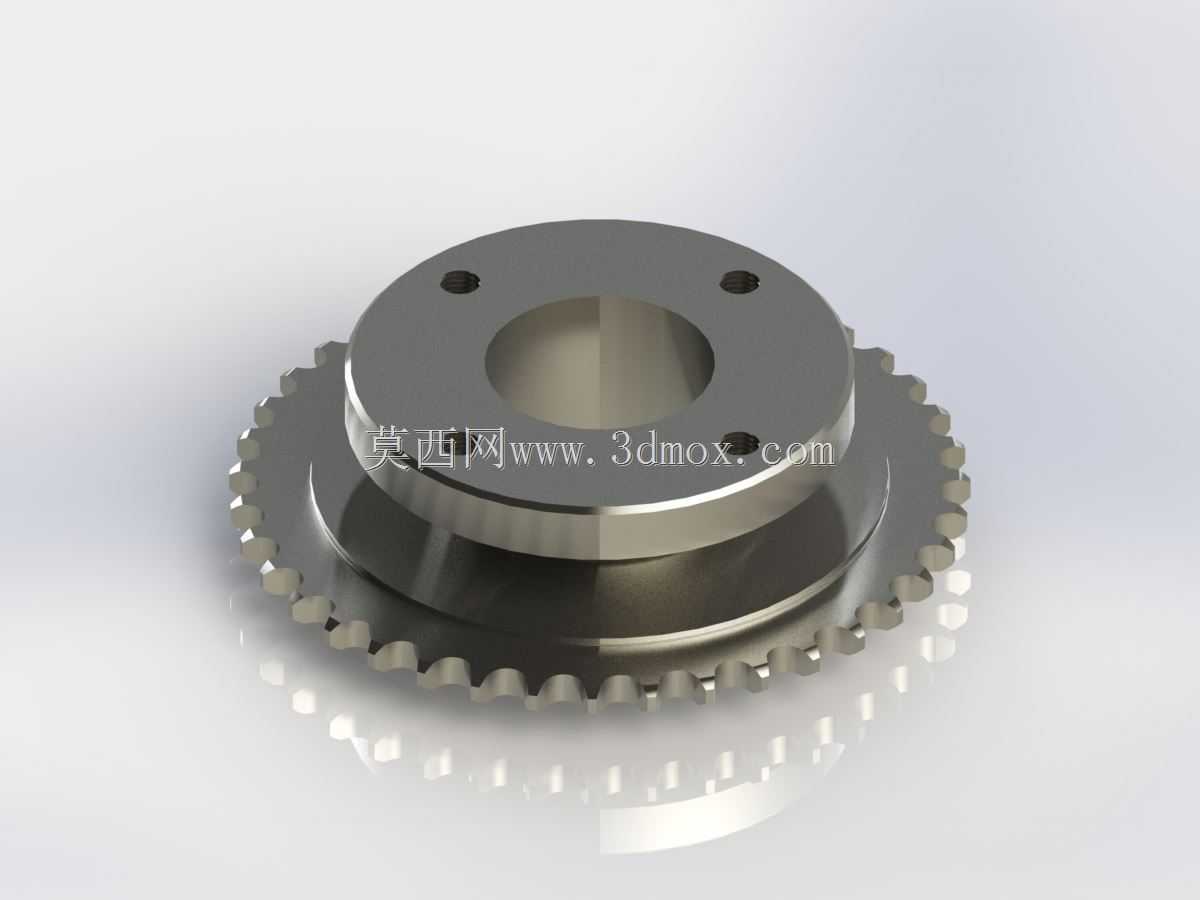

　　这类带安装法兰的链轮结构，常见于中小载荷的链传动工况中，比如轻工输送线、小型自动化设备的进给机构、包装设备的物料推送单元里，承担着和配套链条啮合、传递旋转扭矩的核心作用，相比平带传动，它的传动比更稳定，不会出现打滑丢转的问题，在有油污、粉尘的车间环境里也能保持可靠的传动效率。从结构设计来看，上部的法兰盘均匀分布了四个安装沉孔，是用来和配套的传动轴端法兰做螺栓锁紧固定的，这种安装方式相比键连接的单链轮，拆装更便捷，对轴的加工精度要求更低，同时法兰盘的端面和轴肩贴合后，能承受一定的轴向窜动载荷，避免链轮在运转过程中出现轴向偏移导致的脱链问题。下部的轮齿部分是按照标准短节距滚子链的齿形参数做的建模，齿廓做了修缘处理，

　　能减少链条滚子进入啮合时的冲击，降低运转过程中的噪音和齿面磨损，中间的通孔是用来穿过传动轴或者做减重设计，整个零件的径向尺寸控制在常规安装边界内，法兰外径大于齿根圆直径，安装时不会和链条的链板发生运动干涉。做这类零件的三维建模时，首先要确定匹配的链条规格，算出节距、滚子直径、齿顶圆齿根圆的对应参数，先绘制单个齿的齿廓草图，通过圆周阵列得到完整的轮齿结构，再和上部的法兰盘做合并，安装孔的位置要和配对法兰的孔位做同轴度约束，避免安装时出现螺栓无法穿入的问题。实际选型使用时，要注意轮齿的硬度匹配，常规工况下做调质处理即可，如果是高速重载的输送场景，还需要对齿面做高频淬火提升耐磨性，安装时要保证两个配对链轮的端面共面，偏差控制在允许范围内，

　　否则会加速链条和齿面的偏磨，缩短整个传动副的使用寿命。这个结构的设计没有多余的冗余特征，所有的倒角、圆角都是按照机加工的工艺要求做的处理，比如安装孔的孔口倒角是为了去除加工毛刺，方便螺栓穿入，轮齿端面的圆角是为了避免热处理时的应力集中，减少零件开裂的风险，中间的轮毂部分厚度经过核算，能满足额定扭矩下的强度要求，不会出现传动过程中轮毂断裂的问题。
