高精度行星齿轮传动箱结构设计方案

　　行星齿轮箱作为动力传动系统中的核心减速增扭部件，广泛应用在工业机器人关节驱动、伺服传动工位、新能源车辆动力传输、自动化输送线驱动端等对传动精度、承载能力、安装空间有严格要求的场景中。不同于普通定轴齿轮传动结构，这套行星传动结构采用内齿圈固定、太阳轮输入、行星架输出的经典传动构型，在有限的径向安装空间内实现了大传动比的动力传递，同时通过多组行星轮均匀分担载荷，相比同功率等级的定轴减速结构，整体体积可压缩40%以上，承载能力提升60%左右，运行过程中的传动平稳性也更优，能有效降低高速输入状态下的齿轮啮合冲击与振动噪声。

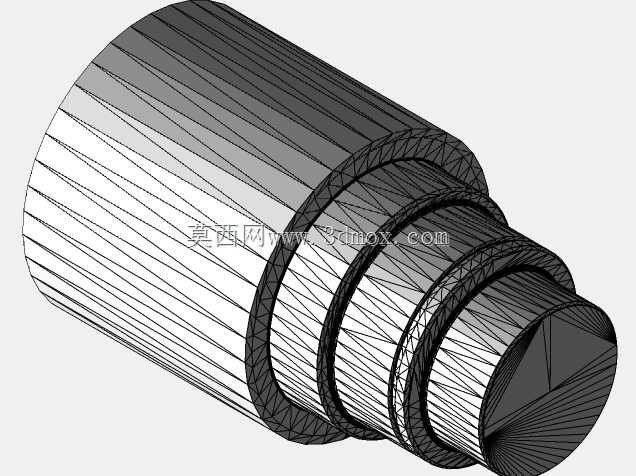

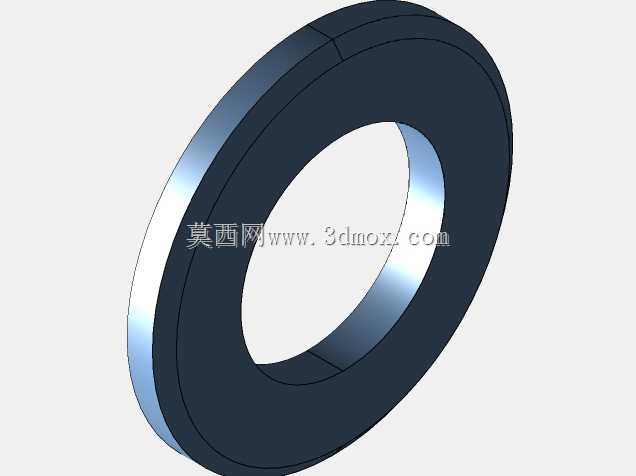

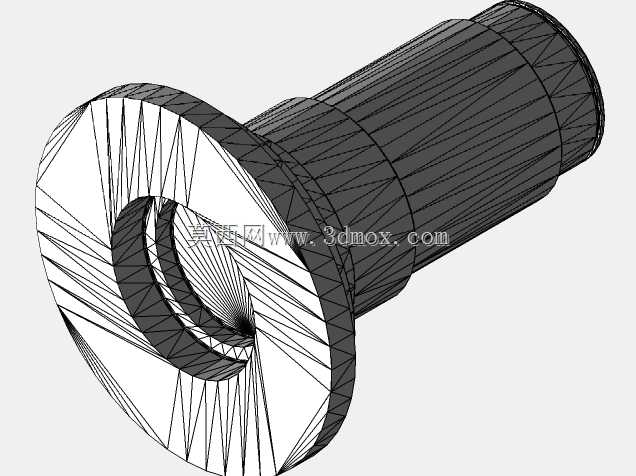

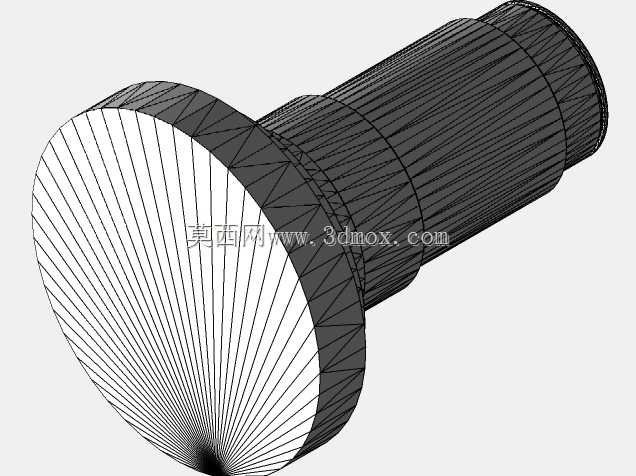

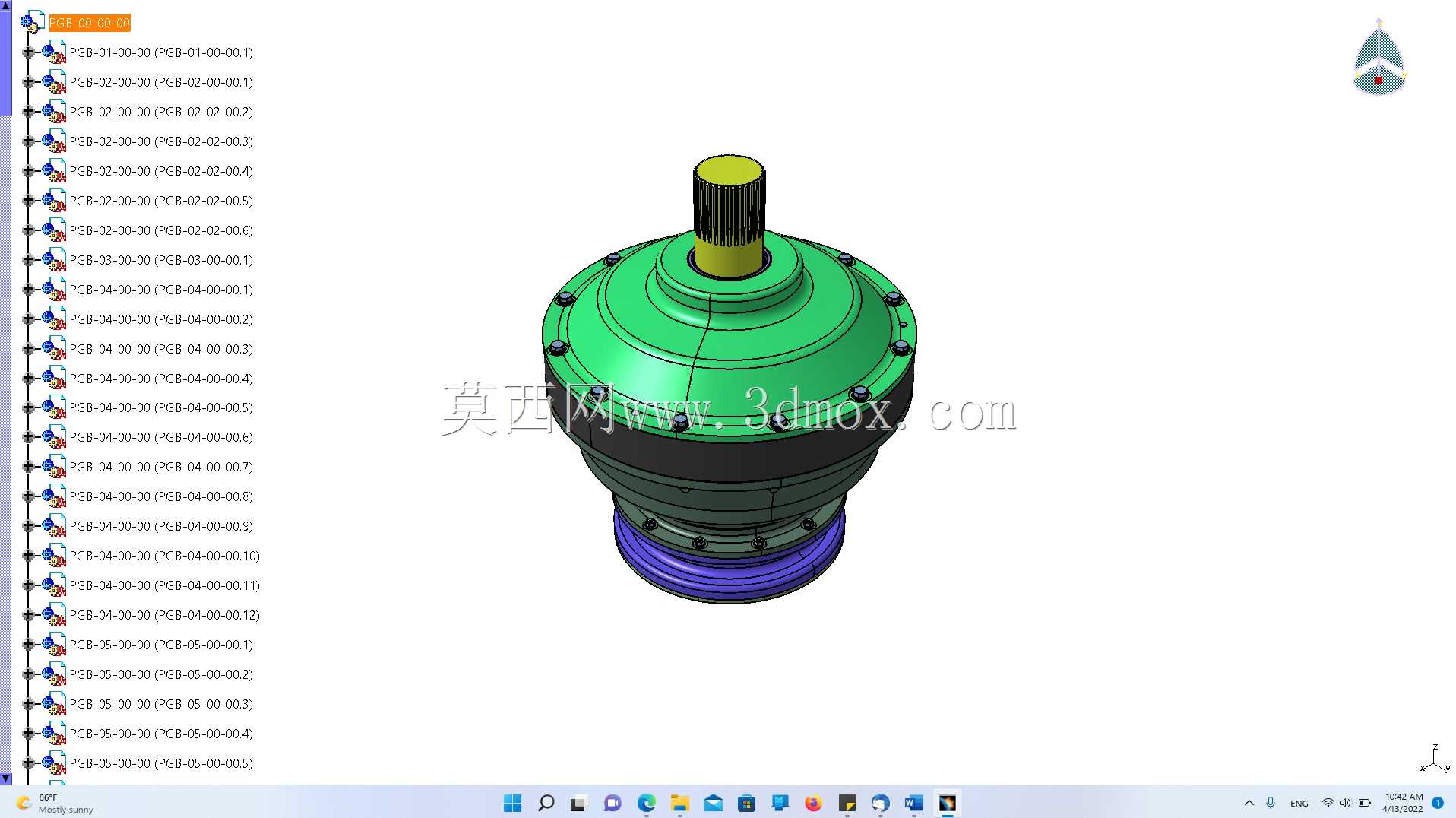

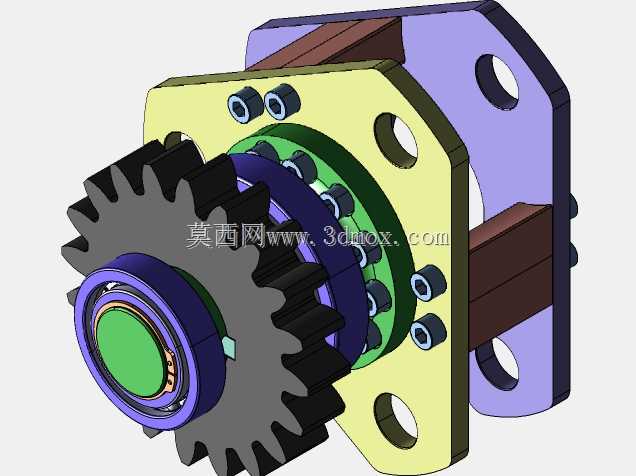

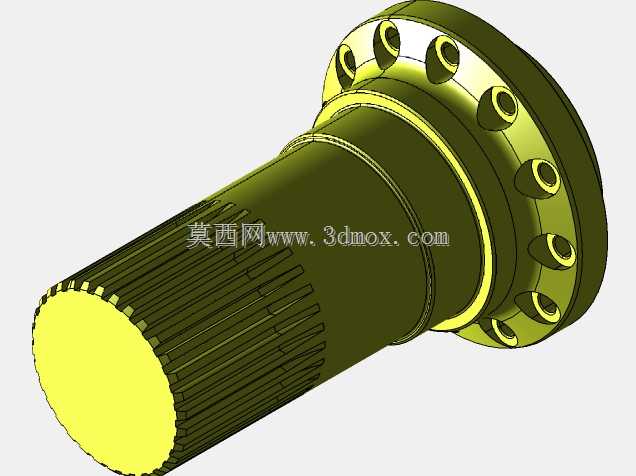

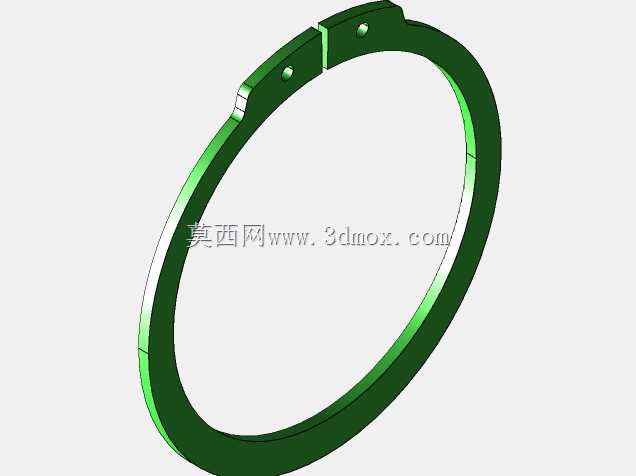

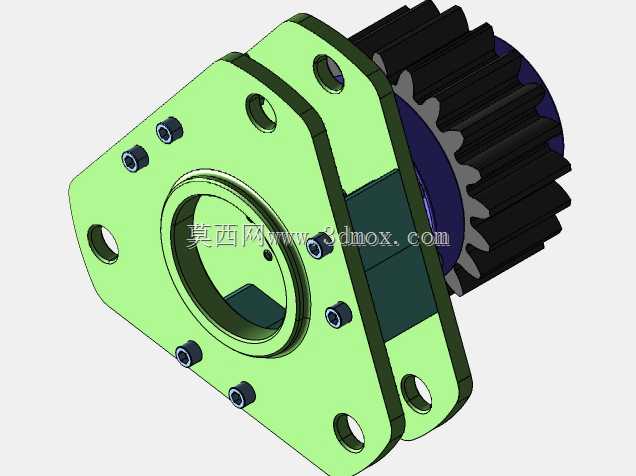

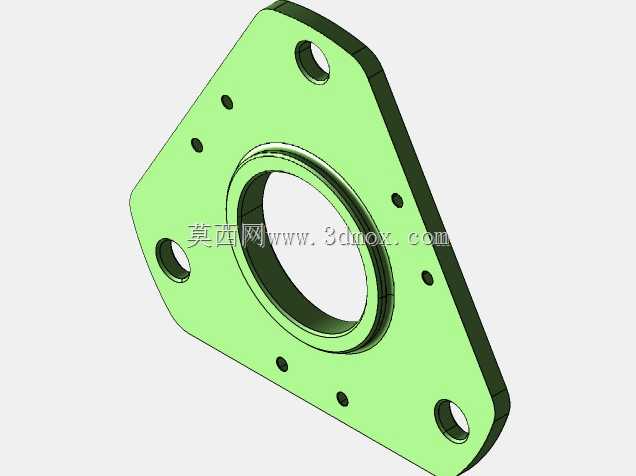

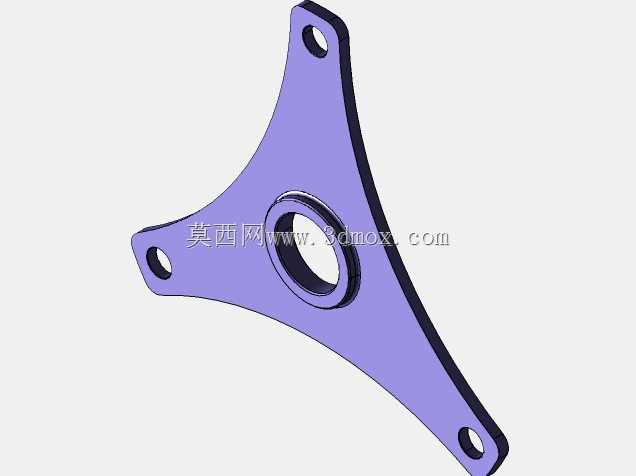

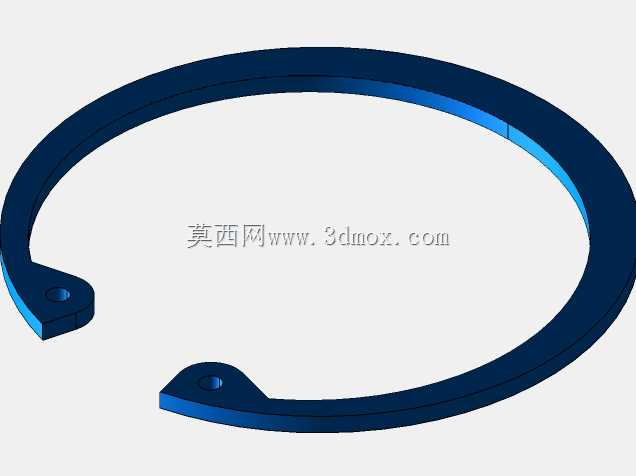

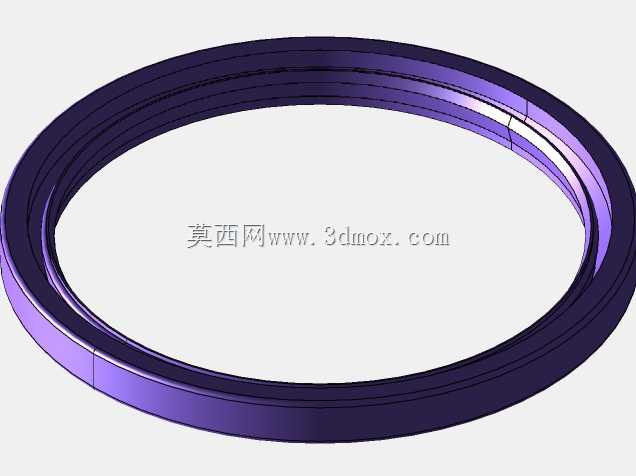

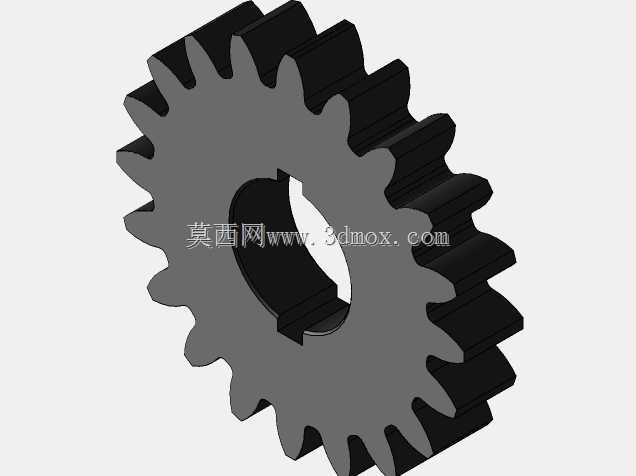

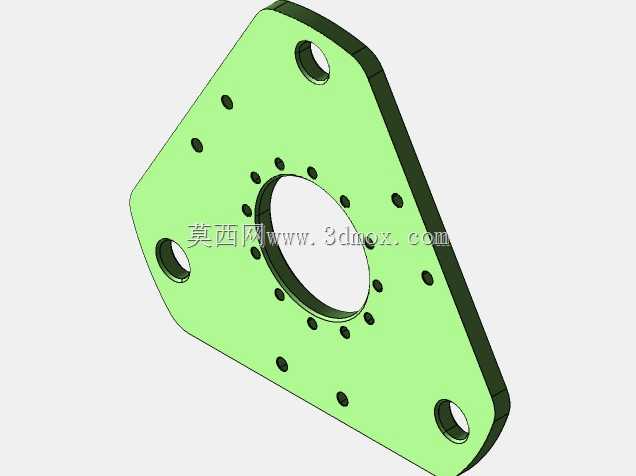

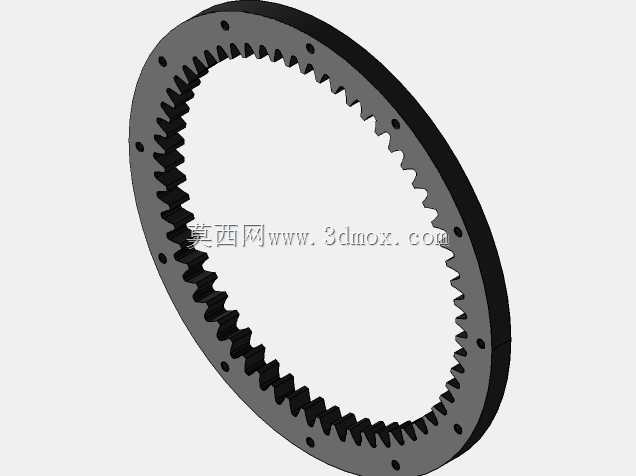

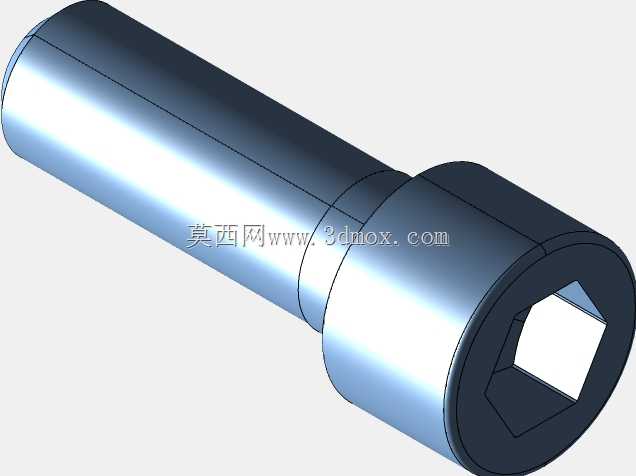

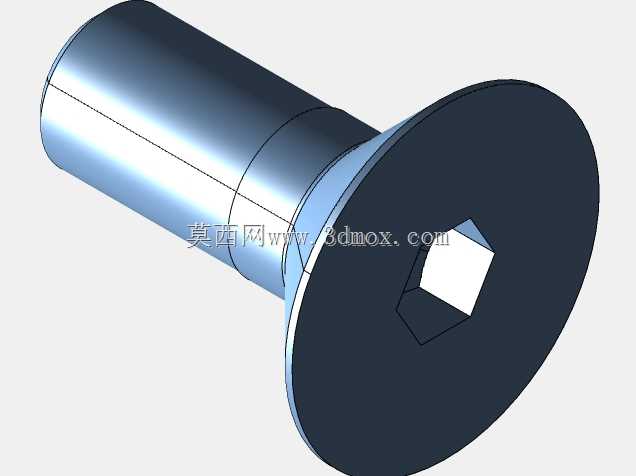

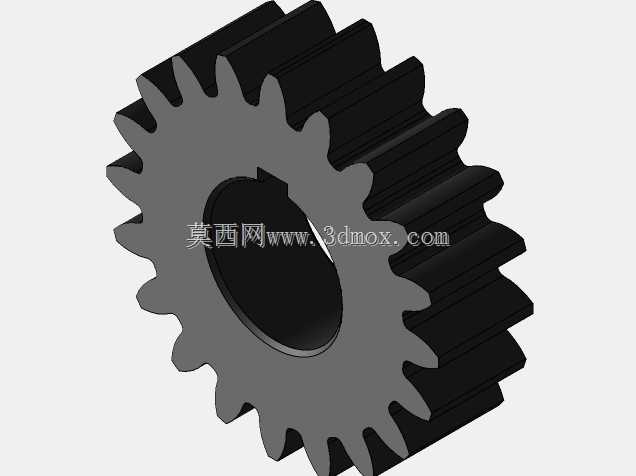

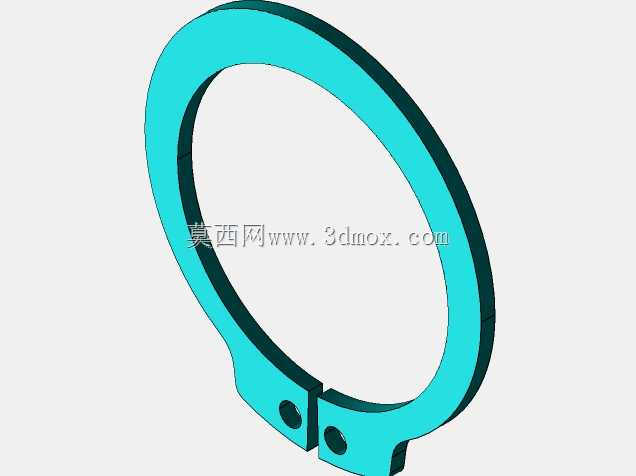

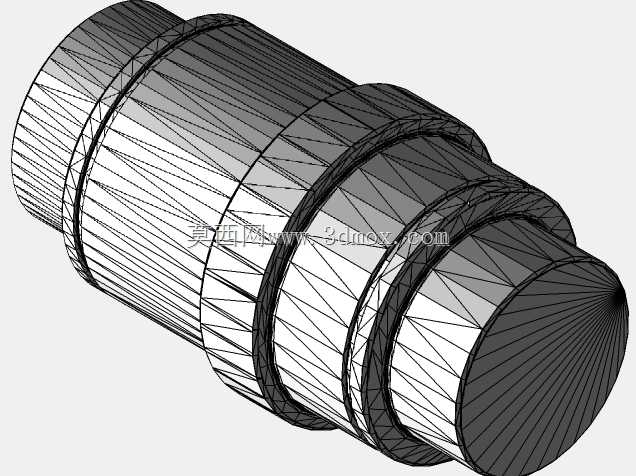

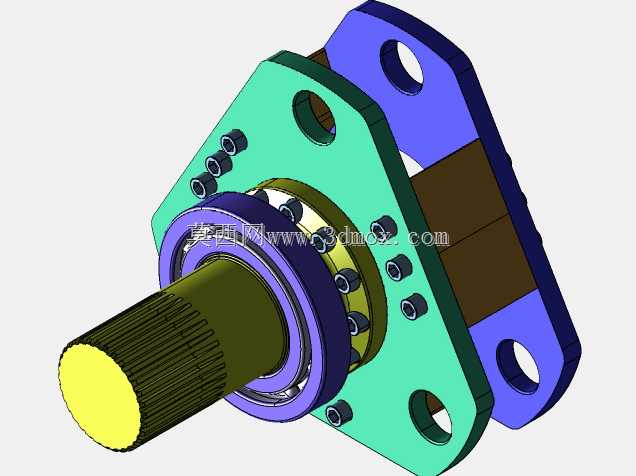

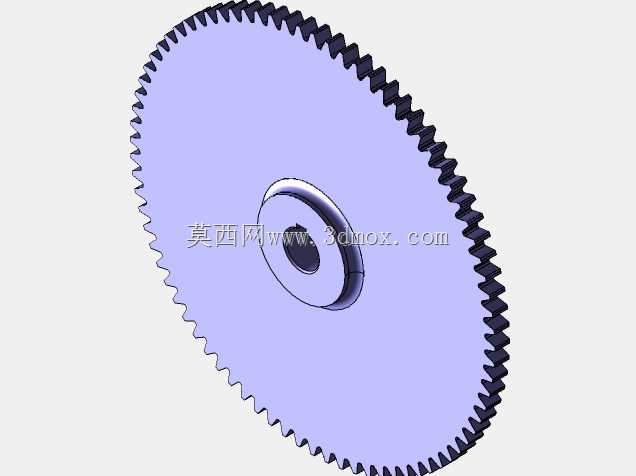

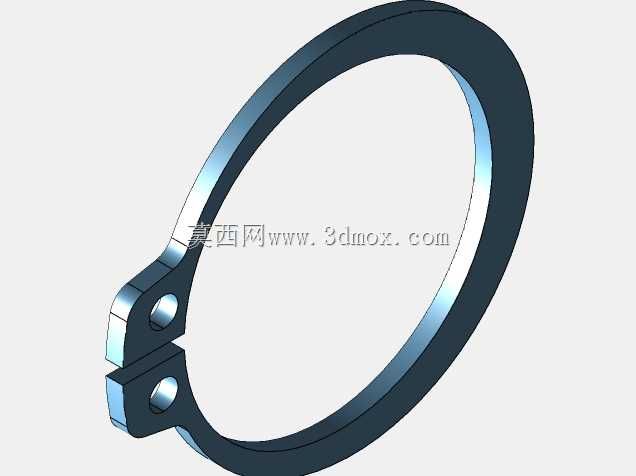

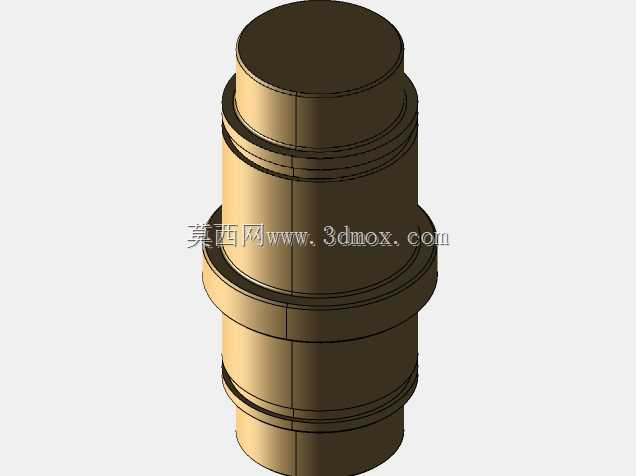

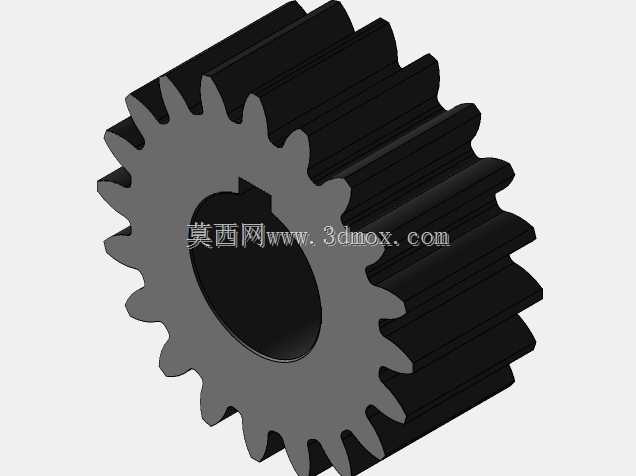

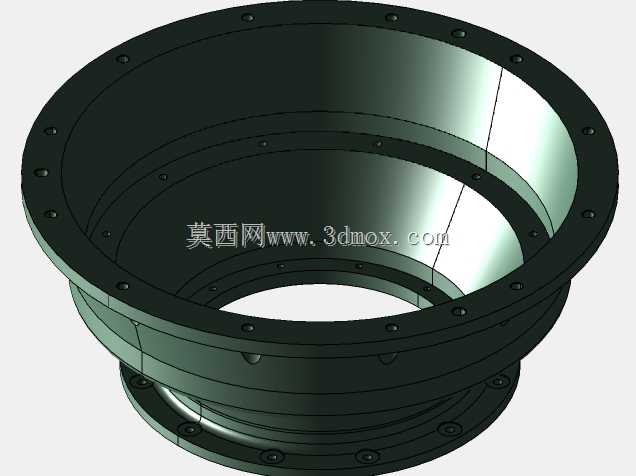

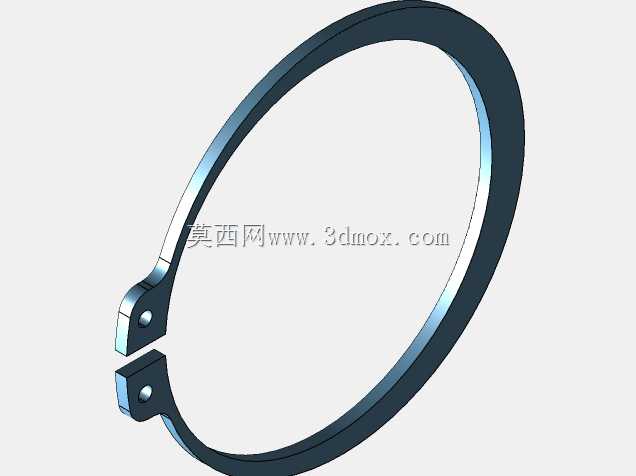

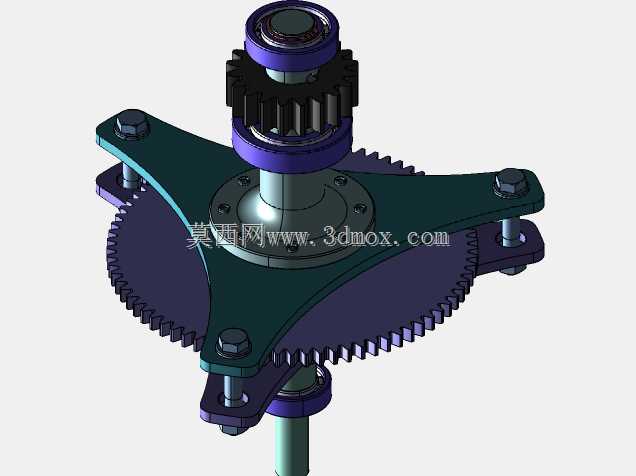

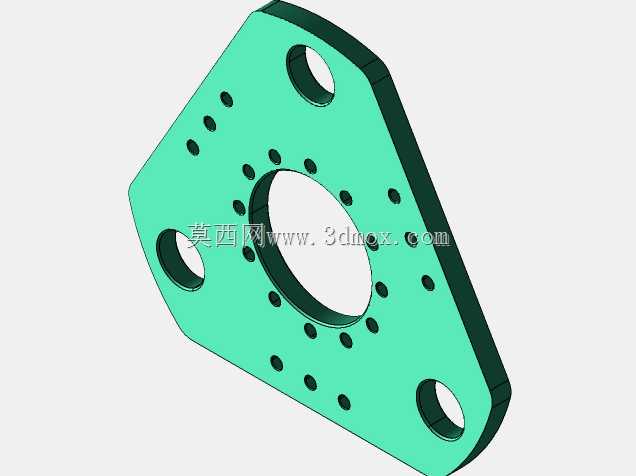

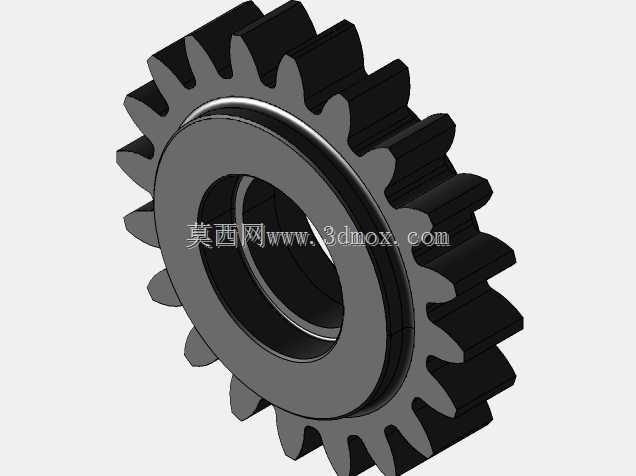

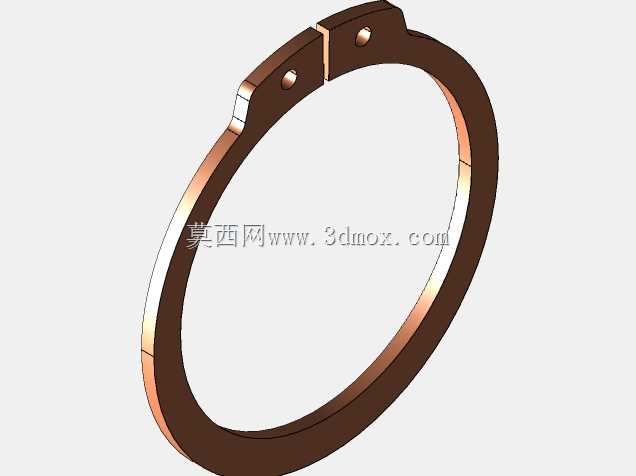

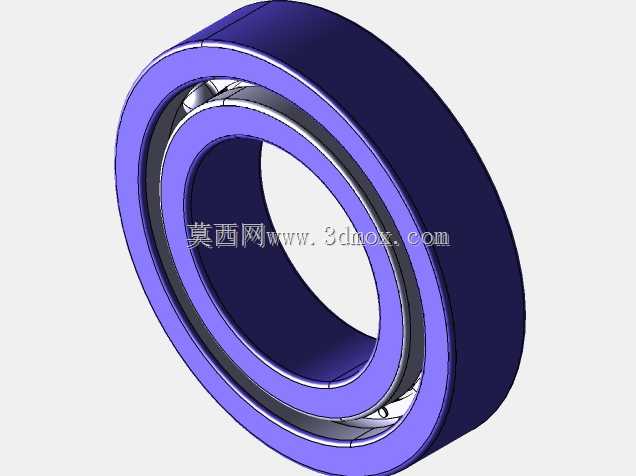

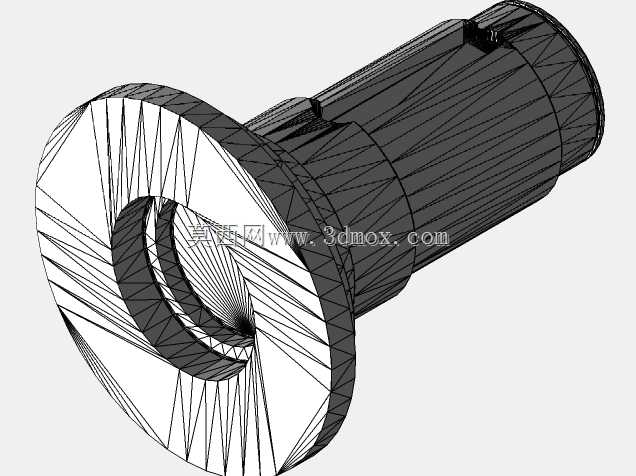

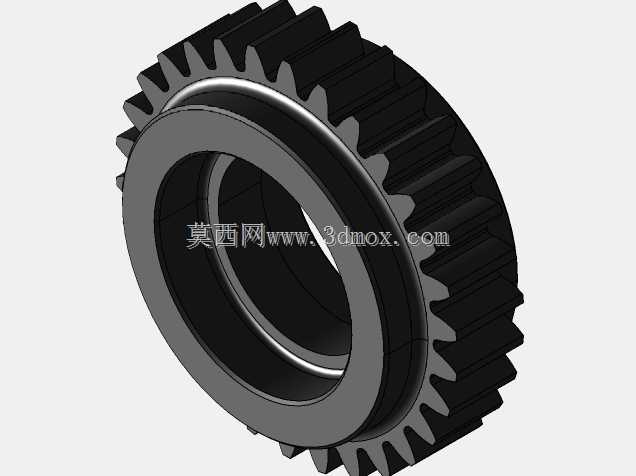

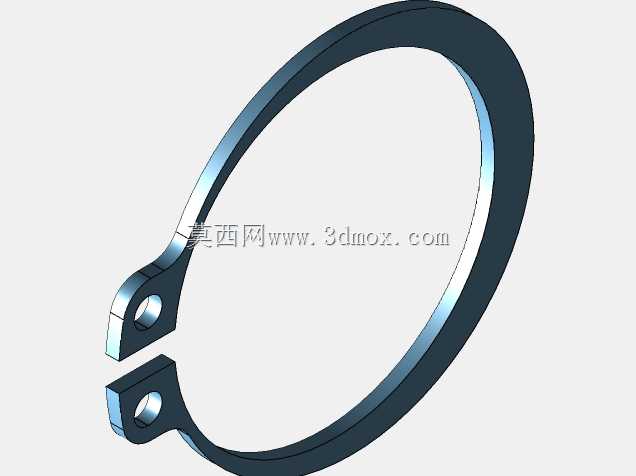

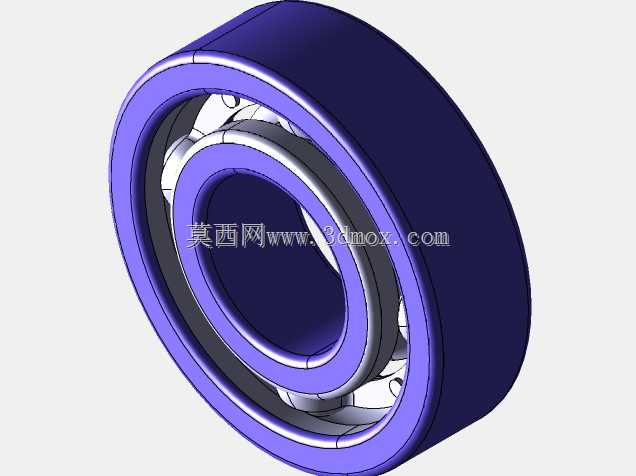

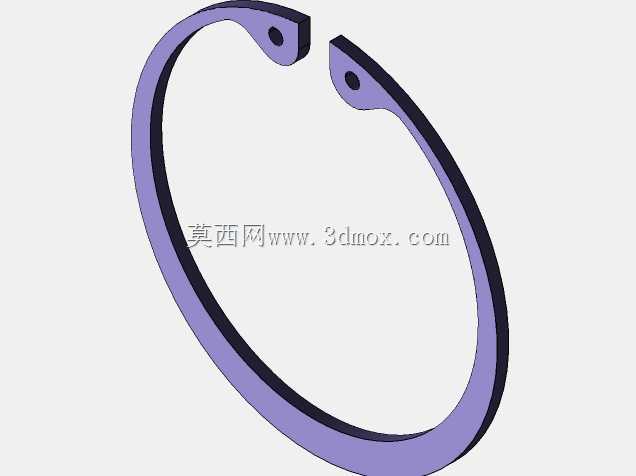

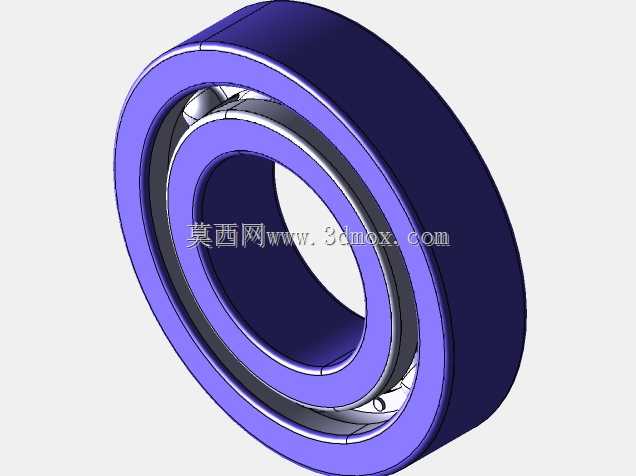

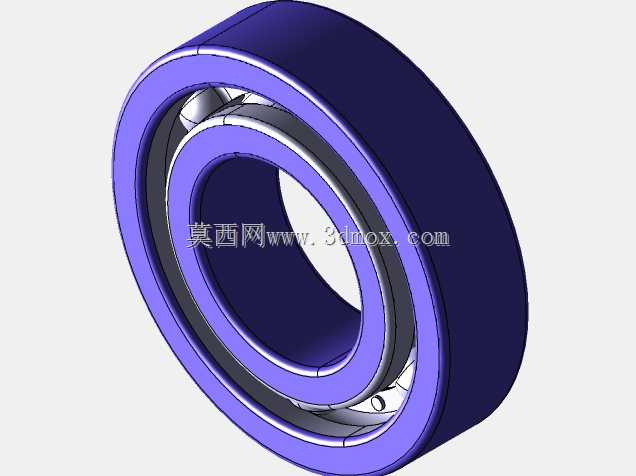

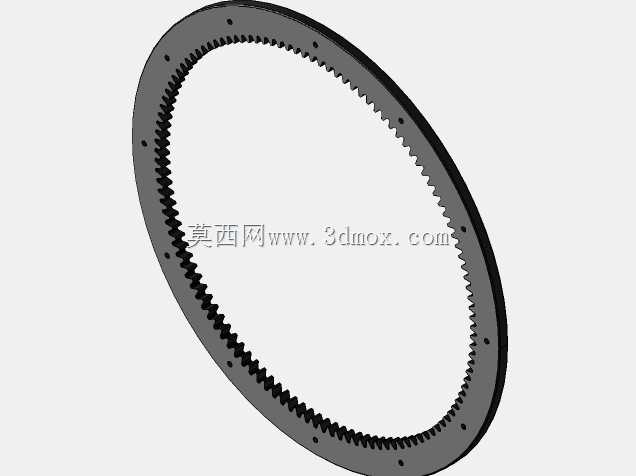

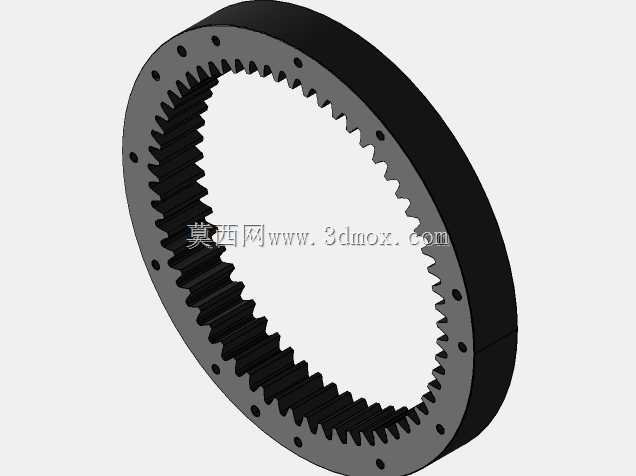

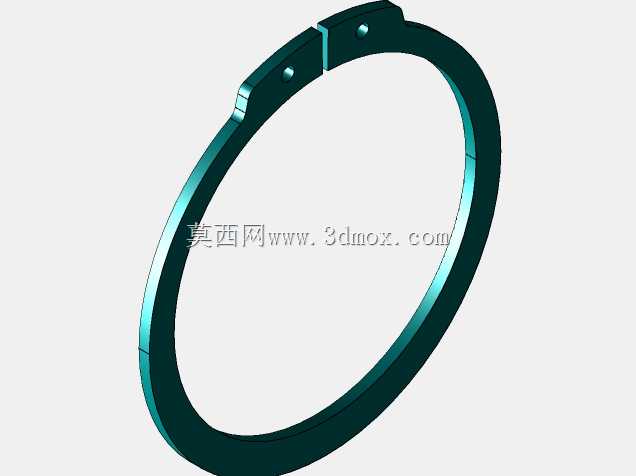

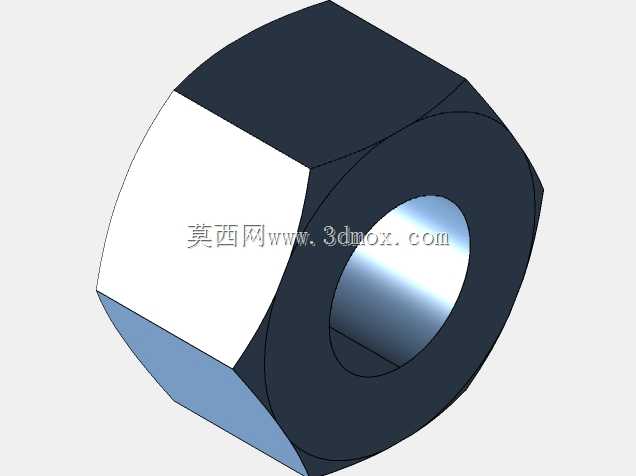

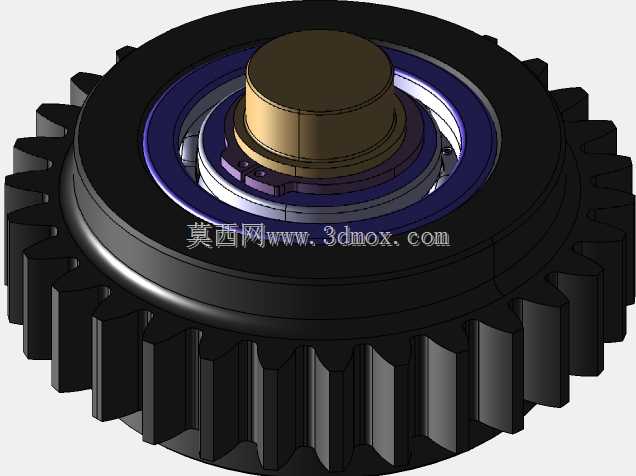

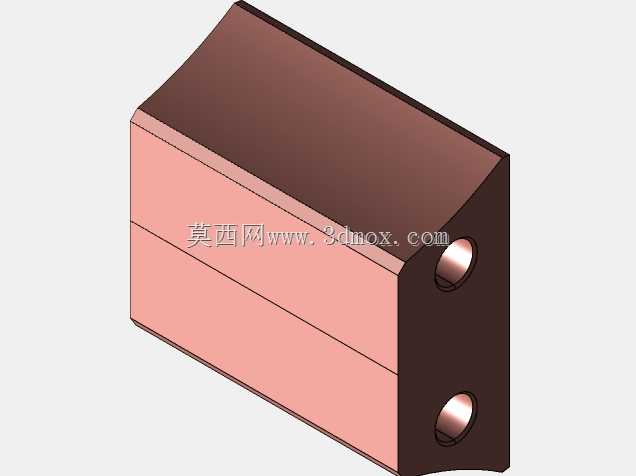

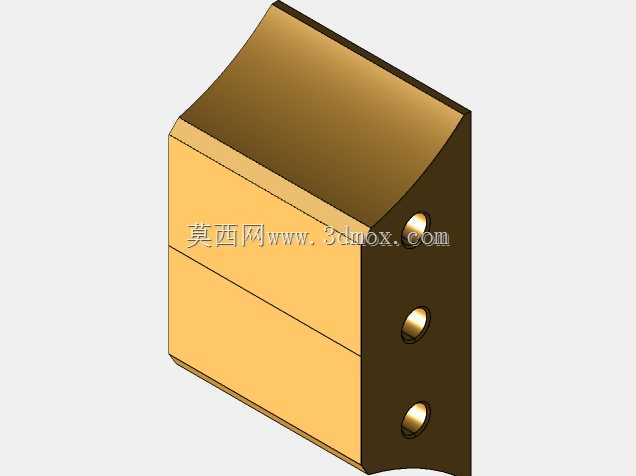

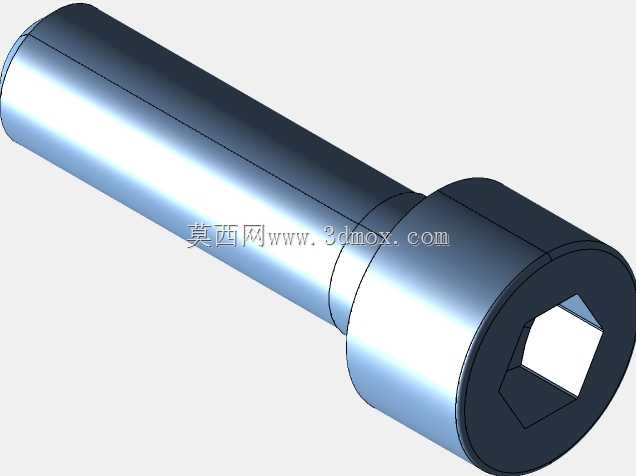

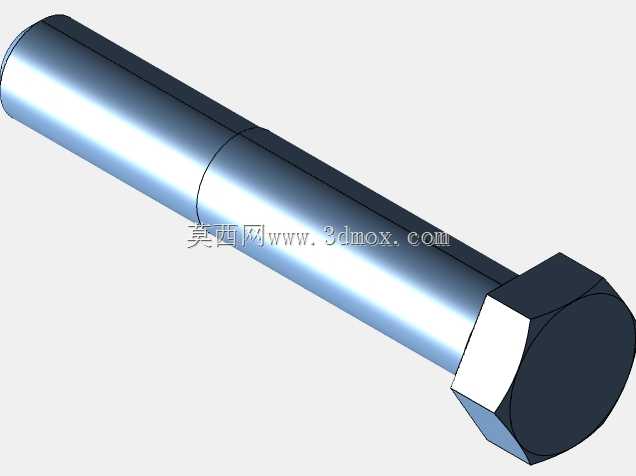

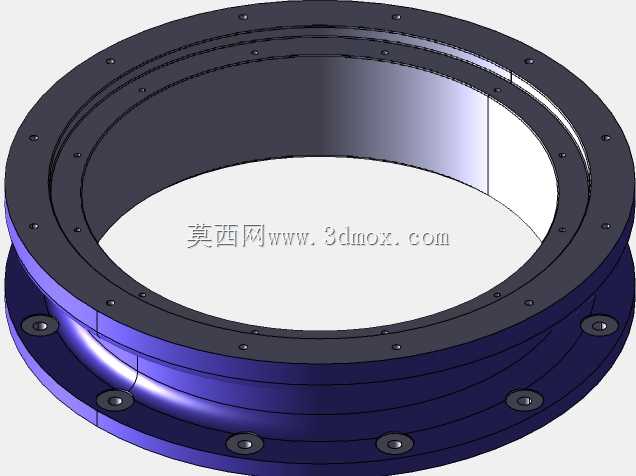

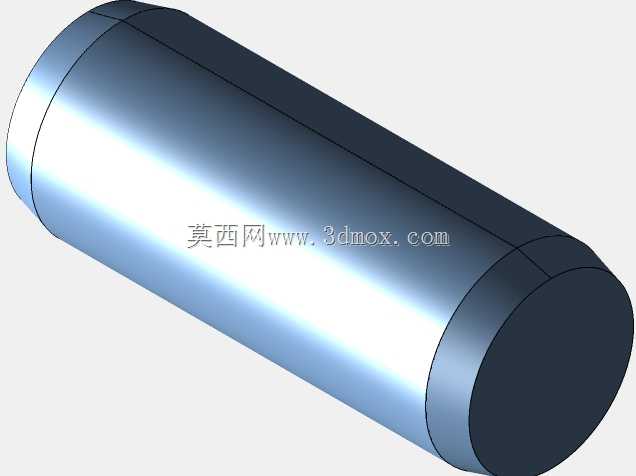

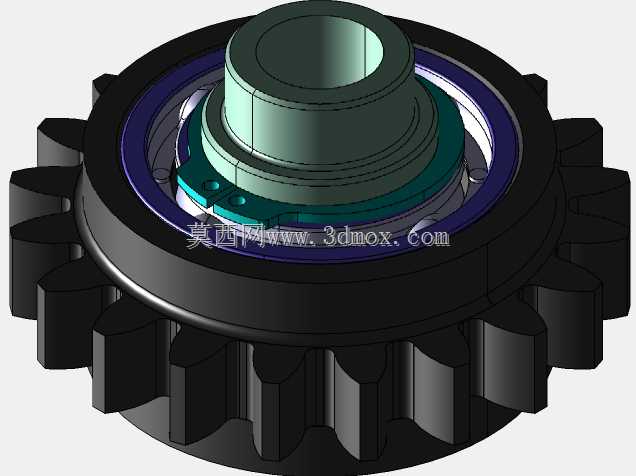

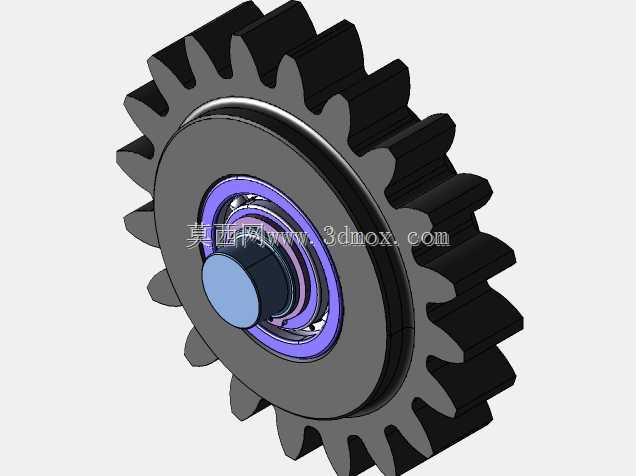

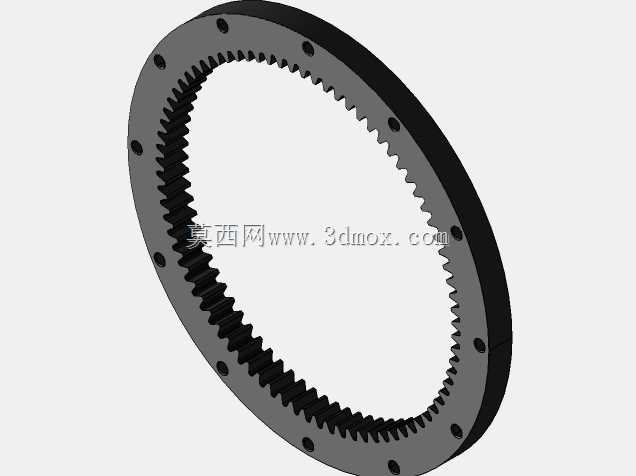

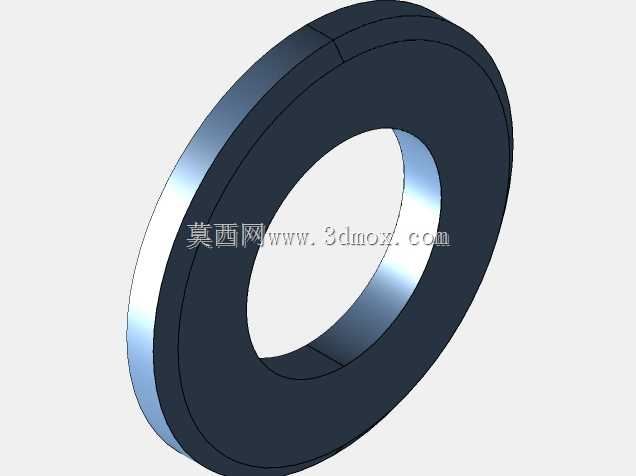

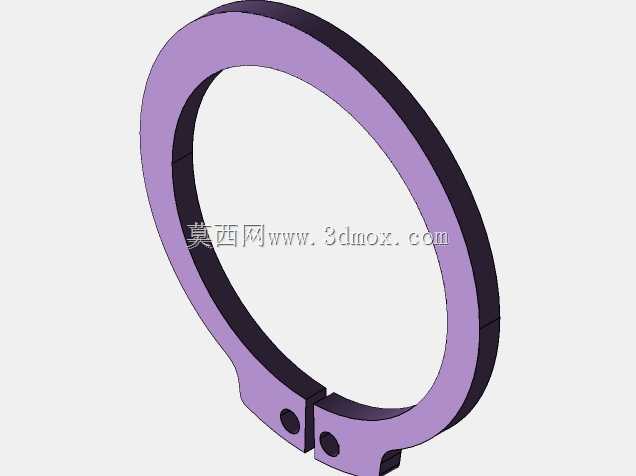

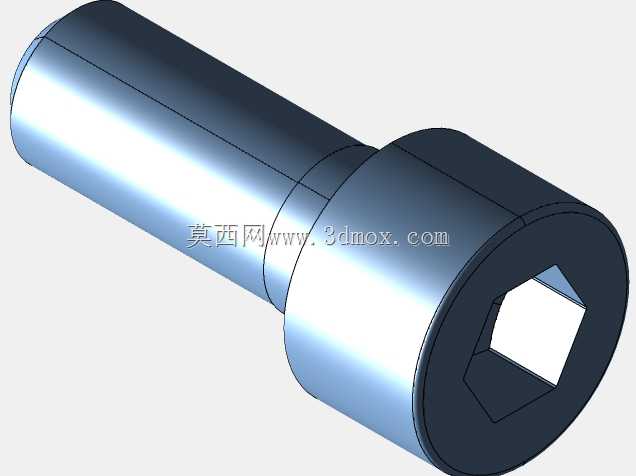

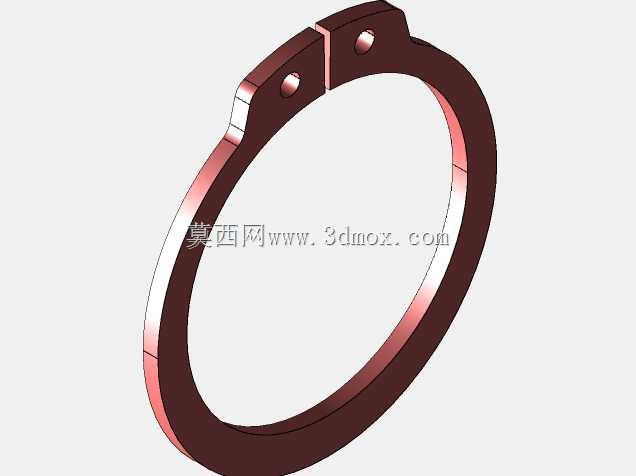

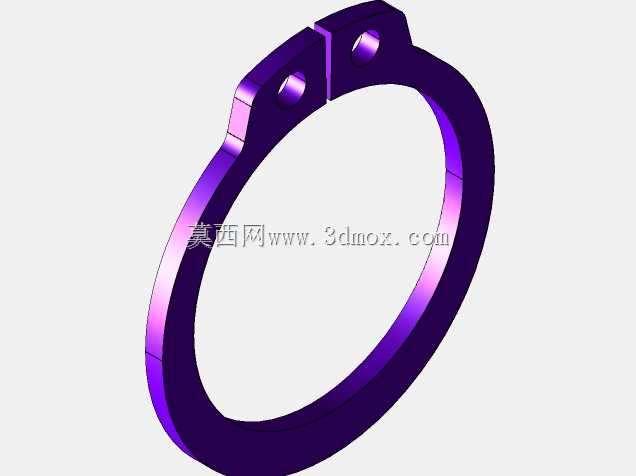

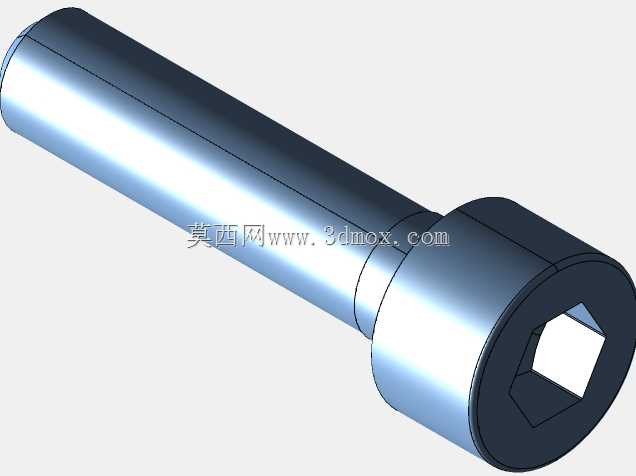

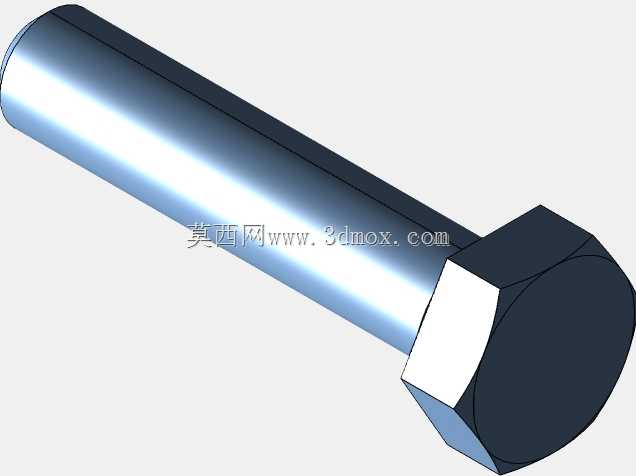

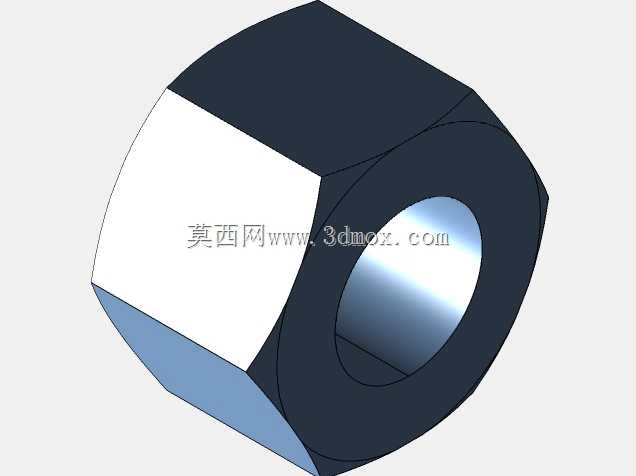

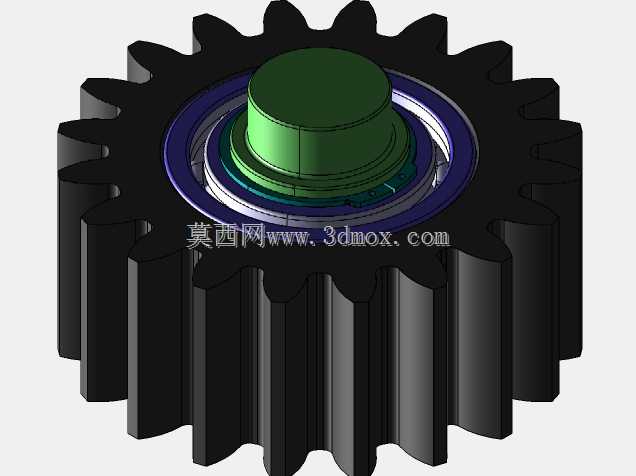

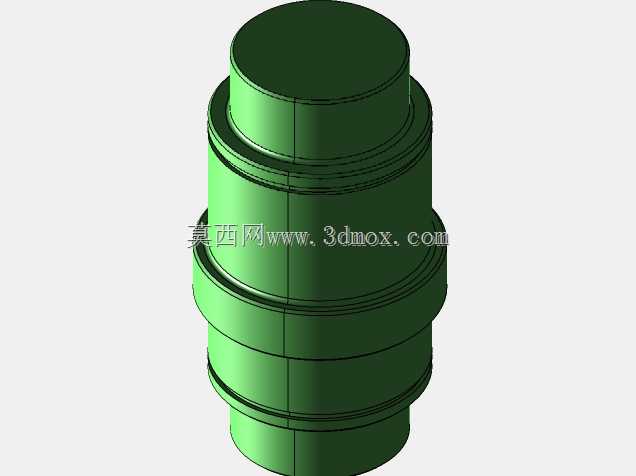

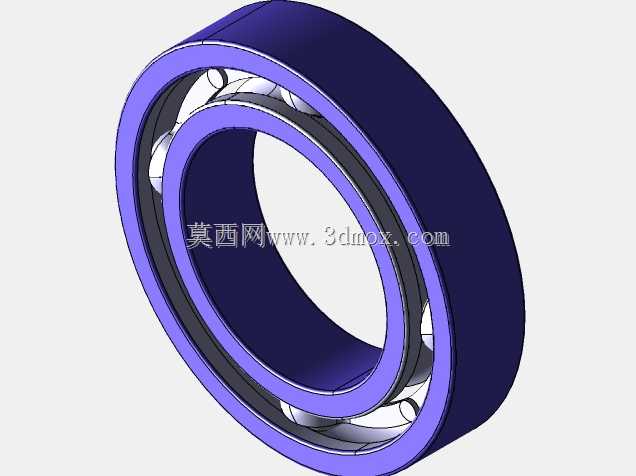

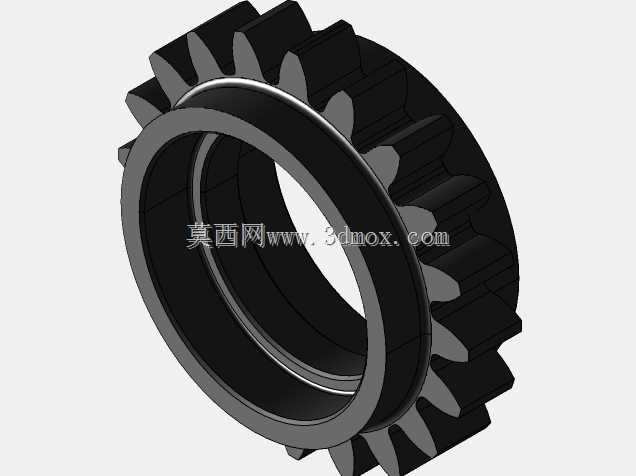

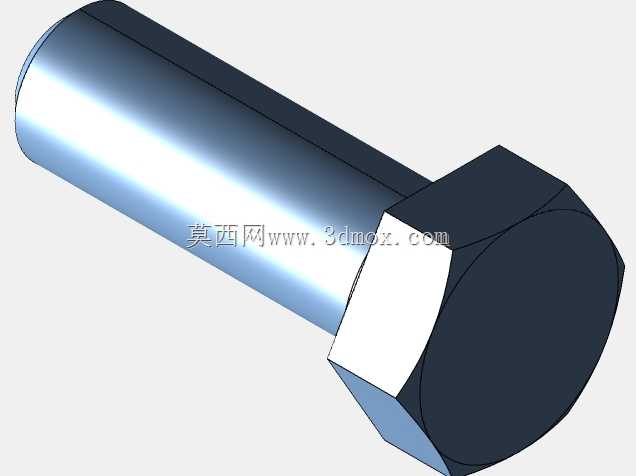

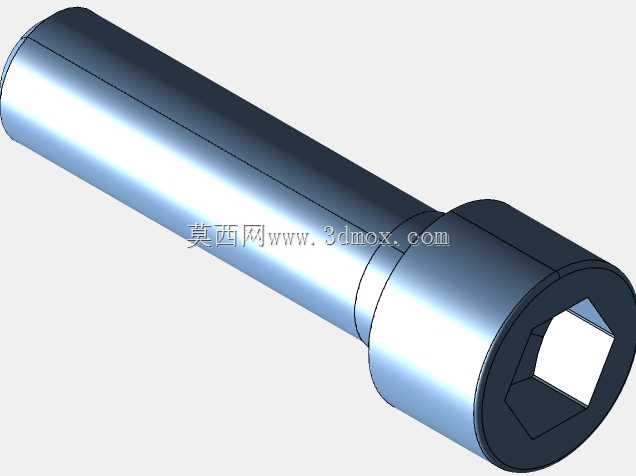

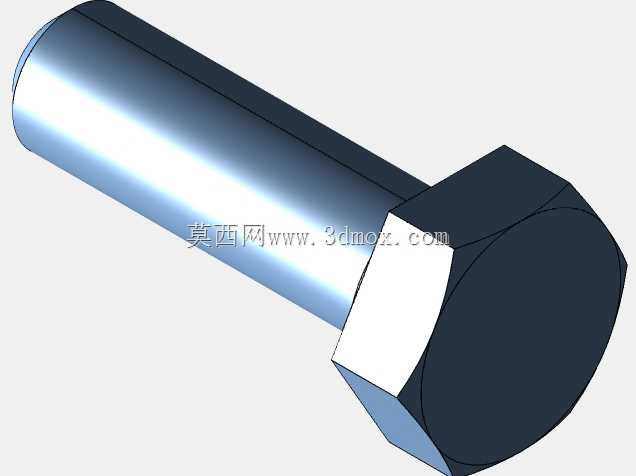

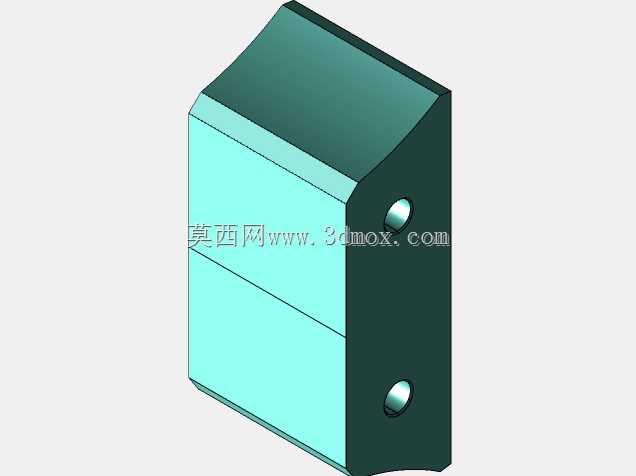

　　从结构设计逻辑来看，这套方案在建模阶段就充分考虑了实际装配的工艺边界：太阳轮采用浮动式安装设计，可在运行过程中自动补偿行星轮之间的载荷分配误差，避免单组轮齿过载出现点蚀、断齿失效；行星轮与行星架之间的支撑部位预留了标准滚动轴承的安装位，配合轴用挡圈的卡槽结构，可实现轴承的轴向定位，无需额外设计复杂的压装固定结构，降低装配工序的复杂度。内齿圈的外圈设计有均匀分布的定位止口与连接螺栓孔，可直接与设备的安装基座配合，止口的配合公差选用H7/h6的过渡配合等级，既保证装配时的同轴度要求，又不会出现过盈装配导致的内齿圈变形，影响轮齿啮合间隙。

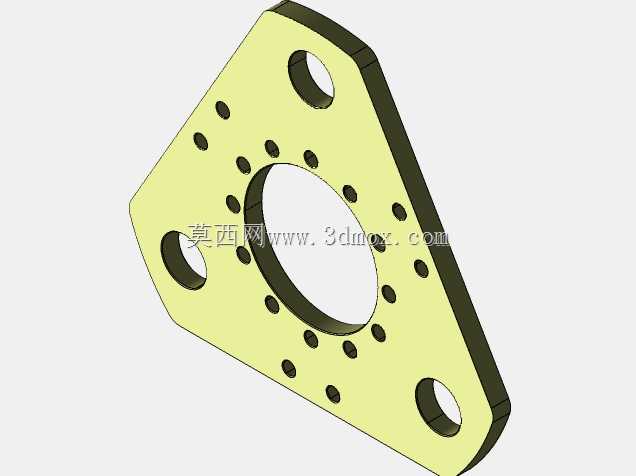

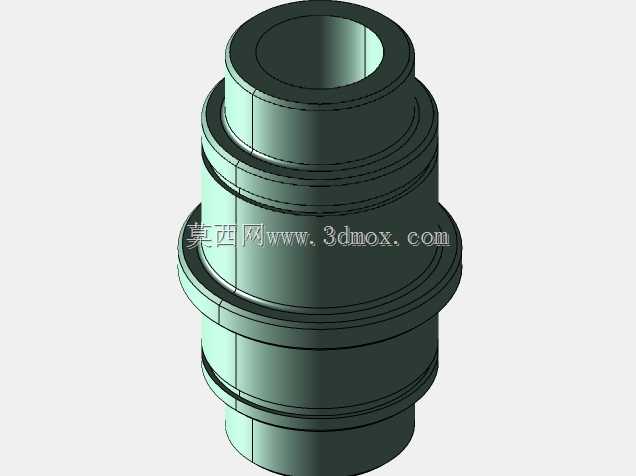

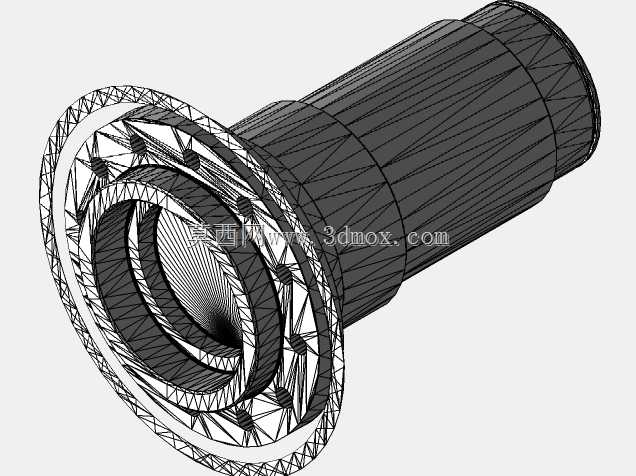

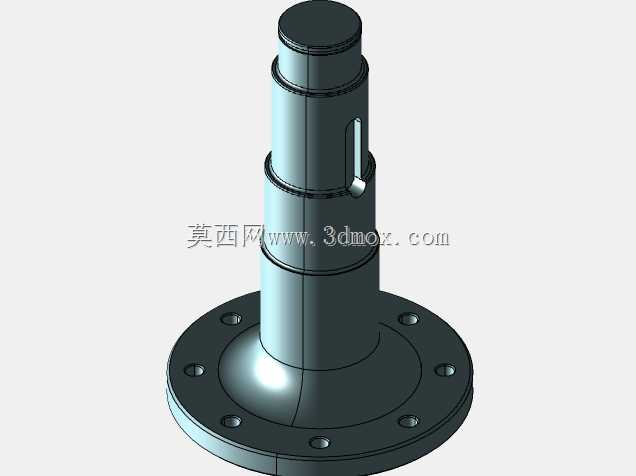

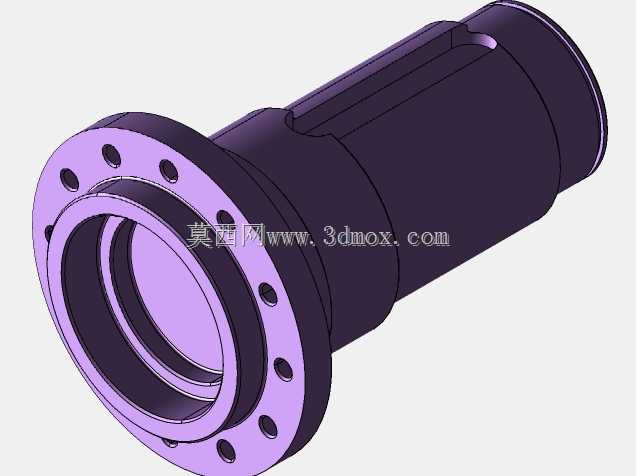

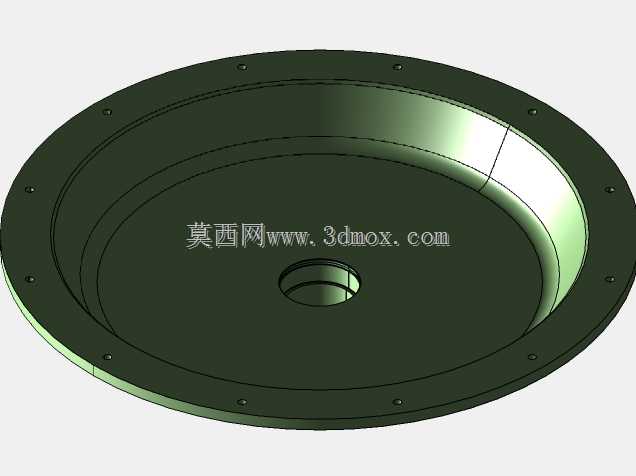

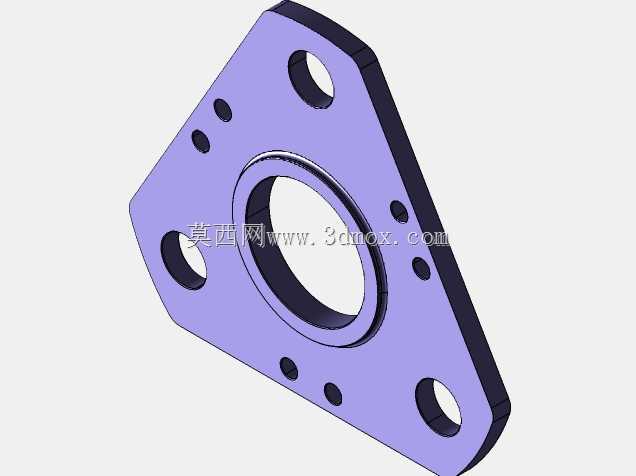

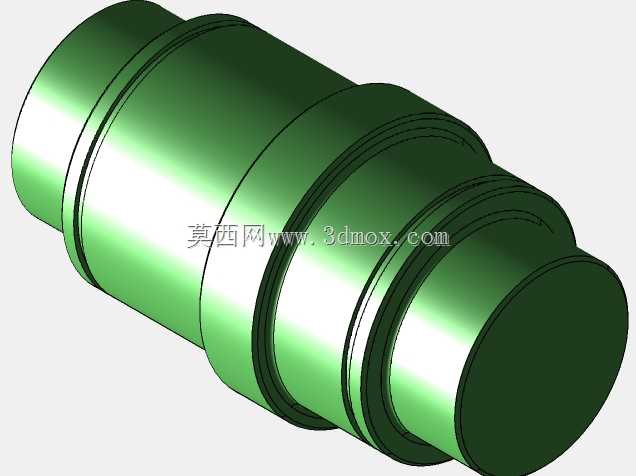

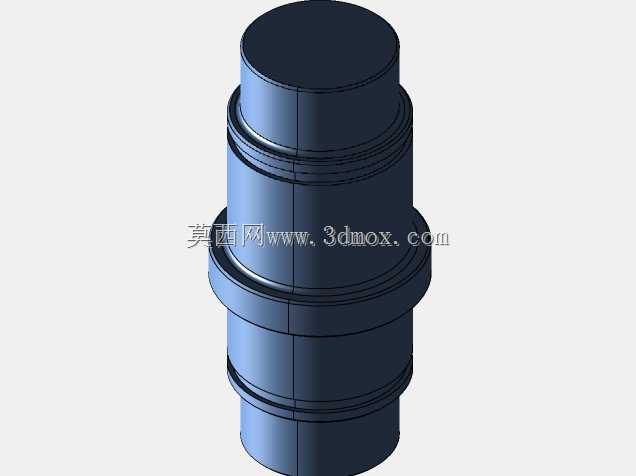

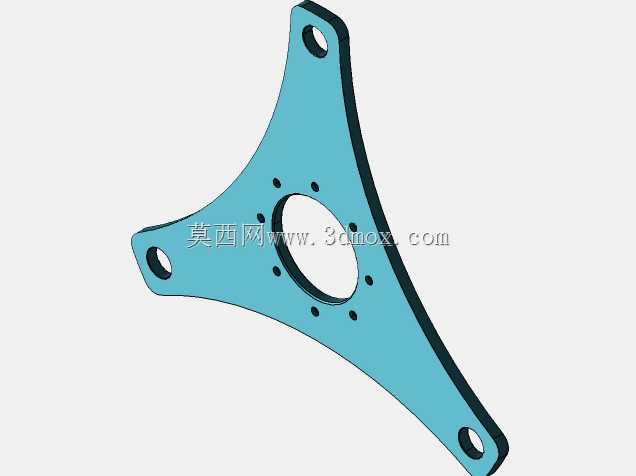

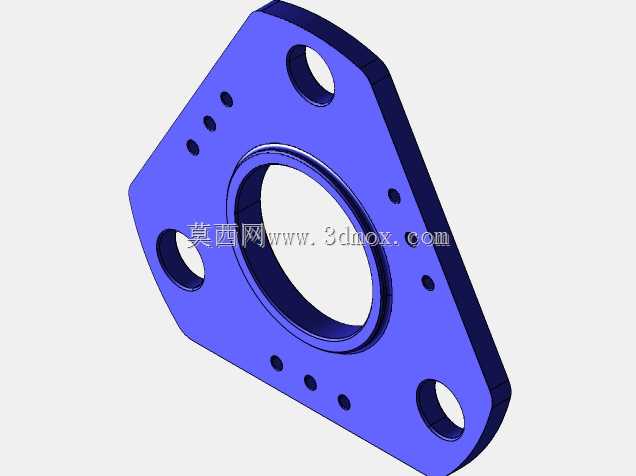

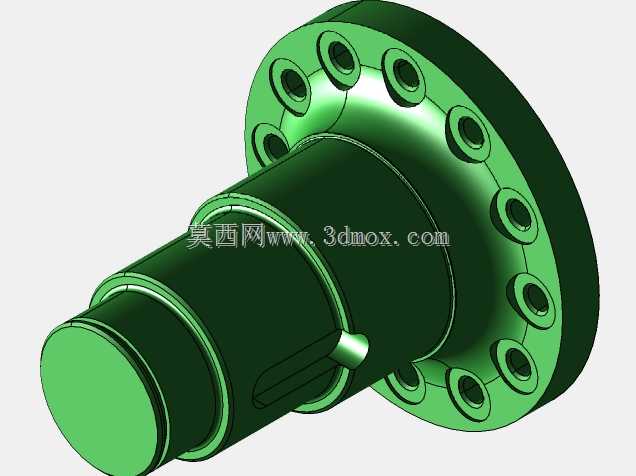

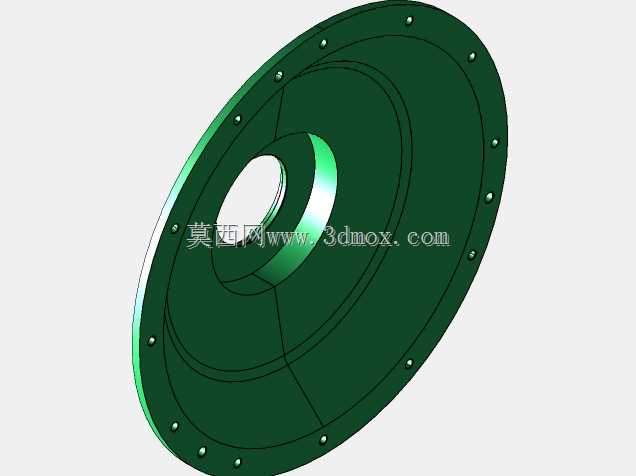

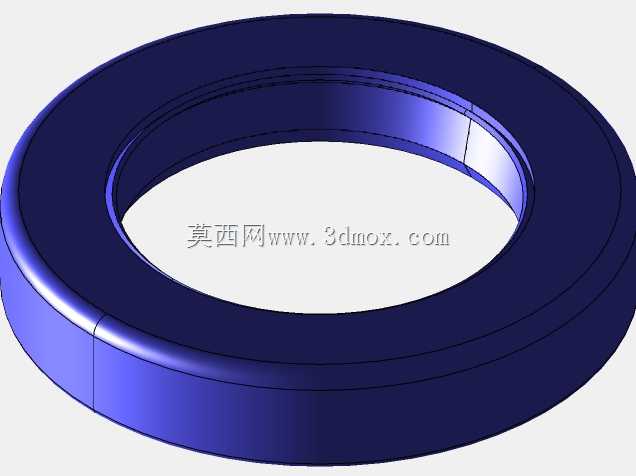

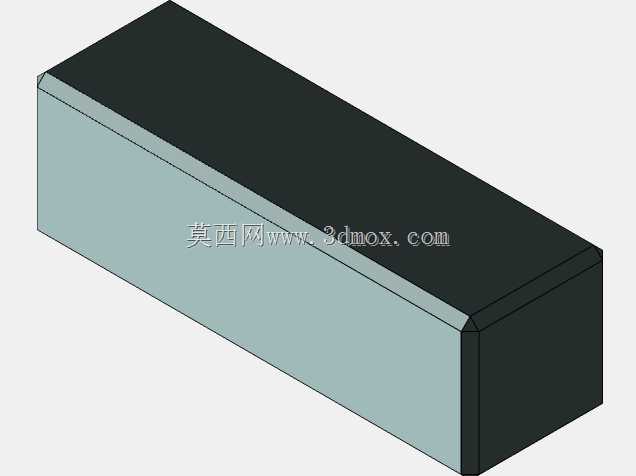

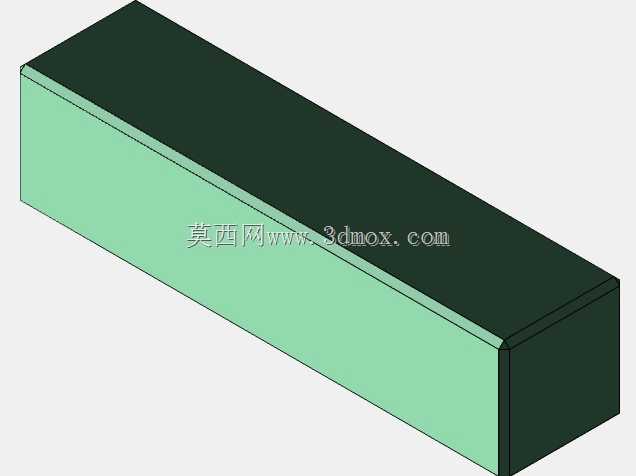

　　在安装尺寸的边界控制上，这套结构的输入轴端采用标准的键连接结构，适配市面主流的伺服电机、步进电机输出轴尺寸，输出端的行星架端面设计有标准的法兰安装孔位，可直接连接负载转盘、驱动滚轮、传动丝杠等执行部件，无需额外设计转接法兰。设计过程中对每一组齿轮的啮合侧隙都做了参数化控制，可根据不同应用场景的精度需求，调整齿厚偏差来实现背隙的精准控制，适配高精度定位场合的零背隙传动需求，或是普通动力传输场合的大侧隙耐高温运行需求。整套结构的润滑腔采用一体化密封设计，端盖部位预留了油封安装槽与O型圈密封沟槽，可填充润滑脂实现终身免维护润滑，也可根据高速运行需求开设注油孔实现稀油润滑，适配不同转速、不同负载工况的使用要求。建模过程中所有的配合面、安装孔、定位特征都做了工艺性校验，避免出现无法加工的锐角、薄壁结构，所有圆角、退刀槽的尺寸都符合机械加工的工艺规范，可直接导出工程图用于生产加工。
