带法兰安装座90度弯向U型放样管件

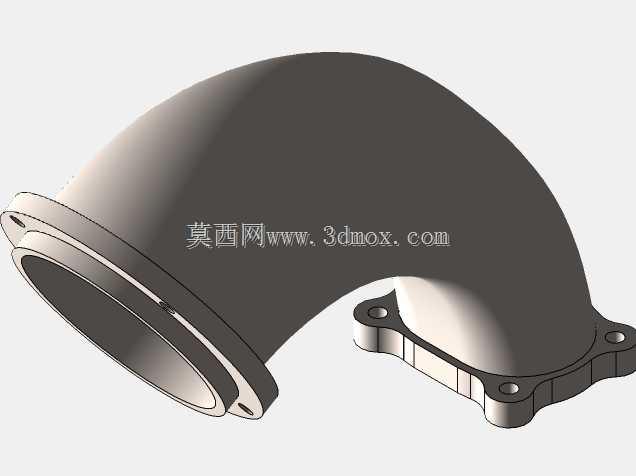

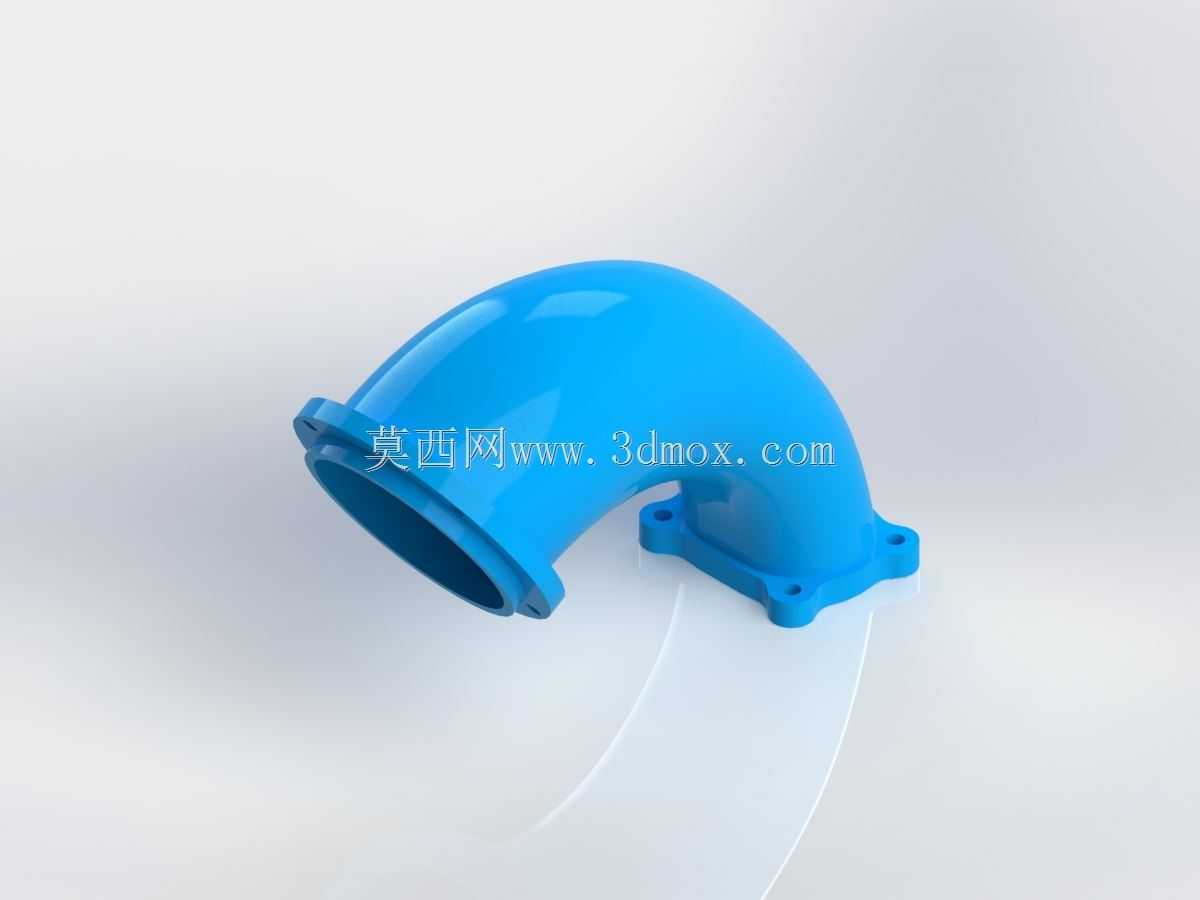

　　这类带法兰安装座的90度弯向管件，常应用在流体输送管路的转向接驳场景中，不管是工业给排水管网、小型化工介质输送支路，还是通风除尘系统的管路转角位置，都能见到同结构构件的身影。不同于普通无安装位的冲压弯头，这款管件在90度弯弧的两端分别做了结构区分：一端为带螺栓过孔的法兰安装面，可直接通过螺栓紧固在设备壳体或者管路对接法兰上，不需要额外加装转接接头，能有效减少管路接驳点的泄漏风险；另一端为承插式接口，可直接对接同管径的硬质管路，适配常规的卡箍、粘接或者焊接连接工艺。

　　从设计逻辑来看，建模过程中优先确定了弯管的曲率半径，避免转弯半径过小造成流体局部阻力激增，弯弧段的壁厚保持均匀过渡，没有出现局部壁厚突变的情况，能降低流体介质长期冲刷造成的局部磨损速率。法兰端的安装孔位做了等距圆周排布，孔位公差按照常规管路安装的间隙配合要求预留，现场安装时不需要额外扩孔就能完成对位。安装边界方面，法兰端的安装面与弯管出口端的轴线保持严格垂直，安装后弯管的转向角度不会出现偏斜，能避免管路安装后产生额外的装配应力。

　　实际使用中，这类管件的法兰安装座还承担了管路承重的作用，不需要额外加装管路支架就能固定转角位置的管路，在空间紧凑的设备内部管路布局中，能有效节省安装空间，减少支架类辅件的使用量。弯管内壁做了顺滑过渡处理，没有建模残留的棱角或者台阶，流体通过时不会产生明显的紊流，能降低管路运行时的振动和噪音。建模时放样特征的路径完全贴合流体流动的转向轨迹，从入口到出口的截面变化连续，既保证了管件的结构强度，也兼顾了流体输送的效率要求。
