多接口法兰式变径汇流管道结构

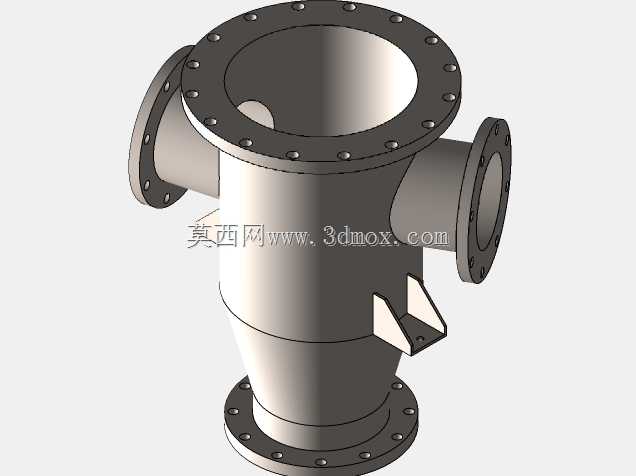

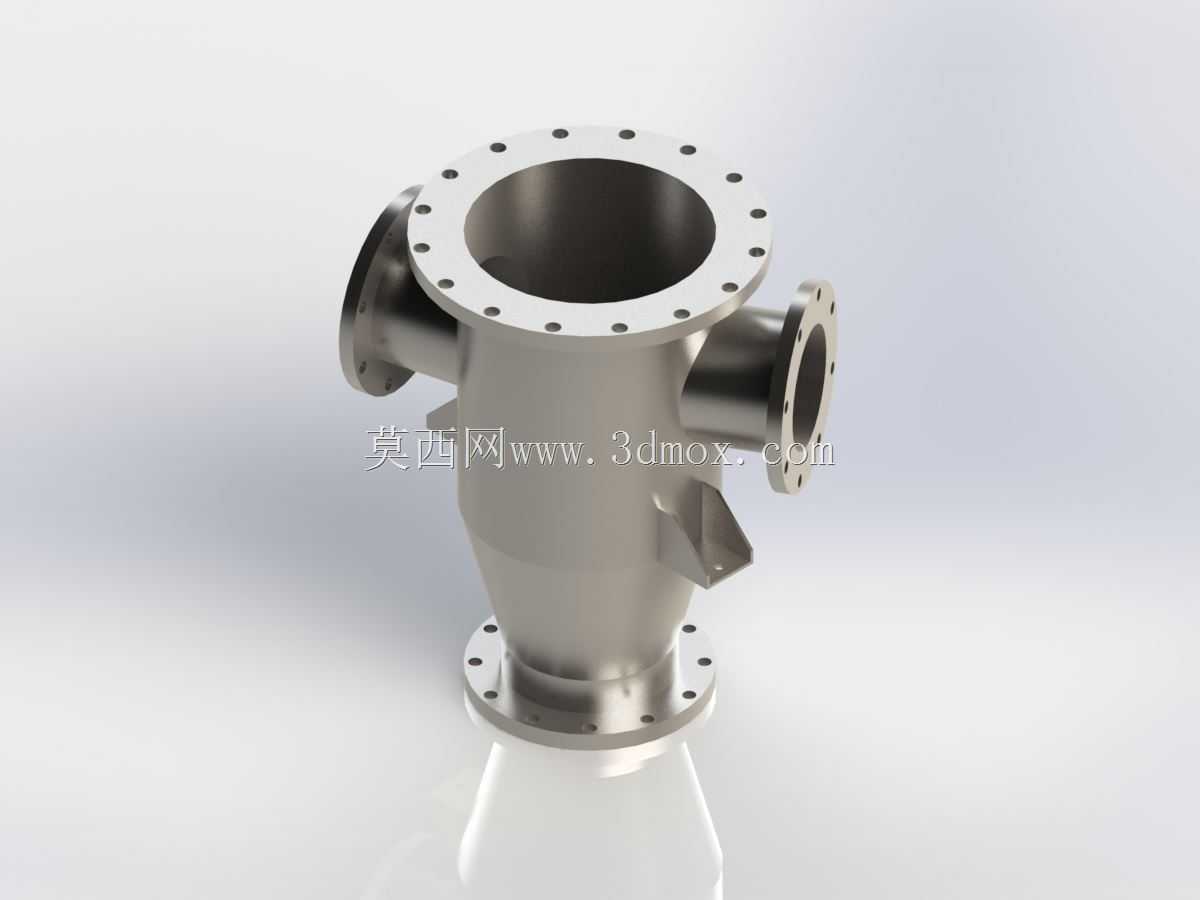

　　这款多接口法兰式变径汇流管道，主要应用在流体输送系统的支路汇流、介质转向分配场景，常见于化工流体输送、暖通管路排布、粉体气力输送、水处理管路系统中，作为不同管径管路的交汇衔接部件使用，能够实现多路介质的汇入或者单路介质的分路输出，减少管路中弯头、三通的拼接使用量，降低管路系统的泄漏风险点。从结构设计来看，主体采用上宽下窄的锥段过渡结构，顶部为大口径法兰连接端，法兰端面均匀分布螺栓孔，用于和上游大管径管路或者设备出料口做刚性密封连接，锥段侧面分布两个侧向同口径法兰接口，可对接侧向支路管路，底部为小口径法兰端，用于对接下游输出管路，锥段侧面还设置有小型支撑筋结构，用于安装时的辅助承重或者定位固定，避免管路运行过程中因介质冲击、

　　设备振动产生接口错位。设计过程中，锥段的变径斜率经过反复校核，既保证介质在变径段流动时不会产生过大的局部压损，也避免锥角过小导致介质内残留积料，尤其是输送含固体颗粒的粉体或者浆体介质时，平缓的锥面能够让介质顺畅流动，不会在腔体内形成滞留死角。各法兰端的螺栓孔采用跨中分布设计，适配国标法兰的安装尺寸公差，安装时无需刻意调整管路旋转角度，即可实现螺栓孔的对位，降低现场安装的对齐难度。从安装边界来看，顶部法兰的外径大于底部法兰外径，侧向接口的中心高度经过合理排布，两个侧向接口之间留有足够的扳手操作空间，安装法兰螺栓时无需使用特殊加长工具，常规扳手即可完成螺栓的紧固操作；侧面的支撑筋预留有安装孔位，

　　可搭配支架将整个管道部件固定在设备机架或者墙面支架上，分担法兰接口处的承重载荷，避免长期运行后法兰密封面因受力不均产生渗漏。腔体内部所有转角位置都做了圆弧过渡处理，没有尖锐的直角结构，一方面减少介质流动时的湍流扰动，降低管路运行时的振动噪音，另一方面也避免应力集中，提升部件整体的结构强度，在承受管路内压时，应力能够均匀分布在锥段壁面，不会在转角位置产生应力集中导致的焊缝开裂或者壁面变形。各法兰端面的密封面采用突面结构，适配常规的非金属垫片或者金属缠绕垫片，能够满足不同压力等级管路的密封需求，不管是低压的通风管路，还是中压的流体输送管路，都能保证连接位置的密封可靠性。
