乘用车标准橡胶轮胎三维结构设计

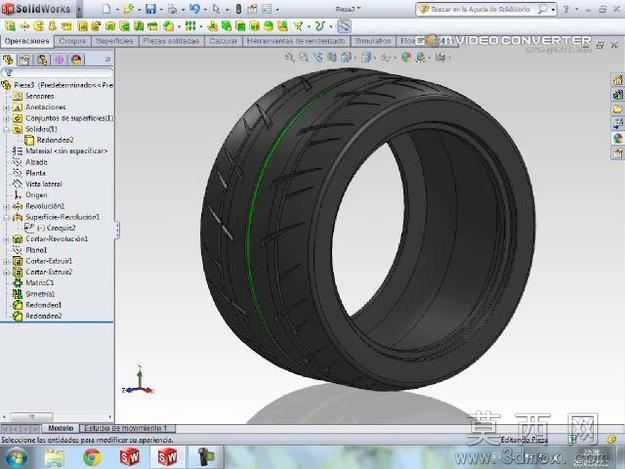

本作品为乘用车配套的标准橡胶轮胎三维建模成果，建模过程依托三维参数化设计软件完成，整体采用全参数化驱动的建模逻辑，方便后续针对不同规格的轮胎尺寸、胎面参数进行快速调整适配。建模初期先梳理轮胎的核心结构层次，将模型拆分为胎面、胎侧、胎圈、气密层等多个独立结构模块，每个模块单独完成草图绘制与特征构建，保证各部分结构的尺寸精度与装配契合度。胎面部分的花纹构建是本次建模的重点，先通过草图绘制单节花纹的轮廓曲线，利用阵列特征完成整周花纹的均匀排布，同时针对花纹沟槽的深度、倾斜角度做了参数化约束，还原民用轮胎花纹的排水、抓地功能对应的结构特征，沟槽边缘做了微小的圆角过渡处理，避免模型出现尖锐棱角，更贴近真实轮胎的生产工艺特征。胎侧部分采用回转特征完成基础曲面构建，表面预留了标识区域的平整面，还原真实轮胎胎侧的平滑弧度与厚度过渡，胎圈部分内置的钢丝圈结构也通过环形实体特征做了简化还原，保证轮胎整体结构的完整性。材质渲染阶段，针对轮胎不同部位的橡胶材质做了区分设置，胎面橡胶采用略带粗糙质感的哑光深黑材质，还原胎面与地面接触的磨砂质感，胎侧橡胶则设置为稍带光泽的深灰材质，区分不同部位橡胶的配方差异，胎圈内部的金属构件采用暗灰色金属材质，提升模型的结构辨识度。整体模型严格按照真实乘用车子午线轮胎的尺寸比例构建，各部分壁厚、弧度、花纹间距都参考实际量产轮胎的参数设置，既可以作为汽车整车装配的配套零部件使用，也可用于轮胎结构教学、产品展示等场景，模型的特征树逻辑清晰，参数可编辑性强，方便后续根据不同使用需求调整轮胎的规格、花纹样式等参数。
