三角布局带轮皮带传动机构三维设计

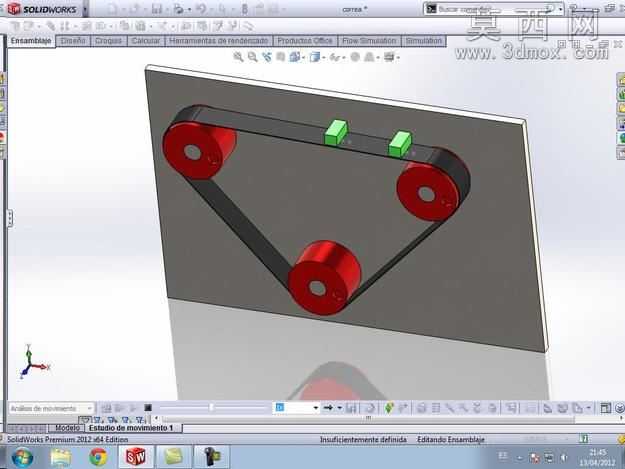

本作品为皮带传动机构的三维建模成果，采用SolidWorks2012完成全流程设计，整体采用三角排布的三带轮布局，区别于常规的双轮皮带传动结构，可实现多轴间的动力传递与转向适配。建模过程中首先完成基准面的搭建，根据传动比要求确定三个带轮的中心距与安装位置，三个红色带轮均采用标准V带轮结构建模，轮缘处开设适配传动带的V型槽，轮体中心预留轴孔与键槽结构，保证后续可与传动轴完成装配约束。传动皮带采用柔性件建模思路，通过扫描特征生成闭合的环形带体，贴合三个带轮的V型槽完成装配约束，模拟真实皮带的张紧状态，带体上方设置的两个绿色块状构件为皮带张紧检测标识块，可直观展示皮带运行过程中的张紧度变化与位置偏移情况。建模阶段对所有零件添加了真实的材质属性，带轮赋予金属烤漆材质，呈现出均匀的红色哑光质感，皮带赋予黑色橡胶材质，还原橡胶带的表面纹理与柔韧质感，安装基板赋予灰色金属板材材质，模拟设备安装板的金属磨砂效果。整体装配过程严格遵循机械装配的约束逻辑，带轮与基板之间添加同轴心与端面重合约束，保证带轮可绕自身轴线自由转动，皮带与带轮之间添加接触约束，可在运动仿真中模拟皮带与带轮的摩擦传动效果，实现动力从主动轮到两个从动轮的同步传递。设计过程中充分考虑了三角皮带传动的布局合理性，通过调整三个带轮的相对位置，保证皮带的包角满足传动要求，避免出现传动打滑的问题，同时该布局可在紧凑的安装空间内实现多方向的动力输出，适配小型机械设备的内部传动需求。模型完成后通过软件自带的渲染功能输出效果展示图，调整场景光照与材质反光度，清晰呈现各部件的结构细节与装配关系，可作为机械传动教学演示、小型设备传动方案设计的参考模型，帮助设计者直观理解三角布局皮带传动的结构特点与运动逻辑。
