塑料长条结构件仿真分析建模教程

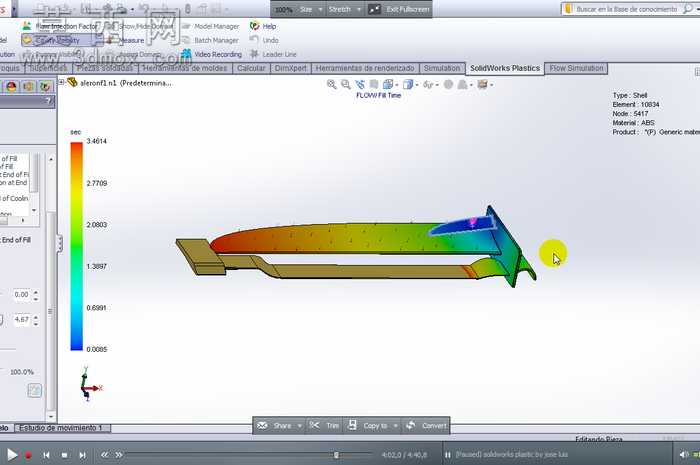

本教程围绕长条类塑料结构件的建模与仿真分析全流程展开，首先在三维建模环境中完成零件的基础轮廓绘制，通过草图绘制工具勾勒出零件的长条主体形态，精准定位两端的异形连接结构，针对零件中部的弯折过渡区域，采用曲面放样与实体加厚结合的方式完成基础实体构建，确保零件壁厚均匀符合注塑工艺要求，避免后续生产中出现缩痕、填充不足等缺陷。完成基础建模后，进入仿真分析模块，首先为零件赋予ABS工程塑料材质参数，准确设置材料的弹性模量、泊松比、屈服强度等核心属性，匹配塑料零件的实际力学性能。随后根据零件的实际装配工况添加约束条件，固定零件一端的安装位，在受力区域施加对应方向的载荷，完成网格划分时针对应力集中的弯折区域进行网格加密处理，保证仿真计算结果的精度。求解完成后生成对应的应力分布云图，通过彩虹色阶直观展示零件不同区域的应力数值，从云图中可以清晰看到零件弯折过渡区域的应力集中情况，以及整体结构的应力分布梯度，帮助设计者快速识别结构薄弱点，针对性调整零件的过渡圆角大小、局部壁厚尺寸，优化结构受力状态。教程中还涵盖了仿真结果的后处理操作，包括应力数值标注、变形量测算、结果报告生成等内容，同时讲解了建模过程中如何兼顾仿真需求与注塑生产的工艺要求，比如在结构优化时避免出现壁厚突变、尖角结构，保证零件既满足力学性能要求，又具备良好的注塑工艺性，帮助学习者掌握塑料零件从建模到仿真优化的完整流程，能够独立完成常规塑料结构件的设计与性能验证工作，规避设计阶段的结构缺陷，缩短产品开发周期，提升塑料零件设计的合理性与可靠性。
