非同步式曲轴凸轮轴豆荚动力组件

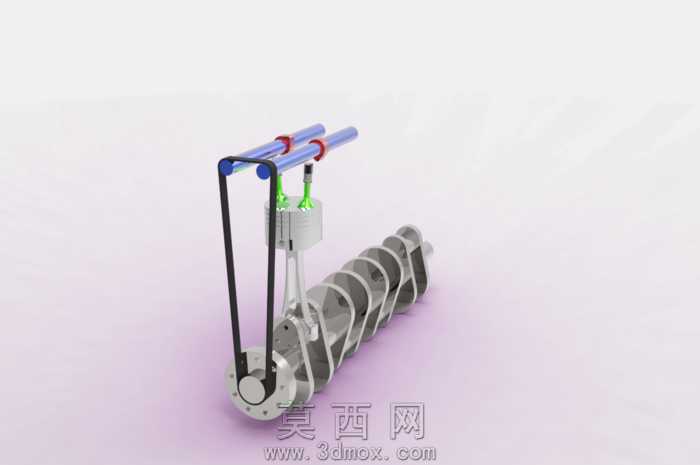

本作品为非同步式曲轴凸轮轴豆荚动力组件三维建模成果，建模过程严格遵循内燃机动力核心部件的真实结构比例，先通过草图绘制完成各轴段的轮廓基准，对曲轴的主轴颈、连杆轴颈、平衡配重块分别进行特征拉伸与旋转切除，保证各轴段同轴度公差符合设计逻辑，平衡块的曲面过渡采用放样特征处理，避免应力集中的结构缺陷。凸轮轴部分根据非同步配气的相位要求，逐段绘制凸轮型线轮廓，通过扫描特征生成凸轮轴本体，对凸轮型面的升程段、回程段做平滑曲率处理，保证配气动作的流畅性。豆荚结构作为连接传动的辅助组件，采用薄壁特征构建壳体，内部的推杆、连接销等细小零件通过阵列与配合约束完成装配，同步带传动部分通过带轮的齿形特征绘制、同步带的柔性体模拟，还原真实的传动路径。材质赋予阶段，曲轴与凸轮轴采用锻钢材质参数，调整金属粗糙度与反光度模拟机加工后的金属质感，同步带采用黑色橡胶材质，添加细微的颗粒纹理还原橡胶件的表面特征，豆荚壳体采用铝合金材质，做哑光金属处理区分不同部件的材质属性。渲染阶段采用柔和的工作室光源，调整主光源角度突出轴类部件的曲面轮廓，添加浅紫色渐变背景弱化环境干扰，通过景深效果突出组件核心的配合结构，清晰展示曲轴连杆轴颈与连杆组件、凸轮轴与推杆组件、同步带与带轮的装配关系。设计过程中重点验证了非同步传动下各部件的运动干涉情况，通过装配体的运动仿真模拟，确认曲轴转动时带动凸轮轴按设定相位比运转，推杆在凸轮驱动下做规律往复运动，同步带的张紧度符合传动要求，各连接部件无运动干涉，整体结构完整还原了该类动力组件的工作原理与装配逻辑，可用于动力结构教学、组件原理演示等场景。
