深沟球式滚动轴承三维结构设计

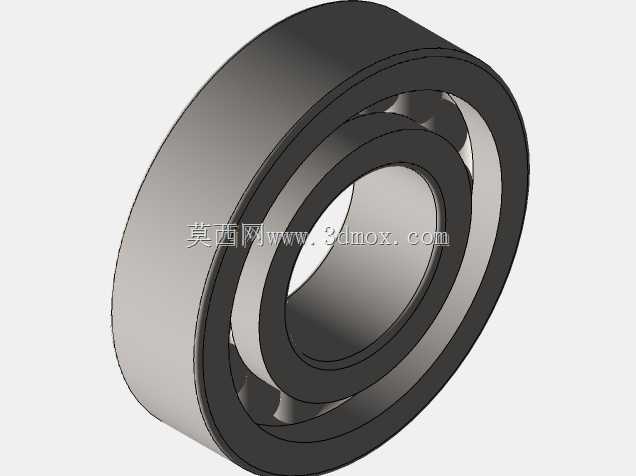

　　做传动结构设计的时候，这类径向承载的滚珠轴承是绕不开的基础件，从普通的输送机辊筒、小型电机输出端，到精密机床的进给轴支撑、自动化设备的旋转工位，只要存在相对旋转的轴系结构，基本都要用到这类元件来降低摩擦阻力，同时约束轴的径向窜动，部分适配安装方式的型号也能承受一定比例的轴向载荷。这次建模的时候首先是从安装边界倒推结构尺寸，先确定适配的轴径与轴承座孔的配合公差带，内圈的内径面要和轴做基孔制过渡配合，保证运转时内圈和轴同步转动不出现跑内圈的磨损问题，外圈的外径面和轴承座孔做基轴制过渡配合，兼顾安装便利性与外圈定位可靠性，避免长期运转出现外圈蠕动磨损座孔。结构上拆分了内圈、外圈、滚动体、保持架四个核心部分，

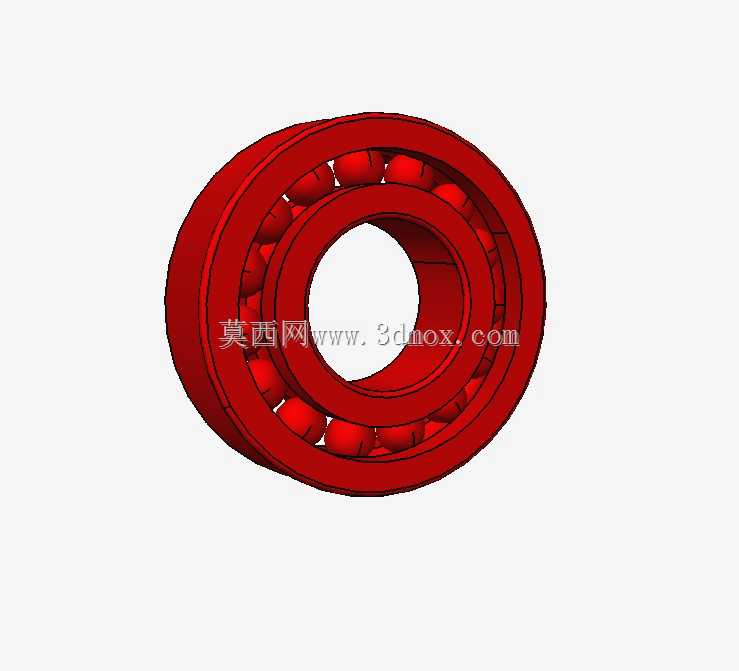

　　内圈和外圈的滚道曲率做了匹配设计，滚道的曲率半径略大于滚动体的半径，保证滚动体和滚道之间是点接触状态，既可以降低滚动摩擦的阻力，也能预留一定的安装对中误差补偿量，避免轴系轻微偏斜的时候出现卡滞或者应力集中。滚动体的排布做了等距圆周阵列，数量根据径向承载能力计算确定，保证每个滚动体承受的载荷均匀分布，不会出现局部滚动体过载导致的早期点蚀失效。保持架的结构采用了浪形冲压式的常规设计，兜孔的尺寸比滚动体直径略大，既可以把滚动体均匀分隔开，避免滚动体之间直接接触产生额外摩擦，也能给润滑脂预留储存空间，运转时润滑脂可以在兜孔间隙内形成持续的油膜，降低接触表面的磨损。建模过程中特意还原了轴承的安装倒角结构，内圈和外圈的两端都做了标准尺寸的倒角，

　　既可以避免安装时锐边划伤轴或者座孔的配合面，也能引导轴承顺利压入安装位，不会出现卡滞导致的轴承变形。另外在滚道和滚动体的接触位置做了细节处理，还原了实际加工后的接触轮廓，方便后续做装配干涉检查的时候，能直观验证轴承装入轴系后，和周边的密封件、端盖、轴肩等结构是否存在干涉，也能在做运动仿真的时候，直观观察滚动体在滚道内的公转和自转状态，验证整个轴系的运转顺畅度。这类轴承的选型过程中，除了额定动载荷、额定静载荷的校核，还要重点关注极限转速和实际工作转速的匹配，以及安装位置的对中精度，如果是刚性较差的长轴或者对中难度大的安装位，还可以配合调心结构使用，但常规的精密传动场景下，保证轴和座孔的同轴度，是延长轴承使用寿命的核心前提。
