混合式太阳能干燥设备结构设计方案

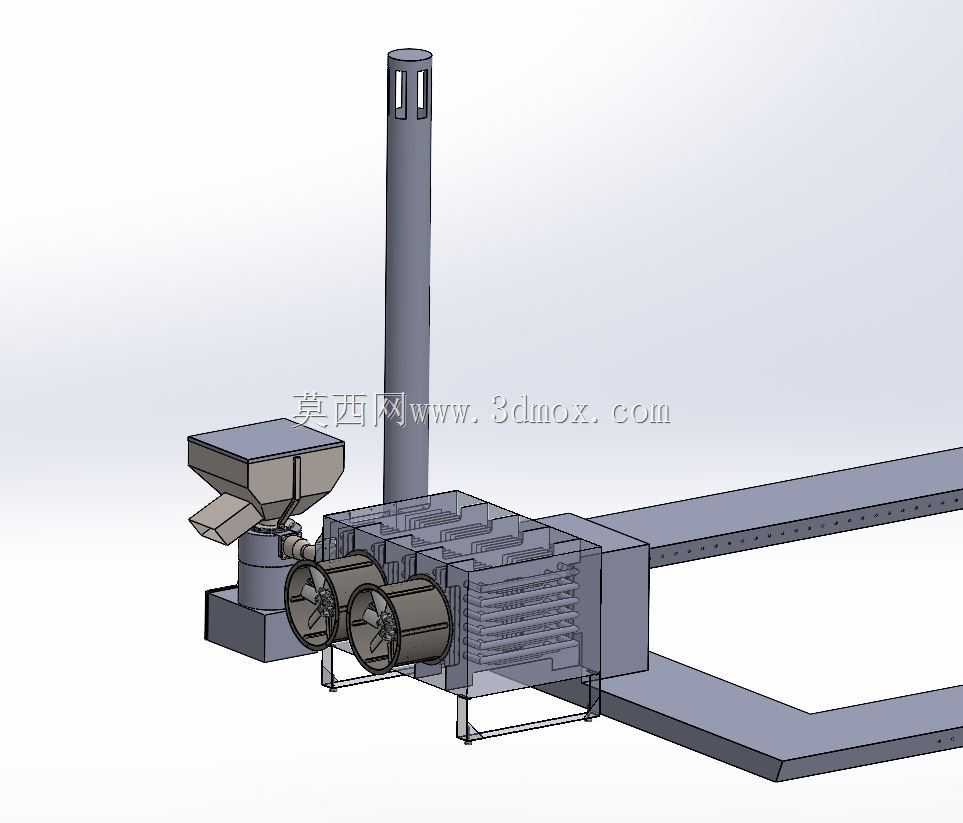

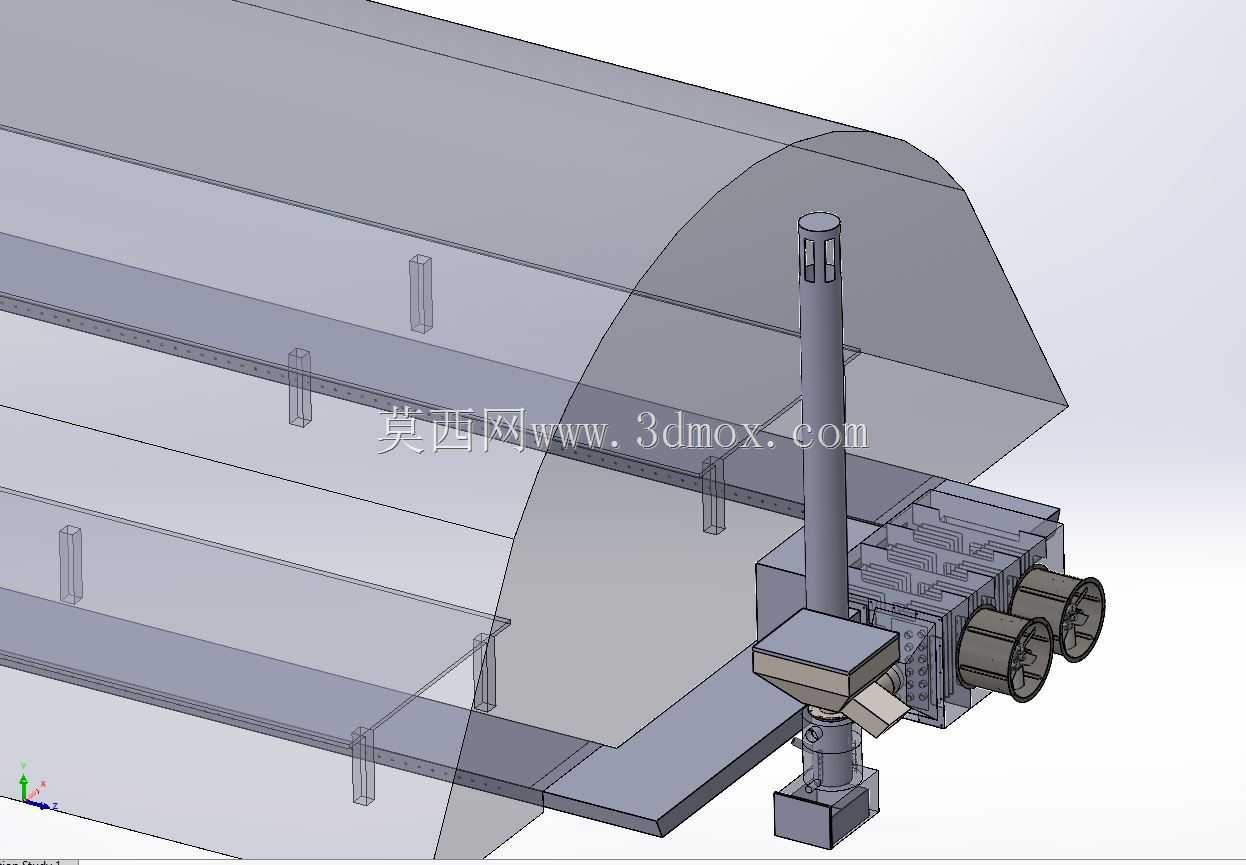

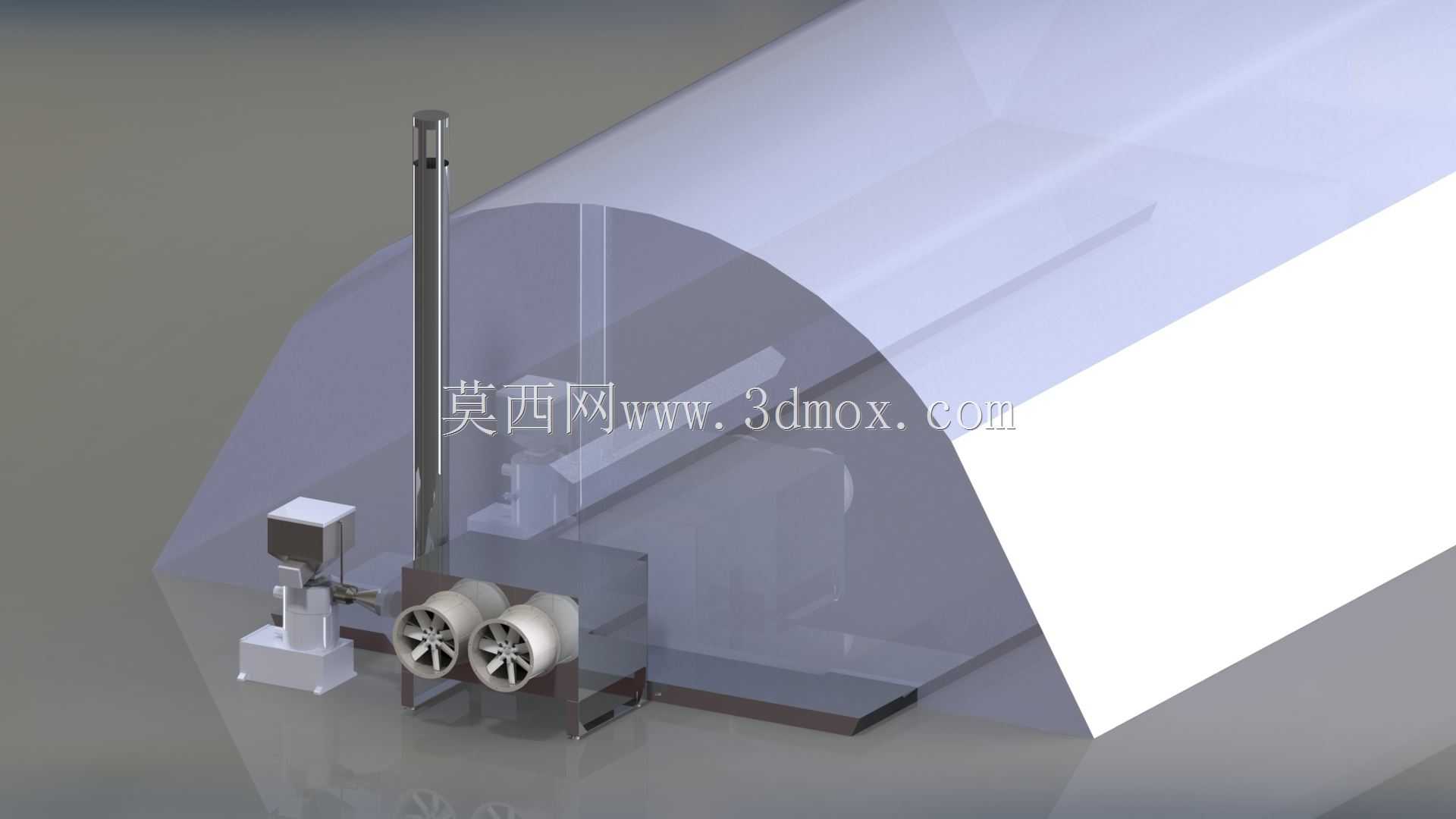

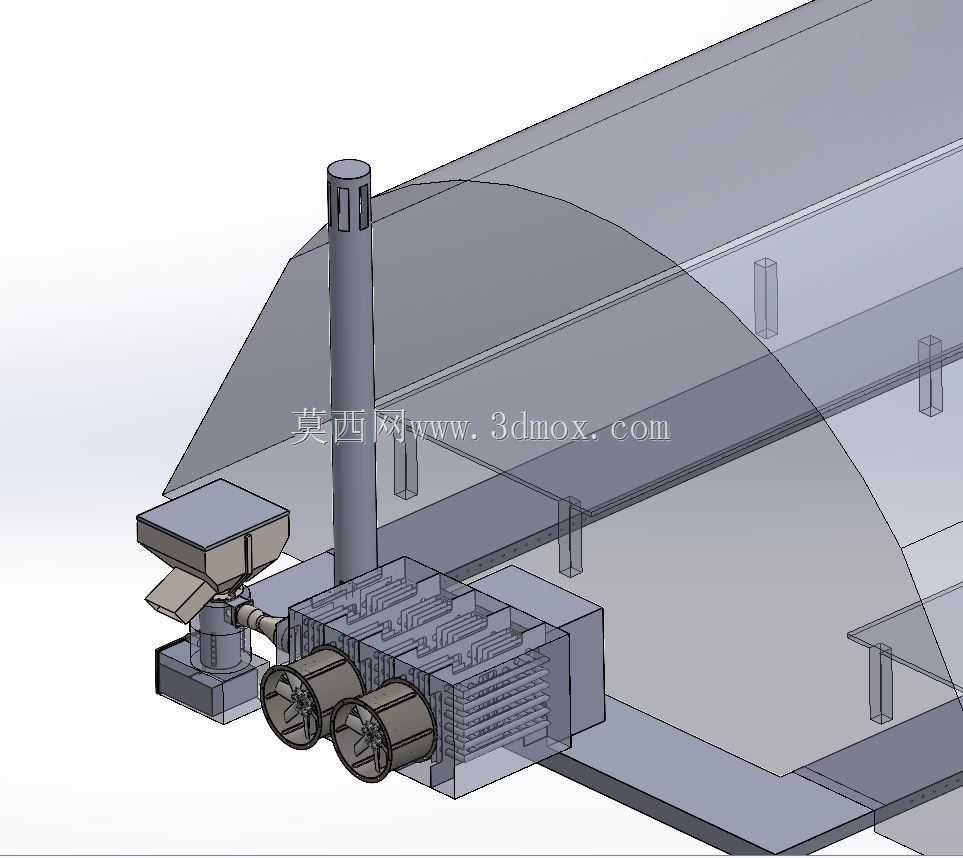

　　在农产品加工、轻工物料脱水、工业固废干化等场景中，传统燃煤、电加热干燥设备普遍存在能耗偏高、碳排放量大、偏远无电网区域部署受限的痛点，混合式太阳能干燥设备正是针对这类场景开发的能源替代型干燥装备。该设备采用拱型透明围护结构作为太阳能集热腔体，弧形罩面选用高透光耐候材质，最大化太阳辐射接收面积的同时，形成封闭的热对流空间，减少热量无组织逸散，腔体内部铺设深色吸热衬层，可将入射太阳辐射转化为热能，提升腔体内空气温度。设备前端集成双组轴流送风单元，配合竖向布设的导风立柱，可在干燥腔体内形成均匀的水平层流风场，避免传统太阳能干燥设备存在的局部温度分层、物料干燥不均的问题，送风单元的风量可根据待干燥物料的含水率、堆料厚度做档位调节，

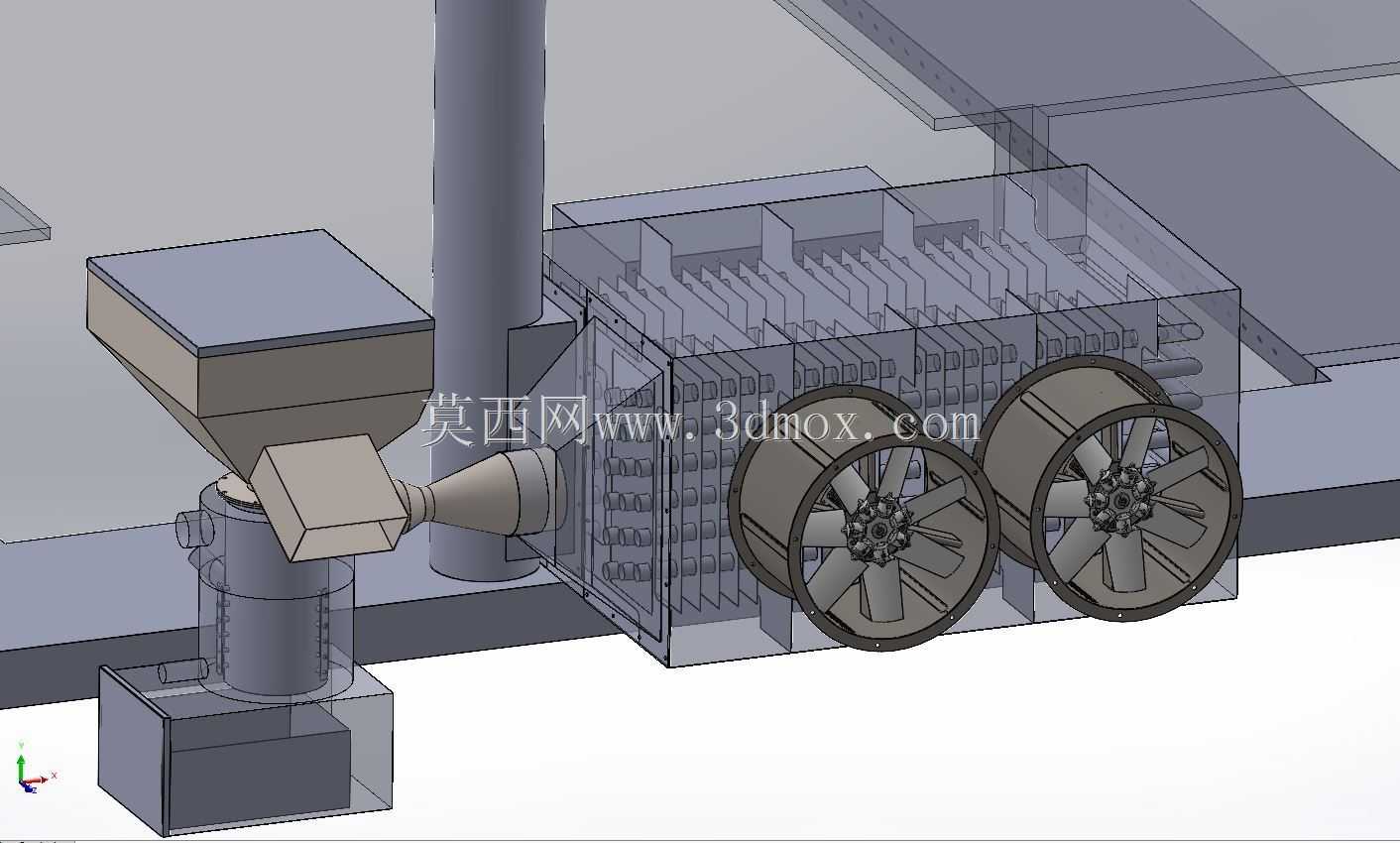

　　适配颗粒状、片状、条块状等不同形态物料的干燥需求。设备的动力辅热模块布置在送风单元侧方，当连续阴雨天气、太阳辐射强度不足时，可自动切入辅热模式，补充干燥所需热量，避免干燥过程中断，保障生产连续性。从安装边界来看，该设备采用模块化拼装结构，拱型腔体的跨度适配常规中小型加工场地的室内外部署需求，基础仅需做简单硬化处理即可安装，无需复杂的土建施工，设备整体的检修通道预留于送风单元侧方，日常维护时可直接接触风机、辅热模块等核心部件，无需拆解整体围护结构。设计过程中针对干燥腔体的气流组织做了多轮仿真验证，调整导风板的安装角度与送风距离，确保腔体内不同位置的温差控制在合理区间，避免物料局部过干或者未干透的情况，

　　同时设备的物料承载平台采用镂空式设计，既可以承托待干燥物料，又不阻碍气流穿过料层，提升热交换效率。相较于纯太阳能干燥设备，该混合构型的设备适用地域更广，在太阳能资源二类、三类区域均可稳定运行，相较于传统电加热干燥设备，可降低六成以上的运行能耗，适合中小型加工主体、乡村产业项目的干燥工序使用。
