铝生产用生物质加热装置结构设计

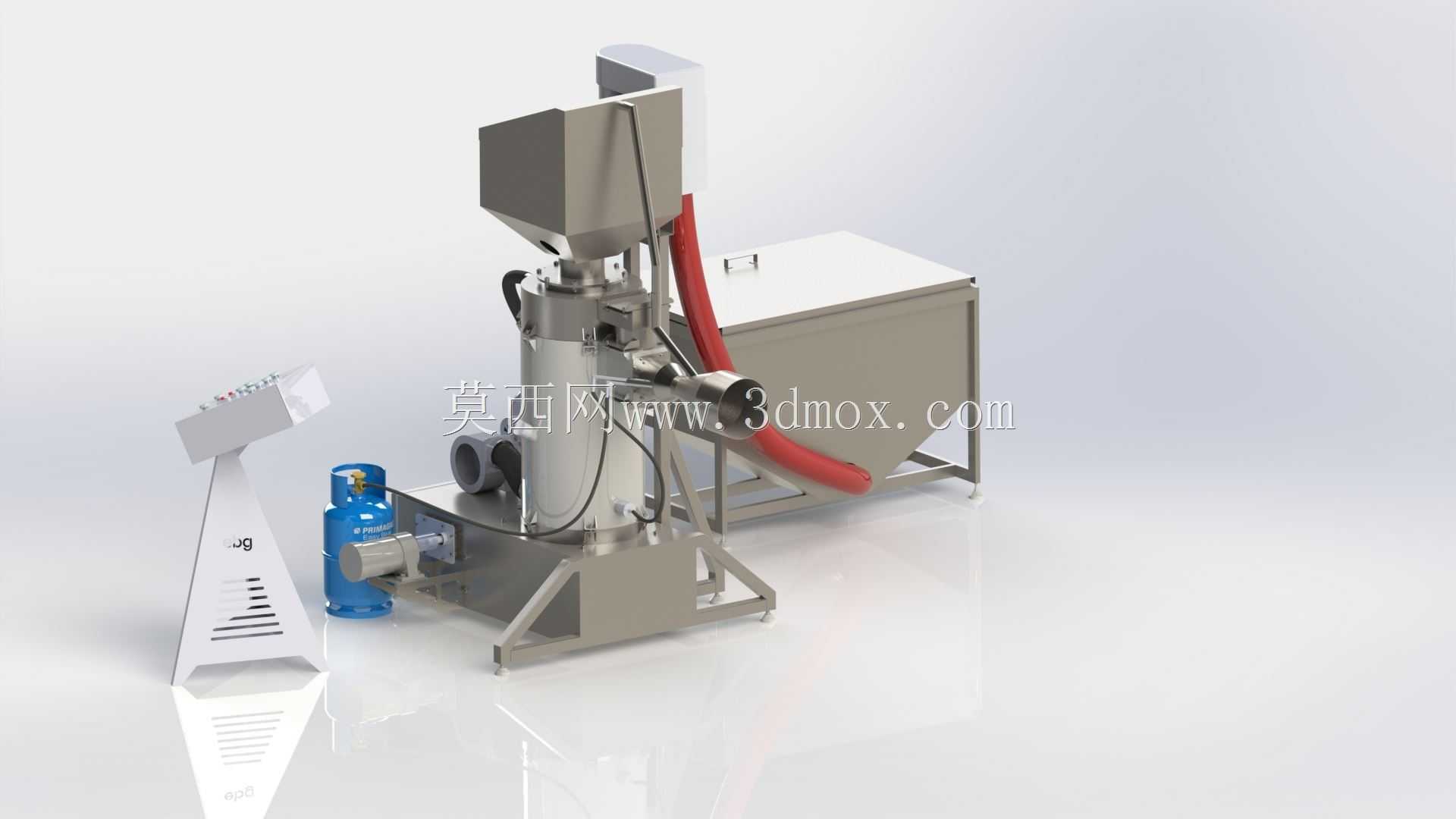

　　这套生物质加热装置主要面向铝加工生产环节的熔铸、保温工序提供稳定热源，可适配中小型铝型材加工、再生铝熔炼车间的现场工况，替代传统燃煤、燃气加热单元，适配车间内固定工位的热源供给需求，也可对接现有铝液保温炉、预热工位的热源接口，无需对原有产线做大规模结构改造即可完成接驳。从结构设计逻辑来看，装置采用分体式布局，核心燃烧换热单元采用立式筒状承压结构，下部设置带可调支脚的框架式底座，支脚预留水平调节余量，可适配车间内存在一定坡度的硬化地面，安装时仅需完成地脚固定、进料管路与热源输出管路接驳即可投入使用，整体安装边界控制在长2.4米、宽1.2米、高2.1米范围内，不会占用过多车间通道空间，侧方预留的检修空间仅需0.

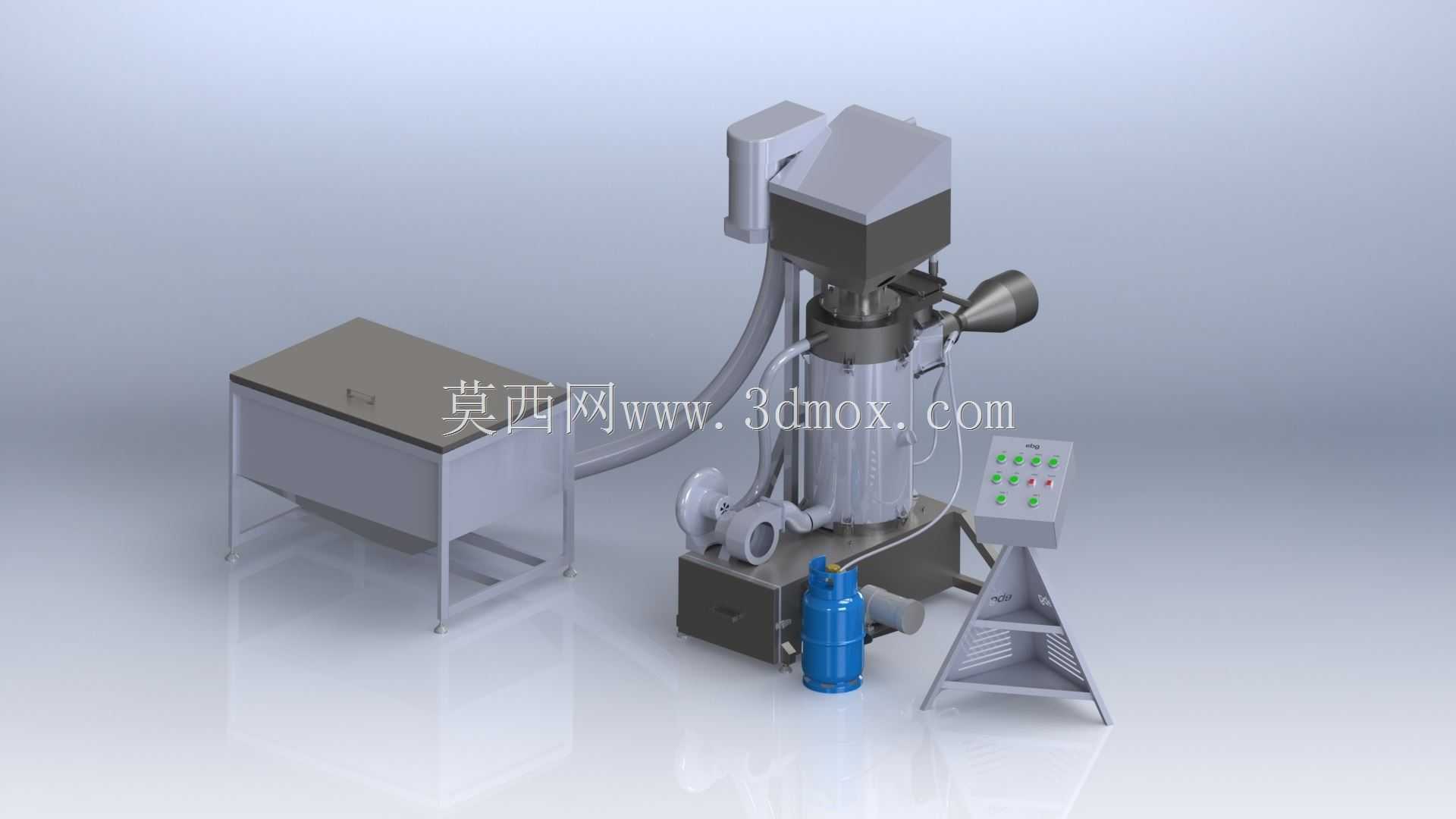

　　8米即可满足日常维护操作需求。进料单元采用斜置螺旋输送结构，上部配套方形储料仓，可储存粒径3-8毫米的成型生物质颗粒燃料，料仓侧壁设置观察视窗，可直观判断余料存量，输送管路采用耐高温不锈钢材质，避免长期高温工况下出现形变漏料问题，红色耐高温软管连接燃烧单元与进料端，可抵消设备运行时产生的微幅振动，避免硬连接出现应力开裂。装置侧方配套独立立式控制机柜，柜体采用倾斜操作面板设计，操作人员站立状态下即可完成温度调节、进料速率匹配、风量参数设置等操作，机柜下部预留走线槽，可将动力线、信号线统一收纳，避免车间内物料转运过程中剐蹭线路。配套的燃气辅助单元可在冷炉启动阶段快速提升炉温，待生物质燃烧达到稳定工况后即可切断辅助气源，

　　切换至纯生物质燃烧模式，兼顾启动效率与运行成本控制。燃烧单元内部设置多级折流换热结构，可延长高温烟气在换热腔体内的停留时间，提升热交换效率，外覆的硅酸铝保温层可将设备外表面温度控制在50摄氏度以内，减少车间内的无效热损耗，同时避免操作人员误触造成烫伤。设备整体的管路接口均采用标准法兰连接，后期更换易损件、清理燃烧积灰时可快速拆解，无需动用大型吊装设备，日常维护仅需定期清理燃烧器积碳、检查输送管路密封状态即可，适配制造车间设备维护人员的日常作业习惯。
