密闭式水平螺旋给料输送设备结构设计

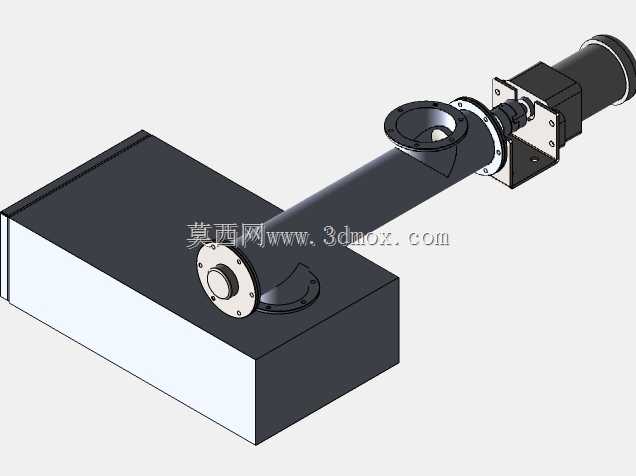

　　该螺旋输送结构主要面向粉体、小颗粒散状物料的短距离密闭转运场景，常见于粮食加工、化工原料配料、建材粉料输送、食品生产投料等工况，可实现水平或小倾角状态下的连续均匀给料，避免开放式输送带来的物料洒落、粉尘外溢问题，适配车间内设备间的物料衔接工位，可直接对接料仓出料口与下游受料设备的进料端，减少中间转运环节的物料损耗与人工干预。从结构设计来看，驱动端采用直连减速动力单元，输出轴与螺旋芯轴通过刚性联轴器连接，省去了链传动、带传动的额外张紧维护结构，整体传动链路更短，运行时的传动损耗更低，动力端的安装座与输送管筒端采用法兰式连接，加工时通过止口定位保证同轴度，避免芯轴运转时出现偏磨、扫膛问题。输送段采用圆形密闭管壳结构，上部开设垂直进料口，

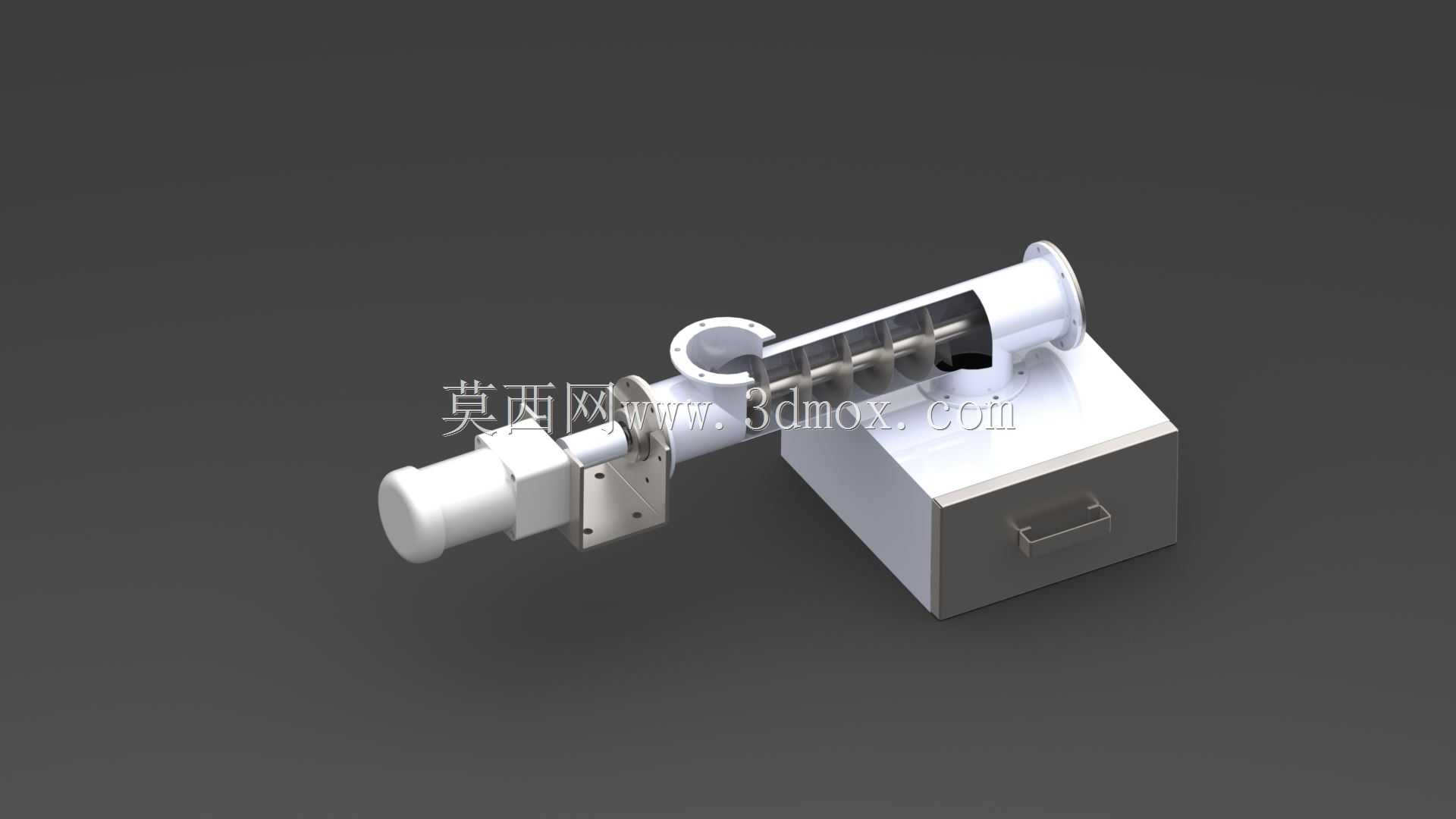

　　可直接与上方料仓的落料管对接，进料口处设置导流结构，引导物料落入螺旋叶片的有效推送区间，避免物料在进料口处堆积卡滞；螺旋叶片采用等螺距连续满面式结构，针对常规散料的推送效率最优，叶片与管壳内壁预留均匀的装配间隙，既避免运转时叶片与壳体刮擦产生异响与磨损，又能减少间隙残留的物料余量，降低不同批次物料输送时的交叉污染风险。出料端设置在管壳末端的下部，开口尺寸匹配常规受料设备的进料口径，末端设置带法兰的端盖结构，集成芯轴尾部的支撑轴承座，采用内置式密封结构阻挡细粉料进入轴承腔，延长支撑部件的使用寿命。安装边界方面，整套设备的动力端与管壳下部设置一体式安装底座，底座预留标准螺栓安装孔位，可直接固定在车间设备平台或钢架基础上，

　　安装时需保证整体的水平度偏差控制在允许范围内，避免芯轴长期偏载运行导致的轴承过早失效；设备整体的横向占用空间紧凑，可适配狭窄的设备安装间隙，进料口与出料口的位置可根据实际工位的对接需求在设计阶段调整方位，适配不同的车间布局。设计时充分考虑了日常维护的便捷性，管壳上部可根据需求开设观察检修口，日常运行时通过密封盖板封闭，需要清理内部残留物料或检修叶片时可快速拆卸盖板，无需整体拆解输送管路；动力端的法兰连接结构可在不拆除输送管壳的情况下完成驱动单元的拆换，降低设备运维的停机时间。
