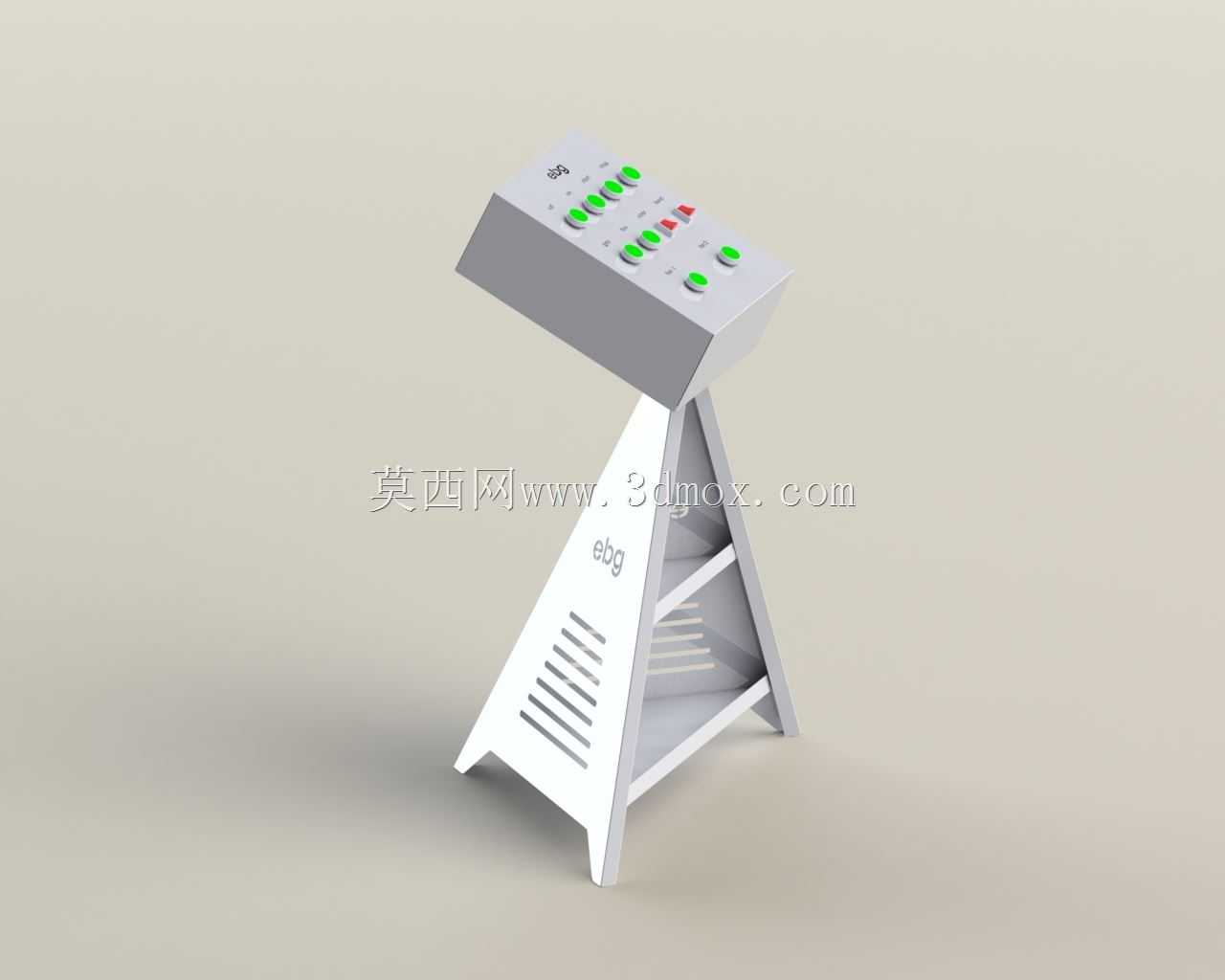

立式斜面操作控制台结构设计方案

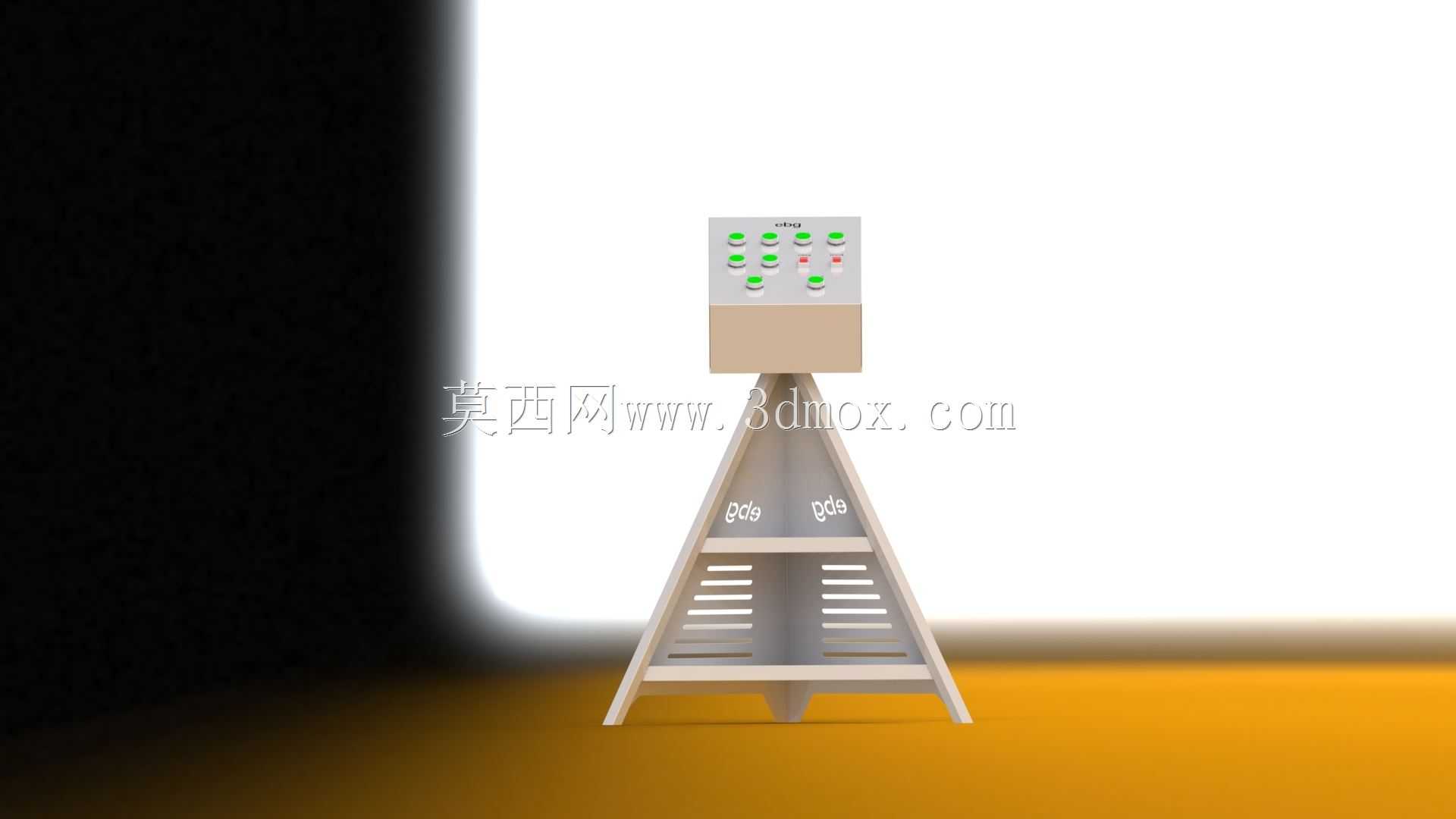

　　这款立式斜面操作控制台，主要面向生产车间现场设备就地操控、小型自动化工位手动干预操作的场景设计，区别于传统嵌墙式配电柜与卧式操作箱，采用人因工程优先的斜面操作布局，操作人员站立状态下无需过度俯身或抬臂即可完成所有按键操作，适配1.55m至1.85m身高区间的作业人员长时间操作需求。设备整体采用A字形支撑腿结构，底部支撑脚展开宽度为480mm，纵向支撑深度为520mm，无需额外打膨胀螺栓固定即可在平整水泥地面、环氧地坪上保持稳定，抗侧向倾覆力矩满足日常操作时的手部按压力度要求，若用于振动较大的冲压、锻造车间场景，可通过支撑脚预留的M8安装孔配合膨胀螺栓完成地面固定。操作面板区域设置12个绿色自复位启动按钮、2个红色急停按钮、

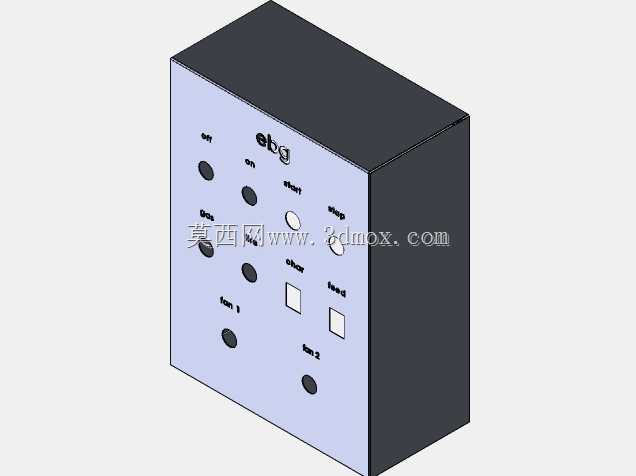

　　1个红色蘑菇头停止按钮与3个功能选择旋钮，按钮排布按照操作频率从右至左、从下至上递减的逻辑布局，高频使用的启动按键布置在右手自然下垂即可触及的面板右下区域，急停按钮突出面板表面15mm，且设置在面板左上区域，避免误触的同时保证紧急状态下可快速拍停。支撑柜体部分采用1.5mm厚冷轧钢板折弯成型，侧面开设阵列式通风散热槽，内部预留120mm深度的电气安装空间，可容纳小型PLC模块、接线端子排、中间继电器与24V开关电源，强弱电走线区域通过内置的分隔板分离，避免信号干扰。A字形支架内部为中空走线结构，外部线缆可从支架底部的穿线孔进入柜体内部，避免线缆外露被现场工件剐蹭破损。面板与支撑柜体之间采用15度倾角设计，相比传统水平操作面板，

　　可减少操作人员低头查看按钮标识的颈部疲劳，同时避免车间落尘直接堆积在按键缝隙中，日常清洁时仅需用干布擦拭面板表面即可，粉尘可顺着斜面自然滑落。设备整体高度为1100mm，操作面板的前沿距离地面高度为920mm，符合工业操作台的人因尺寸规范，安装时需预留后方150mm的检修空间，方便后期打开柜体后侧的检修门完成接线调试与元件更换作业。
